Computador LS8900 Win7 (consulte a figura abaixo)

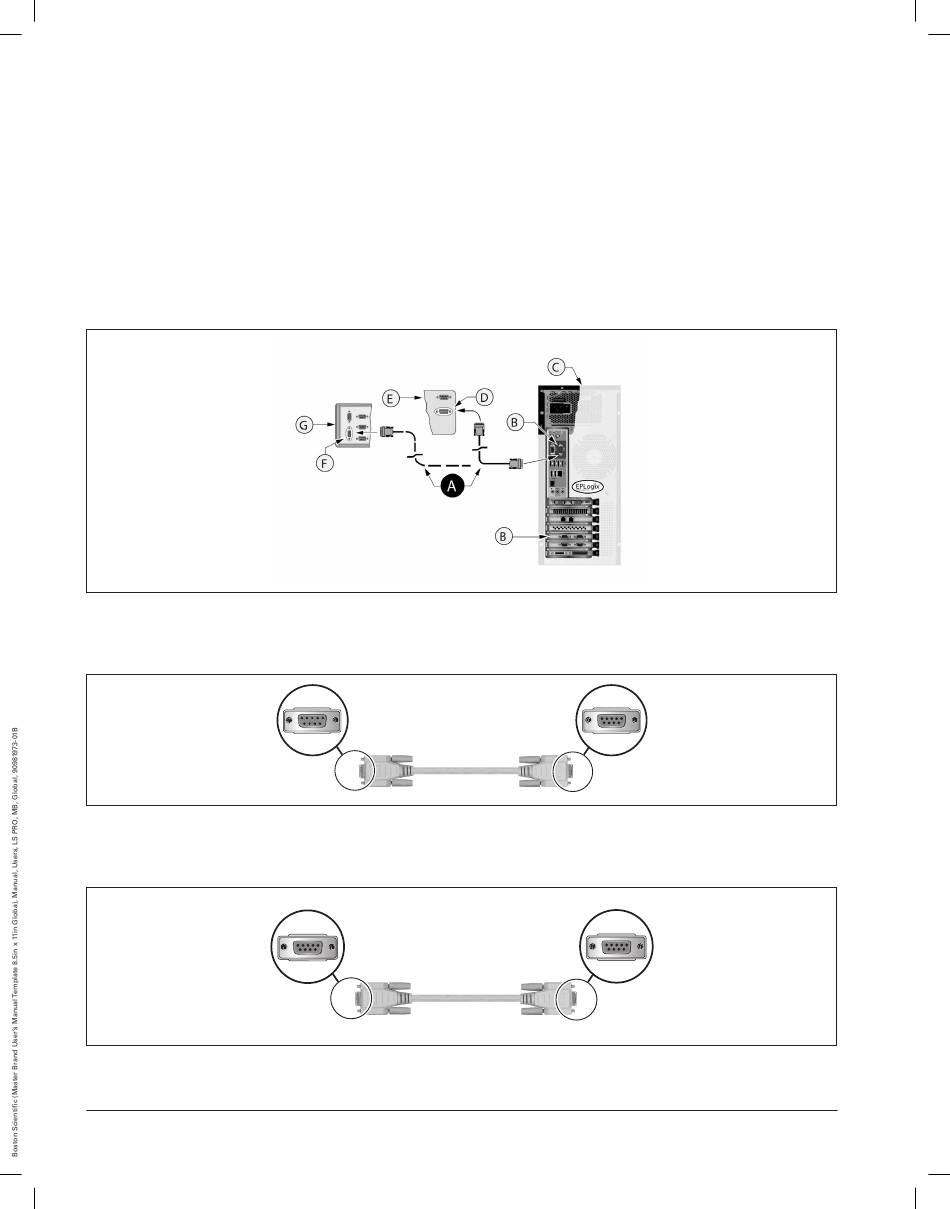

Conecte o Cabo RS-232 (A) entre qualquer porta COM (B) do computador LABSYSTEM™ PRO (C) e um conector
serial DSub de 9 pinos (D) no gerador de ablação de RF (E) (consulte Obs. abaixo). Três portas COM (COM 1,
COM 3 e COM 4) estão disponíveis em ambos os computadores.
• Consulte as informações fornecidas com o gerador de RF para identificar a porta serial correta a ser
utilizada quando conectar o cabo ao gerador.
• Se o computador LABSYSTEM for configurado para uso com um gerador de RF Stockert com a Stockert
EP Shuttle Global Port, consulte o cabo de interface do gerador de RF (A) representado pelas linhas
pontilhadas na figura abaixo. Apenas para esta configuração, o cabo deve ser conectado ao conector
macho DB9 (F) rotulado "PC" na Stockert EP Shuttle Global Port (G). Recomenda-se utilizar a COM 1
quando conectar o gerador de RF Stockert RF Generator ao computador LABSYSTEM.
DB9-DB9, serial, macho/fêmea, padrão RS-232
Utilizado para conectar um gerador de ablação de RF a uma das portas COM do computador do Sistema de
gravação LABSYSTEM PRO EP.
DB9-DB9, serial, fêmea/fêmea, modem nulo RS-232C
Utilizado para conectar um gerador de RF Stockert com Stockert EP Shuttle Global Port a uma das portas COM
do computador do Sistema de gravação LABSYSTEM PRO EP.
