BESKRIVNING AV DATORKABLAGE OCH KOPPLINGSSCHEMAN
Dessa anvisningar är avsedda att visa rätt kabel- och komponentkonfiguration för LABSYSTEM™ PRO EP-
registreringssystemet. Se avsnittet "Installation" för beskrivning av alla delar.
Tillbehörsutrustning som är ansluten till de analoga och digitala portarna måste vara godkänd enligt gällande
standarder (t.ex. IEC 950 för databehandlingsutrustning och IEC 60601-1 för medicinsk utrustning). Alla
konfigurationer ska dessutom uppfylla systemstandarden IEC 60601-1. Den som ansluter ytterligare utrustning
till signalingången eller signalutgången konfigurerar ett medicinskt system och är därmed ansvarig för att
systemet uppfyller kraven i systemstandarden IEC 60601-1.

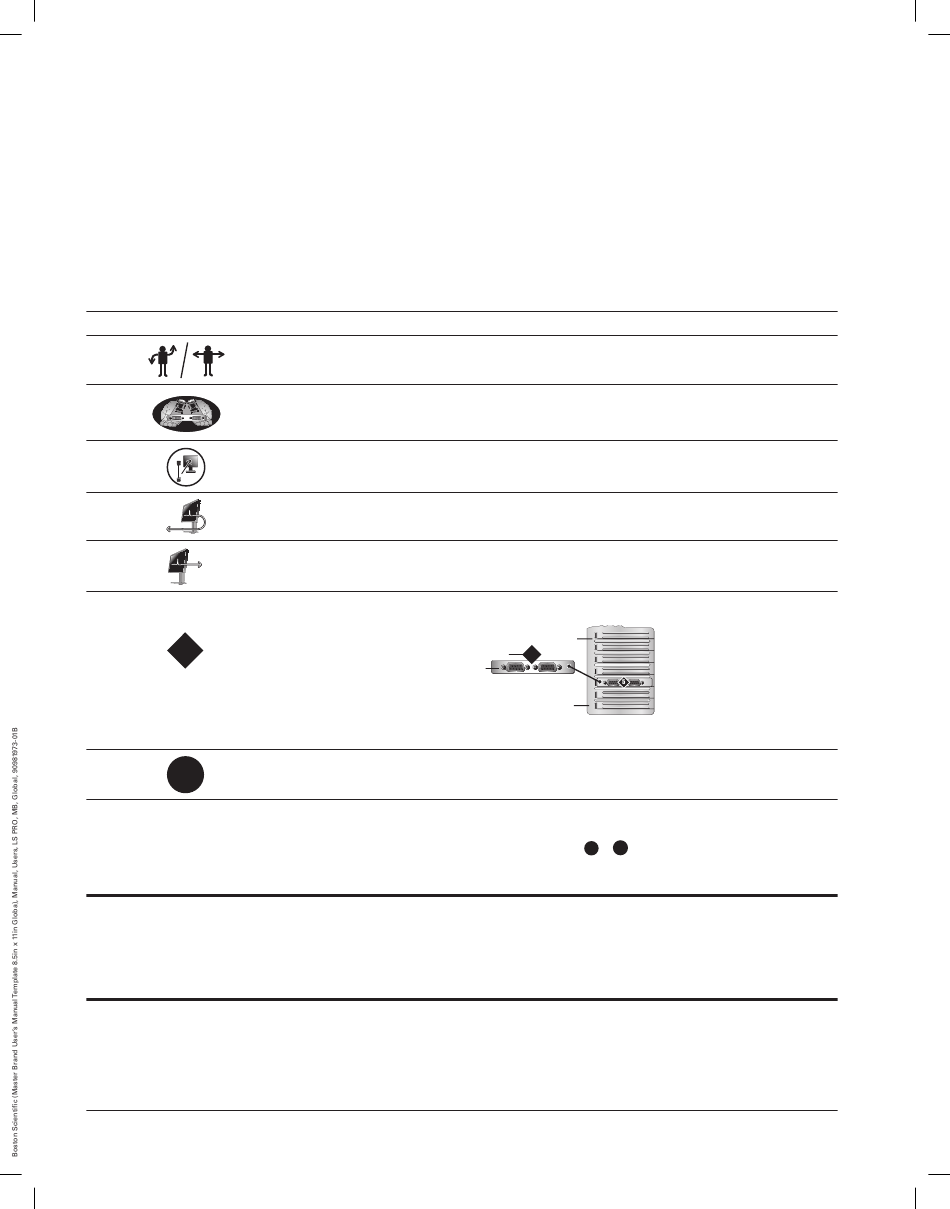

Symboler
Följande symboler används i figur 2.
Symbol
N
"N" representerar
datorkortets placering
N
Beskrivningar av produktdelar
Alla kabelanslutningar, dragningsvägar och korshänvisningsnummer (
komponenterna som beskrivs nedan visas i figur 2.
OBS! Det finns ytterligare kablar och adaptrar – som inte anges nedan eller visas i figuren i slutet av det här
häftet – för anslutning av LABSYSTEM PRO EP-registreringssystemets dator till analoga bildrörsskärmar.
Kontakta närmaste Boston Scientific-representant för mer ingående information om inköp och anslutning av
dessa komponenter.
174
Black (K) ∆E ≤5.0
Beskrivning
Tillgängliga alternativ för kablar och/eller kort
Adaptrar/adapterkablar som medföljer datorkorten. I exemplet visas två
adaptrar som medföljer grafikkortet LS8900
Kablar som medföljer bildskärmar
LCD-skärm för huvud-/kurvgranskning
LCD-skärm för realtidsvisning
Kortens placering visas i expanderade vyer
Kortplats för
Card location
det här
of this
kortet
card
Siffror för korshänvisning mellan avsnittet "Beskrivning av produktdelar" och
figur 2. Använd dessa siffror för att hitta beskrivningar av kablarna som visas.
LABSYSTEM PRO EP-registreringssystemet – komma igång-handledning
Card slot number 1
Kortplats 1
5
Kortplats 7
Card slot number 7
,
osv.) som hör samman med
2
1
