Längenverstellung der Steuerknüppel
Beide Steuerknüppel lassen sich in der Länge stu-
fenlos verstellen, um die Sendersteuerung an die Ge-
wohnheiten des Piloten anpassen zu können.

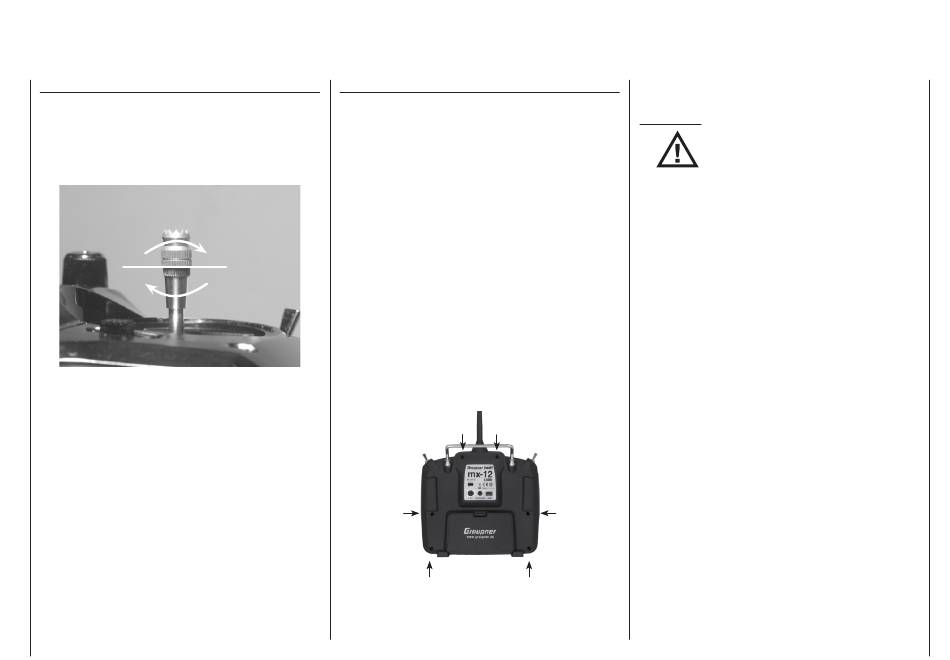

Halten Sie die untere Hälfte des gerändelten Griff-
stückes fest und Lösen Sie durch Drehen des oberen
Teiles die Verschraubung:
Nun durch Hoch- bzw. Herunterdrehen den Steuer-
knüppel verlängern oder verkürzen. Anschließend den
oberen und unteren Teil des Griffstückes durch Ge-
geneinanderverdrehen wieder festlegen.
Sendergehäuse öffnen
Lesen Sie sorgfältig die nachfolgenden Hinweise, be-
vor Sie den Sender öffnen. Wir empfehlen Unerfah-
renen, die nachfolgend beschriebenen Eingriffe ggf.
im Graupner-Service durchführen zu lassen.
Der Sender sollte nur in folgenden Fällen geöffnet
werden:
• wenn ein neutralisierender Steuerknüppel auf nicht
neutralisierend oder ein nicht neutralisierender
Steuerknüppel auf neutralisierend umgebaut wer-
den soll,
• zur Einstellung der Steuerknüppelrückstellkraft.
Vor dem Öffnen des Gehäuses Sender ausschalten
(Power-Schalter auf „OFF").
Öffnen Sie den Akkuschacht und entnehmen Sie wie
auf der vorherigen Doppelseite beschrieben, den Sen-
derakku sowie eine ggf. eingelegte micro-SD-Karte.
Lösen Sie hernach die auf der Senderrückseite ver-
senkt angebrachten sechs Schrauben mit einem
Kreuzschlitzschraubendreher der Größe PH1, siehe
Abbildung:
Anordnung der Gehäuseschrauben
Halten Sie die beiden Gehäuseteile mit der Hand zu-
sammen und lassen Sie diese 6 Schrauben durch
Umdrehen des Senders zunächst auf eine geeignete
Unterlage herausfallen. Heben Sie nun die Unterscha-
le vorsichtig an und klappen Sie diese nach rechts
auf, so, als ob Sie ein Buch öffnen würden.
ACHTUNG:
• Zwei mehradrige Kabel verbinden die
Unterschale mit der im Oberteil be-
findlichen Senderelektronik.
Verbindung darf keinesfalls beschädigt wer-
den!
• Nehmen Sie keinerlei Veränderungen an der
Schaltung vor, da ansonsten der Garantiean-
spruch und auch die behördliche Zulassung er-
löschen!
• Berühren Sie keinesfalls die Platinen mit metal-
lischen Gegenständen. Berühren Sie Kontakte
auch nicht mit den Fingern.
• Schalten Sie bei geöffnetem Sendergehäuse
niemals den Sender ein!
Beim Schließen des Senders achten Sie bitte
darauf, dass ...
• ... keine Kabel beim Aufsetzen der Unterschale
eingeklemmt werden.
• ... die beiden Gehäuseteile vor dem Verschrauben
bündig aufeinander sitzen. Niemals die beiden Ge-
häuseteile mit Gewalt zusammendrücken.
• Drehen Sie die Gehäuseschrauben mit Gefühl in
die bereits vorhandenen Gewindegänge, damit
diese nicht ausreißen.
• ... Sie wieder den Akku anschließen.
Betriebshinweise
