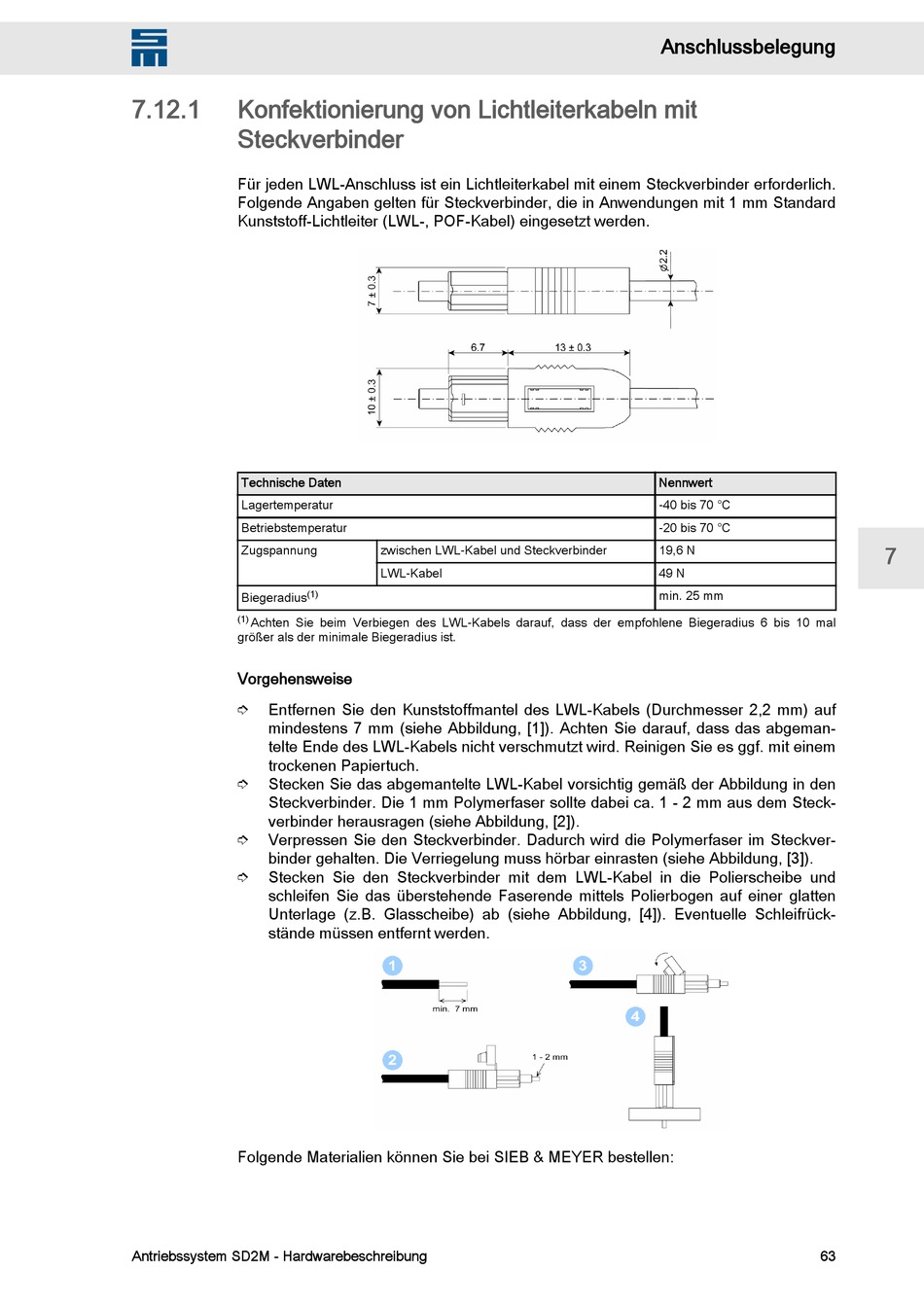

7.12.1 Konfektionierung von Lichtleiterkabeln mit
Steckverbinder
Für jeden LWL-Anschluss ist ein Lichtleiterkabel mit einem Steckverbinder erforderlich.
Folgende Angaben gelten für Steckverbinder, die in Anwendungen mit 1 mm Standard
Kunststoff-Lichtleiter (LWL-, POF-Kabel) eingesetzt werden.
Technische Daten
Lagertemperatur
Betriebstemperatur
Zugspannung
Biegeradius
(1)
Achten Sie beim Verbiegen des LWL-Kabels darauf, dass der empfohlene Biegeradius 6 bis 10 mal
größer als der minimale Biegeradius ist.
Vorgehensweise
➮ Entfernen Sie den Kunststoffmantel des LWL-Kabels (Durchmesser 2,2 mm) auf
mindestens 7 mm (siehe Abbildung, [1]). Achten Sie darauf, dass das abgeman‐
telte Ende des LWL-Kabels nicht verschmutzt wird. Reinigen Sie es ggf. mit einem
trockenen Papiertuch.
➮ Stecken Sie das abgemantelte LWL-Kabel vorsichtig gemäß der Abbildung in den
Steckverbinder. Die 1 mm Polymerfaser sollte dabei ca. 1 - 2 mm aus dem Steck‐
verbinder herausragen (siehe Abbildung, [2]).
➮ Verpressen Sie den Steckverbinder. Dadurch wird die Polymerfaser im Steckver‐
binder gehalten. Die Verriegelung muss hörbar einrasten (siehe Abbildung, [3]).
➮ Stecken Sie den Steckverbinder mit dem LWL-Kabel in die Polierscheibe und
schleifen Sie das überstehende Faserende mittels Polierbogen auf einer glatten
Unterlage (z.B. Glasscheibe) ab (siehe Abbildung, [4]). Eventuelle Schleifrück‐
stände müssen entfernt werden.
Folgende Materialien können Sie bei SIEB & MEYER bestellen:
Antriebssystem SD2M - Hardwarebeschreibung
zwischen LWL-Kabel und Steckverbinder
LWL-Kabel
(1)
Anschlussbelegung
Nennwert
-40 bis 70 °C
-20 bis 70 °C
19,6 N
49 N
min. 25 mm
