7.4.3

Inkrementalgeber mit TTL-Signalen

Der Anschluss ist nach Schnittstellennorm EIA-422 ausgeführt.
Motorgeber

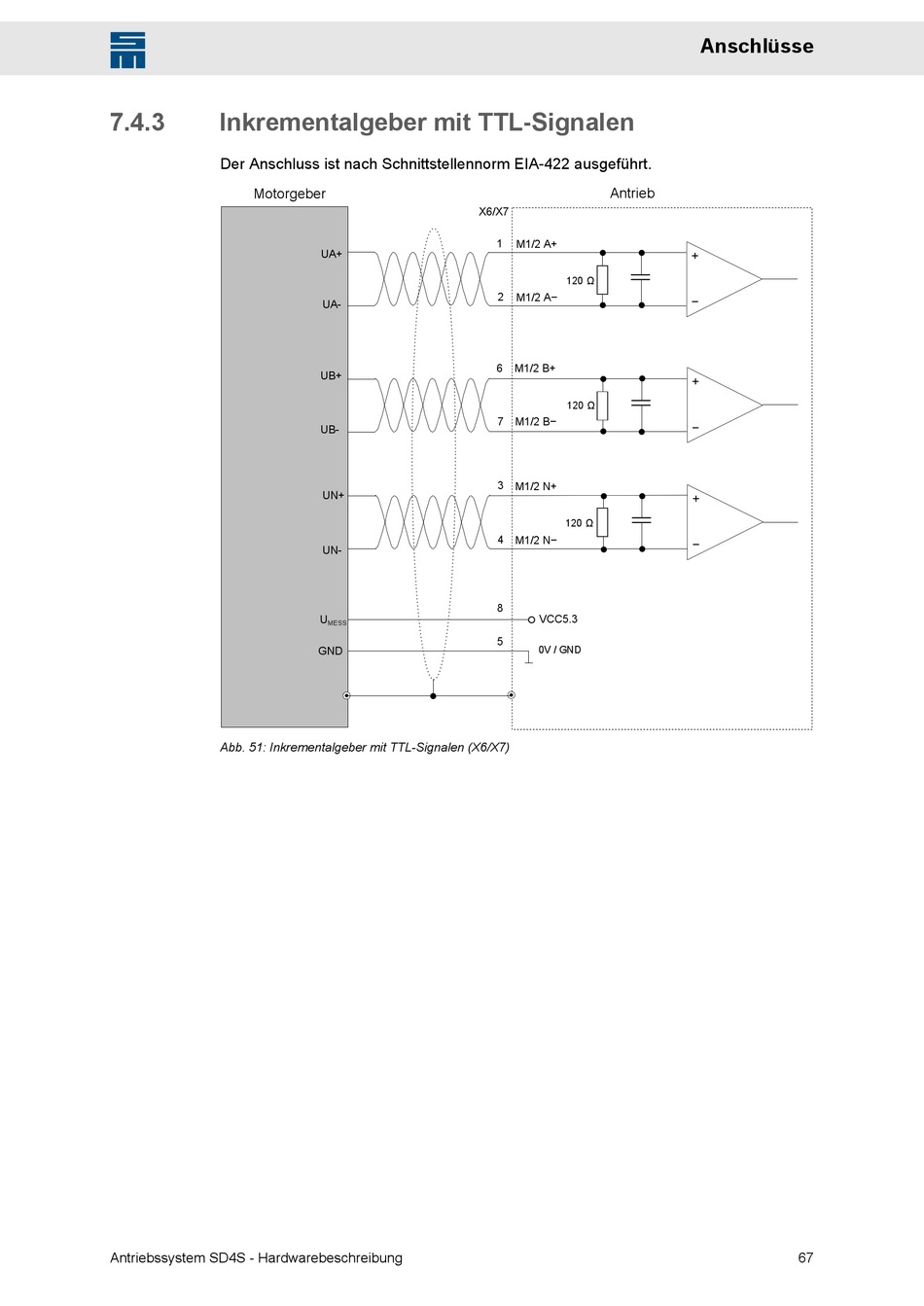

Abb. 51: Inkrementalgeber mit TTL-Signalen (X6/X7)
Antriebssystem SD4S - Hardwarebeschreibung
X6/X7
UA+
UA-
UB+
UB-
UN+
UN-
U
MESS
GND
l
Antrieb
1 M1/2 A+
l l
120 Ω
2 M1/2 A−
l l
6 M1/2 B+
l
l
120 Ω
7 M1/2 B−
l
l
3
M1/2 N+
l l
120 Ω
4
M1/2 N−
l l
8
VCC5.3
¡
5
0V / GND
Anschlüsse
+
−
+
−
+
−
