Gegenstecker Pin E/A
X15
7 A
8 E
9 E
10 A
11 E/A
12 E/A
Angaben zu den Klemmanschlüssen
▶ Leiterquerschnitt starr/flexibel: 0,14 bis 1,5 mm²
▶ Anzugsdrehmoment: 0,22 bis 0,25 Nm
Verwandte Themen
Anschlussbeispiel: „Digitale Ausgänge", Seite 70

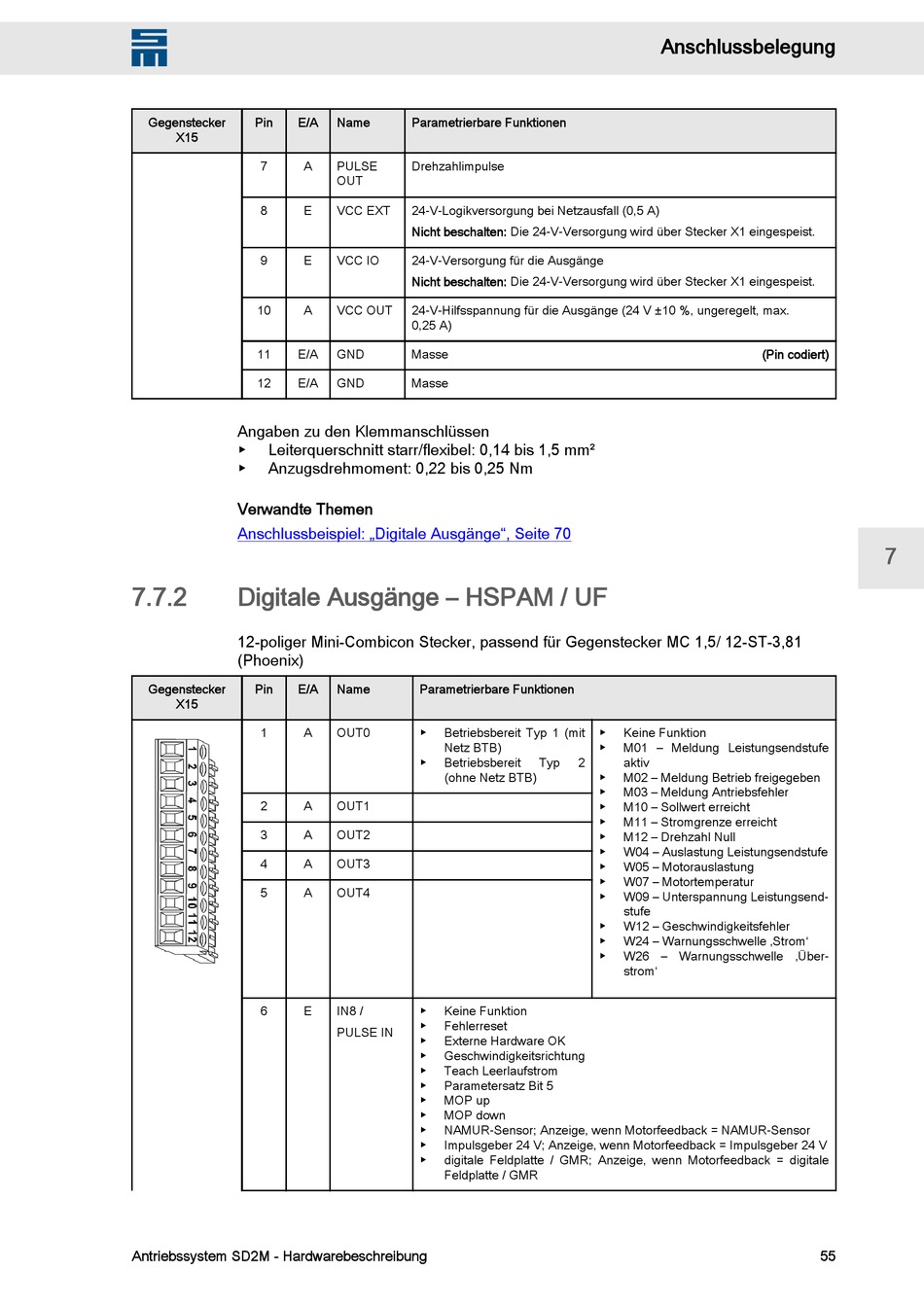

7.7.2 Digitale Ausgänge – HSPAM / UF
12-poliger Mini-Combicon Stecker, passend für Gegenstecker MC 1,5/ 12-ST-3,81
(Phoenix)
Gegenstecker Pin E/A
X15
1 A
2 A
3 A
4 A
5 A
6 E
Antriebssystem SD2M - Hardwarebeschreibung
Name Parametrierbare Funktionen
PULSE Drehzahlimpulse
OUT
VCC EXT 24-V-Logikversorgung bei Netzausfall (0,5 A)
Nicht beschalten: Die 24-V-Versorgung wird über Stecker X1 eingespeist.
VCC IO 24-V-Versorgung für die Ausgänge
Nicht beschalten: Die 24-V-Versorgung wird über Stecker X1 eingespeist.
VCC OUT 24-V-Hilfsspannung für die Ausgänge (24 V ±10 %, ungeregelt, max.
0,25 A)
GND Masse
GND Masse
Name Parametrierbare Funktionen
OUT0 ▶ Betriebsbereit Typ 1 (mit
Netz BTB)
▶ Betriebsbereit
(ohne Netz BTB)
OUT1
OUT2
OUT3
OUT4
IN8 / ▶ Keine Funktion
▶ Fehlerreset
PULSE IN
▶ Externe Hardware OK
▶ Geschwindigkeitsrichtung
▶ Teach Leerlaufstrom
▶ Parametersatz Bit 5
▶ MOP up
▶ MOP down
▶ NAMUR-Sensor; Anzeige, wenn Motorfeedback = NAMUR-Sensor
▶ Impulsgeber 24 V; Anzeige, wenn Motorfeedback = Impulsgeber 24 V
▶ digitale Feldplatte / GMR; Anzeige, wenn Motorfeedback = digitale
Feldplatte / GMR
Anschlussbelegung
▶ Keine Funktion
▶ M01 – Meldung Leistungsendstufe
Typ 2 aktiv
▶ M02 – Meldung Betrieb freigegeben
▶ M03 – Meldung Antriebsfehler
▶ M10 – Sollwert erreicht
▶ M11 – Stromgrenze erreicht
▶ M12 – Drehzahl Null
▶ W04 – Auslastung Leistungsendstufe
▶ W05 – Motorauslastung
▶ W07 – Motortemperatur
▶ W09 – Unterspannung Leistungsend‐
stufe
▶ W12 – Geschwindigkeitsfehler
▶ W24 – Warnungsschwelle ‚Strom'
▶ W26 – Warnungsschwelle ‚Über‐
strom'
(Pin codiert)
