Analoger Sollwert

Der analoge Eingang ist als Differenzeingang ausgelegt. Die Skalierung kann über
die Software eingestellt werden.
2.5.1 Digitale Eingänge
Die Bedeutung der digitalen Eingänge wird über „Parameter → Digitale Eingänge" in
der drivemaster2-Software konfiguriert.
Standardmäßig sind die Eingänge wie folgt konfiguriert:
D-IN0: Regler Ein
D-IN1: Schnellhalt Typ 5
D-IN2: Betrieb freigeben (Start)
D-IN3: Parametersatz Bit 0
D-IN4: Parametersatz Bit 1
D-IN5: Parametersatz Bit 2
D-IN6: Keine Funktion
D-IN7: Keine Funktion
D-IN8: Keine Funktion
Für den Betrieb über die digitalen Ein-/Ausgänge und analoger Sollwertvorgabe
müssen drei Eingänge mit +24 V beschaltet werden:
D-IN0: zur Reglerfreigabe
D-IN1: zur Freigabe des Schnellhaltekommandos
D-IN2: zum Starten der Spindel
SD2S High Speed PWM-Anwendungen

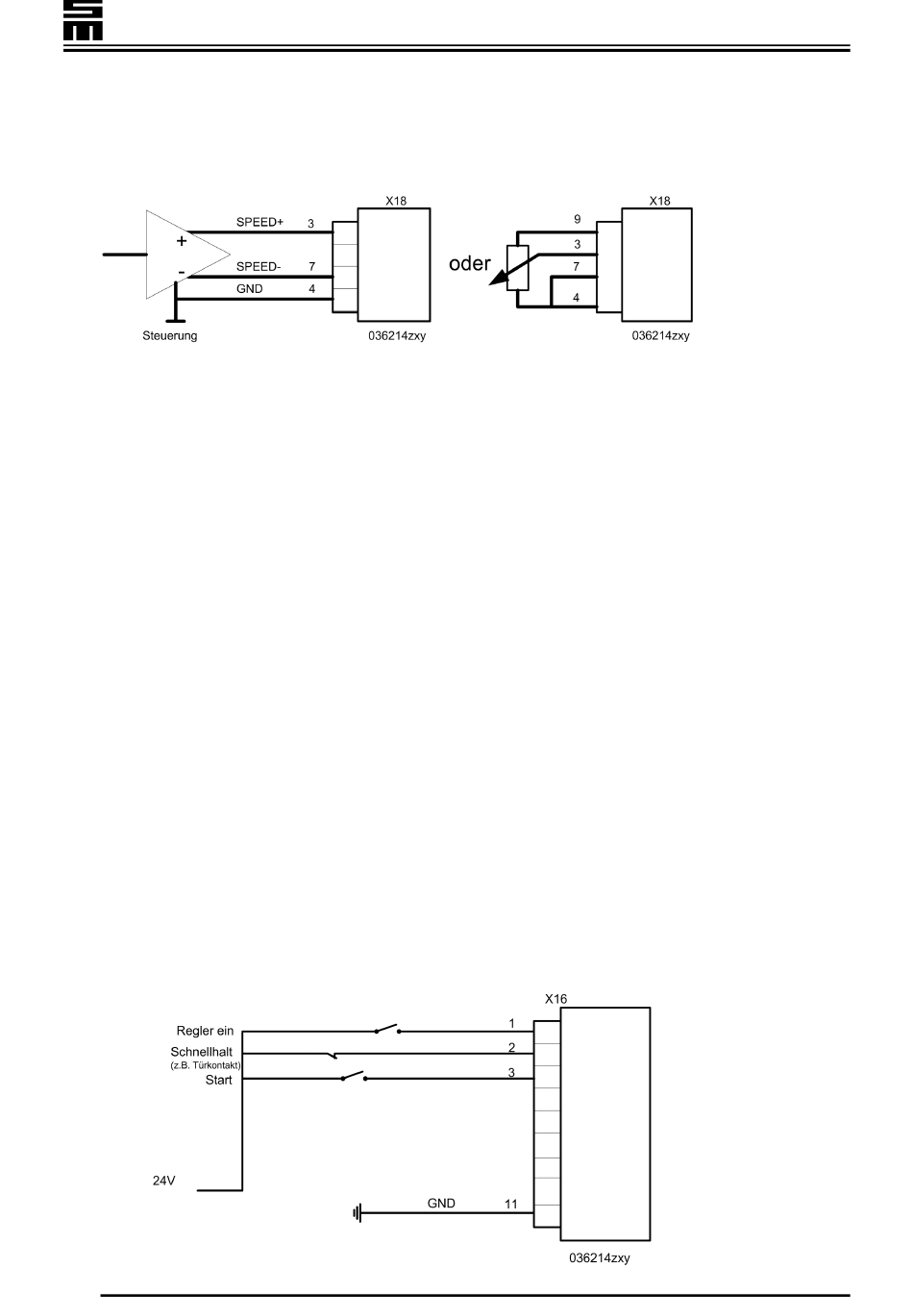

Anschlussbeispiel 036214zxy
