Anschlussbelegung

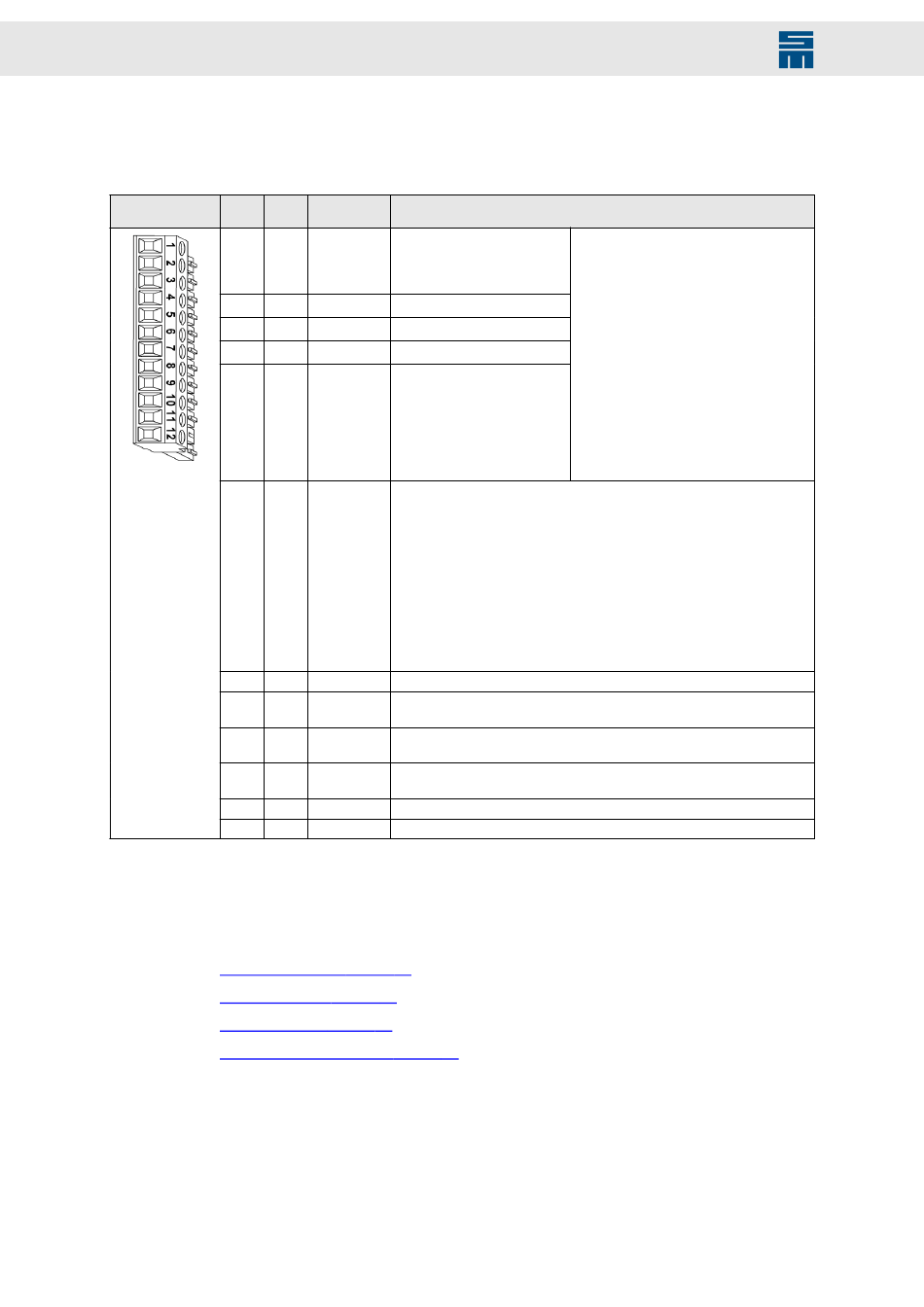

7.7.2 Digitale Ausgänge – HSPAM/UF
12-poliger Mini-Combicon Stecker, passend für Gegenstecker MC 1,5/ 12-ST-3,81
(Phoenix)
Gegenste- Pin E/A
cker X15
1 A
2 A
3 A
4 A
5 A
6 E
7 A
8 E
9 E
10 A
11 E/A
12 E/A
Angaben zu den Klemmanschlüssen
▶
Leiterquerschnitt starr/flexibel: 0,14 bis 1,5 mm²
▶
Anzugsdrehmoment: 0,22 bis 0,25 Nm
Verwandte Themen
Digitale Ausgänge, Seite 63
NAMUR-Sensor, Seite 63
PULSE IN 24 V, Seite 64
Digitale Feldplatte / GMR, Seite 64
7.8 X16 – Digitale Eingänge
Die Funktionen der digitalen Eingänge können je nach Antriebsfunktion variabel defi-
niert werden. Die gewünschte Funktion stellen Sie in der Software drivemaster2 ein.
48
Name Parametrierbare Funktionen
▶ Betriebsbereit Typ 1 (mit
OUT0
Netz BTB)
▶ Betriebsbereit Typ 2 (ohne
Netz BTB)
OUT1
OUT2
OUT3
OUT4
▶ Keine Funktion
IN8 /
▶ Fehlerreset
PULSE IN
▶ Externe Hardware OK
▶ Geschwindigkeitsrichtung
▶ Teach Leerlaufstrom
▶ Parametersatz Bit 5
▶ MOP up
▶ MOP down
▶ NAMUR-Sensor; Anzeige, wenn Motorfeedback = NAMUR-Sensor
▶ Impulsgeber 24 V; Anzeige, wenn Motorfeedback = Impulsgeber 24 V
▶ digitale Feldplatte / GMR; Anzeige, wenn Motorfeedback = digitale Feld-
platte / GMR
PULSE OUT Drehzahlimpulse
VCC EXT 24-V-Logikversorgung bei Netzausfall (0,5 A)
Nicht beschalten: Die 24-V-Versorgung wird über Stecker X1 eingespeist.
VCC IO 24-V-Versorgung für die Ausgänge
Nicht beschalten: Die 24-V-Versorgung wird über Stecker X1 eingespeist.
VCC OUT 24-V-Hilfsspannung für die Ausgänge (24 V ±10 %, ungeregelt, max.
0,25 A)
GND Masse
GND Masse
Antriebssystem SD2M - Hardwarebeschreibung 036228xxF
▶ Keine Funktion
▶ M01 – Meldung Leistungsendstufe ak-
tiv
▶ M02 – Meldung Betrieb freigegeben
▶ M03 – Meldung Antriebsfehler
▶ M10 – Sollwert erreicht
▶ M11 – Stromgrenze erreicht
▶ M12 – Drehzahl Null
▶ W04 – Auslastung Leistungsendstufe
▶ W05 – Motorauslastung
▶ W07 – Motortemperatur
▶ W09 – Unterspannung Leistungsend-
stufe
▶ W12 – Geschwindigkeitsfehler
▶ W24 – Warnungsschwelle ‚Strom'
▶ W26 – Warnungsschwelle ‚Überstrom'
(Pin codiert)
