Signaldaten Speichern - Tektronix TDS3000C Serie Benutzerhandbuch

Anwendungsbeispiele

Signaldaten speichern

48
Test durchführen. Um das Steuersignal im Minutenabstand aufzunehmen, gehen
Sie wie folgt vor:
1. Zeigen Sie das Signal, die Messungen und Menüs so an, wie sie in den
Bildschirminhalten angezeigt werden sollen.
2. Drücken Sie auf die Taste Hardcopy
3. Wiederholen Sie Schritt 2 im Minutenabstand, bis Sie den Test beendet haben.
4. Wenn Sie den Test beendet haben, drücken Sie auf DIENSTPROGRAMM,
um eine Liste mit aufeinanderfolgenden gespeicherten Dateien anzuzeigen.
Die Dateien haben fortlaufende Namen sowie eine Zeit‑ und Datumsmarke ihrer
Erstellung.
Sie entdecken ein weiteres Signal, das Sie mit einem
Tabellenkalkulationsprogramm im Büro analysieren möchten. Um die Signaldaten
auf einem USB-Flash-Laufwerk zu speichern, gehen Sie folgendermaßen vor:
1. Zeigen Sie das Signal in der Oszilloskop‑Anzeige an.
2. Drücken Sie auf die Taste SPEICHERN/ABRUFEN.
3. Drücken Sie die Bildschirmtaste Signal speichern.
4. Wählen Sie In Datei.
5. Wählen Sie das Kalkulationstabellen‑Dateiformat. Die Standard‑Zieldatei
TEK?????.CSV ist jetzt markiert.
6. Drücken Sie auf die Bildschirmtaste In gewählte Datei speichern, um das
Signal zu speichern.

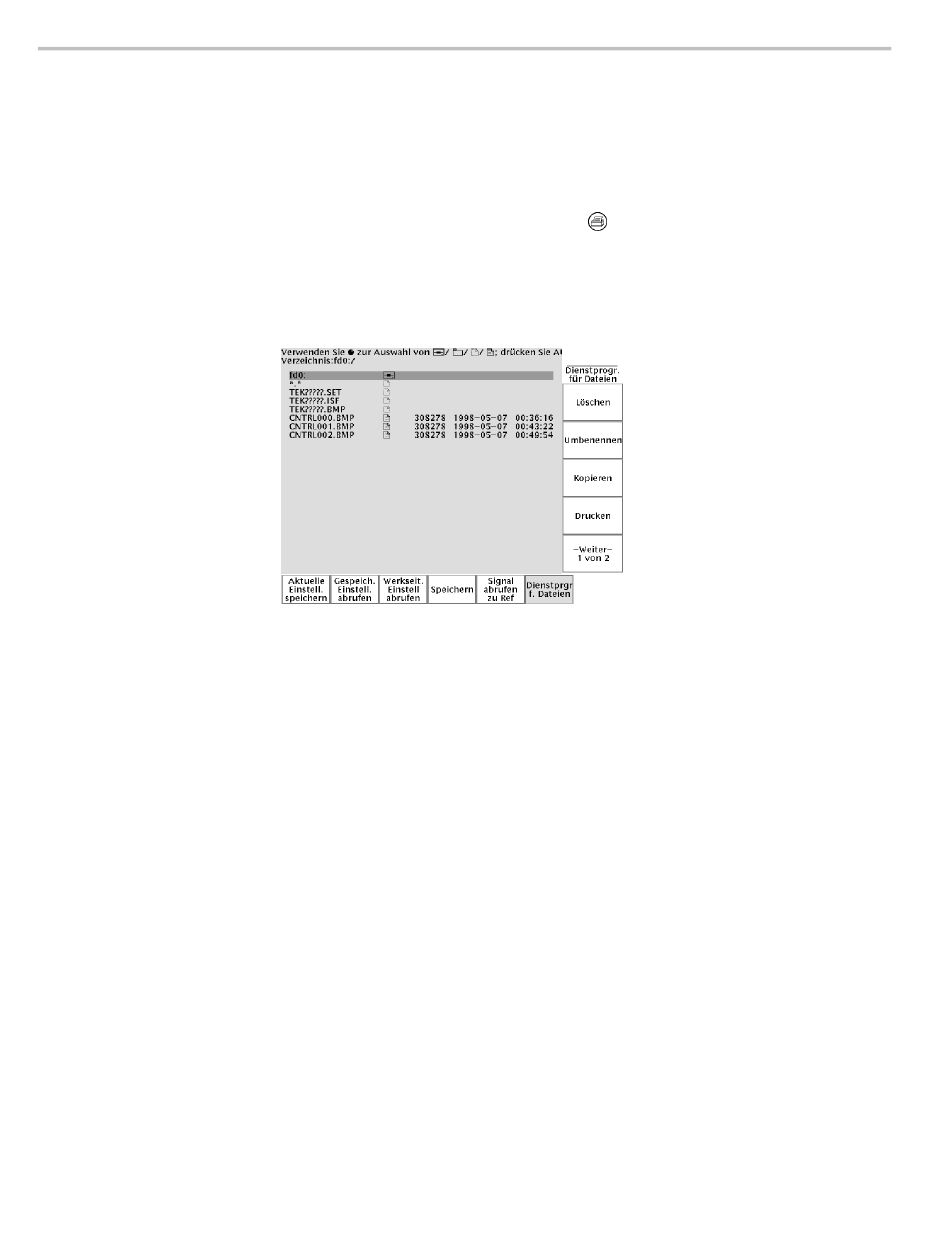

7. Drücken Sie auf die Bildschirmtaste Dienstprogramme für Dateien,
um die gespeicherte Signaldatei TEK00000.CSV im Verzeichnis des
USB-Flash-Laufwerks anzuzeigen.
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
.
