Anwendungsbeispiele

Durchführen einfacher Messungen
Die Funktion Autoset
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
In diesem Kapitel werden sechs häufig verwendete Anwendungsbereiche für
ein Oszilloskop beschrieben:
Durchführen einfacher Messungen
Analyse von Signaldetails
Durchführen von FFT-Messungen
Triggern eines Videosignals
Erfassung eines Einzelschuss-Signals
Datenspeicherung auf einem USB-Flash-Laufwerk
In jedem Anwendungsbeispiel werden unterschiedliche Funktionen des
Oszilloskops beschrieben. Überdies erfahren Sie, wie Sie mit dem Oszilloskop
Testprobleme lösen können.
Sie möchten ein Signal anzeigen, kennen aber die Signalamplitude oder ‑frequenz
nicht. Schließen Sie das Oszilloskop an, um das Signal unverzüglich anzuzeigen,
und messen Sie dann die Frequenz und die Spitze‑zu‑Spitze‑Amplitude.
Um ein Signal rasch anzuzeigen, gehen Sie wie folgt vor:

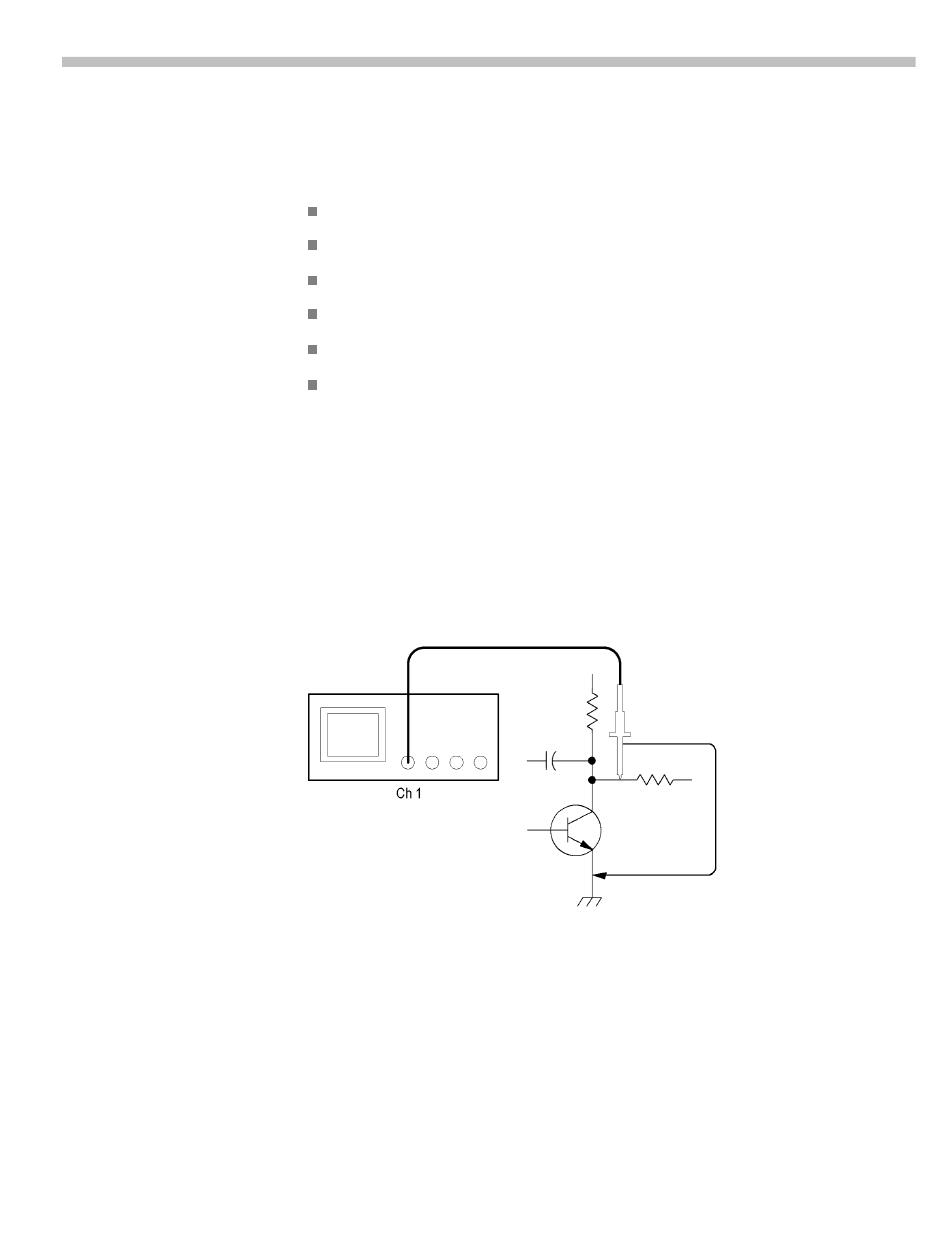

1. Schließen Sie den Tastkopf von Kanal 1 an das Signal an.
2. Drücken Sie auf die Taste Autoset.
Das Oszilloskop setzt die vertikalen, horizontalen und Triggeroptionen
automatisch. Sie können diese Optionen manuell einstellen, wenn Sie die Anzeige
des Signals optimieren möchten.
