Benutzerhandbuch für die Oszilloskope der Serie TDS3000C

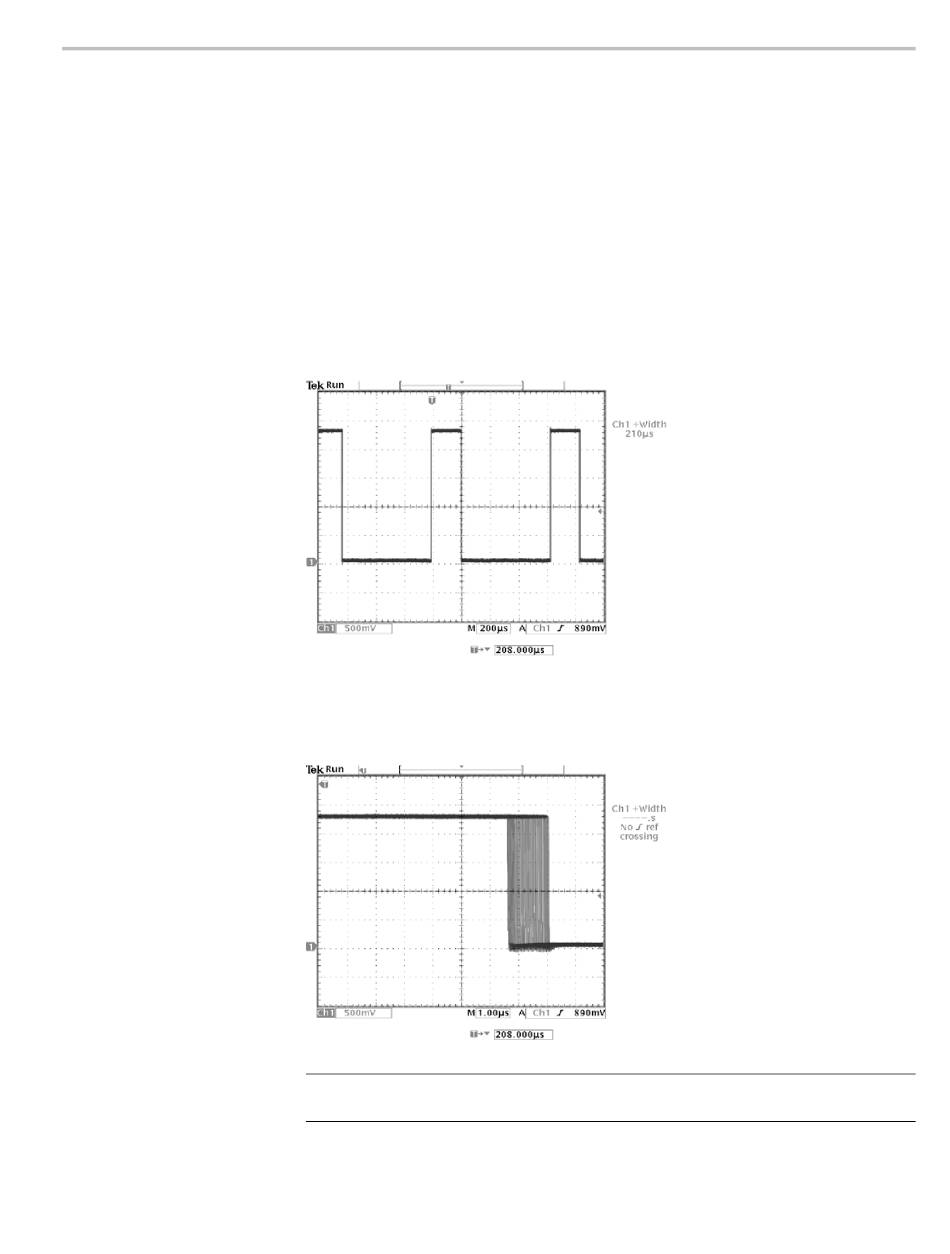

Um den Jitter mit der Verzögerungsmethode anzuzeigen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste Delay.
2. Stellen Sie die horizontale Option POSITION so ein, dass die Verzögerung
nahe der nominalen Impulsbreite (210 μs) liegt. Drücken Sie auf die Taste
GROBEINSTELLUNG, um Verzögerungsänderungen schneller einstellen
zu können. Drücken Sie erneut auf GROBEINSTELLUNG, um die
Verzögerungszeit genau einzustellen.
Die abfallende Flanke des Impulses befindet sich jetzt fast in der Bildmitte.
Wenn die Verzögerung aktiviert ist, wird der horizontale Dehnungspunkt vom
Triggerpunkt getrennt und bleibt in der Mitte der Anzeige.
3. Stellen Sie den Wert der Option zum horizontalen SKALIEREN auf eine
schnellere Zeitbasis ein, und erhöhen Sie die SIGNALINTENSITÄT, um in
der Impulsbreite Jitter anzuzeigen.
HINWEIS. Sie können die Verzögerungsfunktion ein
Signaldetails an zwei unterschiedlichen Stellen anzuzeigen.
Anwendungsbeispiele
‑
und ausschalten, um
37
