Referenz
56
niedrigen Wiederholrate zu arbeiten. (Siehe Seite 125, Vertikale Voransicht.)
(Siehe Seite 75, Horizontaler Zoom und Voransicht.)
Während die Erfassung angehalten wird, können Sie andere Optionen ändern.
Diese Änderungen werden jedoch erst bei der nächsten Erfassung wirksam.
Es gibt keine andere Voransicht für Optionsänderungen, mit Ausnahme der
Voransicht für die vertikalen und horizontalen Einstellungen.
Die Funktionen für die Voransicht wirken sich nicht auf automatische Messungen,
Cursormessungen oder berechnete Signale aus. Die Daten für diese Funktionen
basieren immer auf der aktuellen Erfassung. Wenn Sie ein Kanalsignal horizontal
neu skalieren oder positionieren, wird es nicht zeitbezogen auf die automatischen
Messungen, Cursormessungen oder auf das Math-Signal angezeigt.

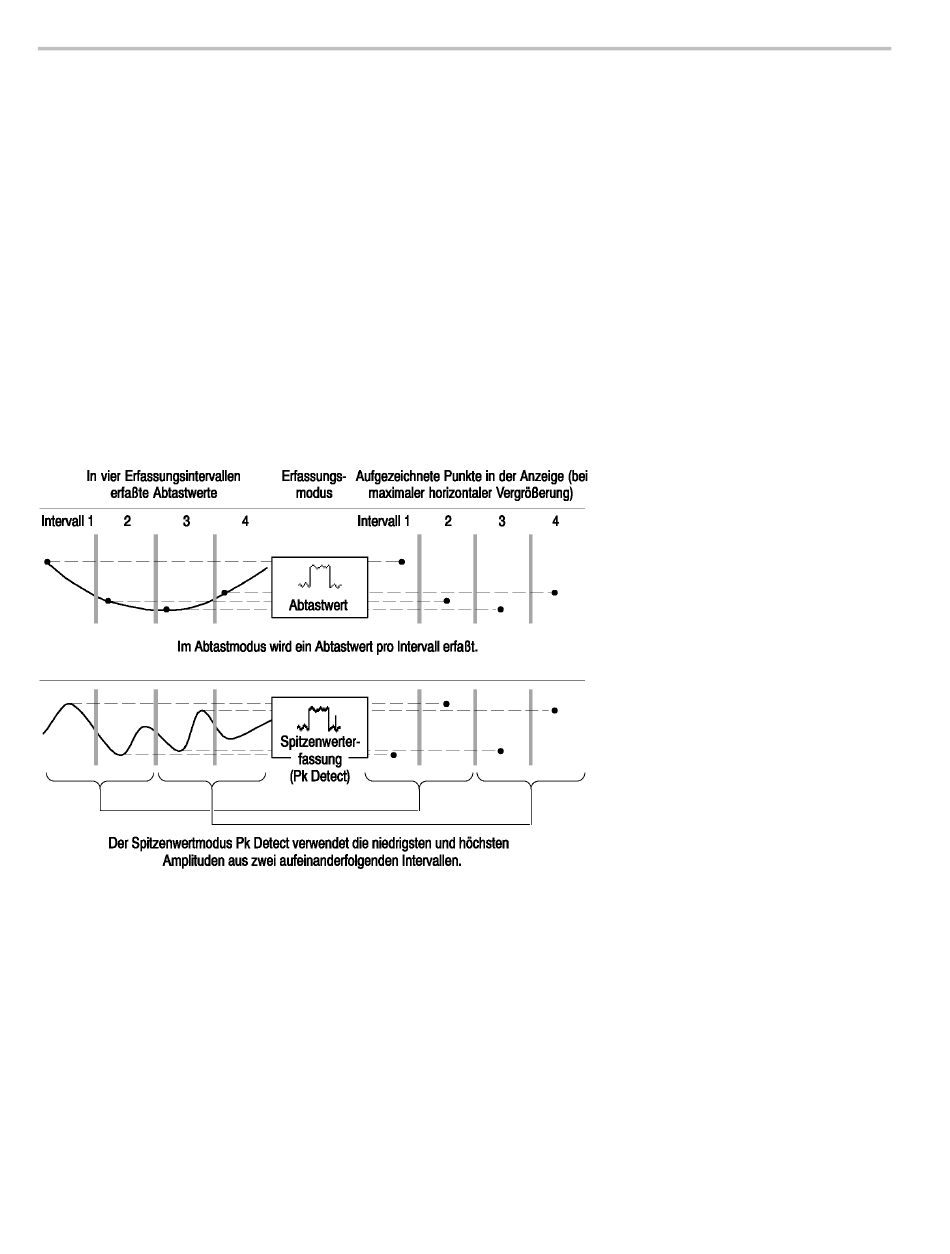

Erfassungsmodi. Sie können einen von vier Erfassungsmodi wählen: Sample
(Abtasten), Pk Detect (Spitzenwert), Hüllkurve oder Mittelwert. Auf den nächsten
Seiten werden diese detailliert beschrieben.
Sample (Abtasten). Verwenden Sie diesen Modus für die schnellste Erfassung
einer SEC/DIV-Einstellung. Dieser Modus ist der Standardmodus.
Pk Detect (Spitzenwerterfassung). Verwenden Sie diesen Erfassungsmodus, um
die Aliasing‑Möglichkeit einzuschränken. Verwenden Sie Pk Detect auch zur
Glitch-Erkennung. Sie können sogar Glitches bis zu 1 ns erkennen.
Die Spitzenwerterfassung (Pk Detect) funktioniert nur bei Abtastraten von max.
125 MS/s. Bei Abtastraten von 250 MS/s und höher kehrt das Oszilloskop in den
Standard-Erfassungsmodus zurück, in dem die kleinste erkennbare Pulsbreite
1/(Abtastrate) beträgt.
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
