Wichtige Punkte
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
Unten Seite
H-Balken- Basis
Einheiten
Verhältnis (%)
Cursorpositionen
als 100%
verwenden
5 divs
als 100%
verwenden
Cursorbewegung. Verwenden Sie den Mehrzweckknopf, um den aktiven Cursor
zu verschieben. Drücken Sie die Taste AUSWAHL, um den aktiven Cursor zu
ändern. Der aktive Cursor ist die durchgehende Linie.
Schnellere Cursorbewegung. Drücken Sie GROBEINSTELLUNG, um den
Mehrzweckknopf so einzustellen, dass sich der Cursor schneller bewegt.
Cursor finden. Wenn Sie mit Zoom, Verzögerung oder der schnellsten
Zeitbasiseinstellung arbeiten, können die Cursor den Bildschirm verlassen. Wenn
Sie die Cursor wieder innerhalb des Bildschirms anzeigen möchten, müssen Sie
die Funktion „Setze beide Cursor in Bildschirm" verwenden.
Cursor‑Feineinstellung. Wenn Sie das Signal mit der Zoom-Funktion vergrößern,
können Sie den Cursor problemlos auf einen beliebigen Punkt des Signals setzen.

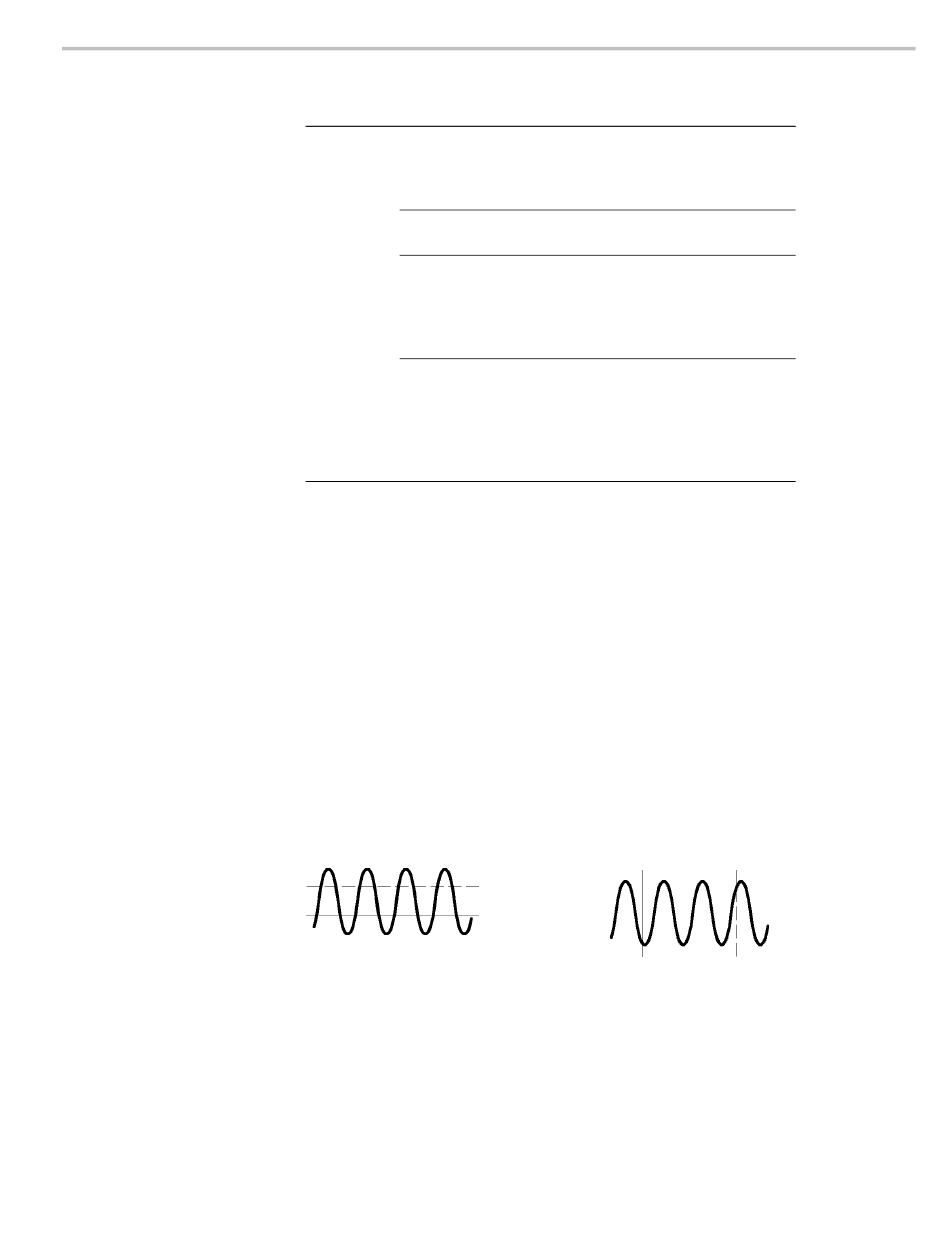

Horizontalbalkencursor
Δ-Anzeige. Die Δ-Anzeige stellt den Unterschied zwischen den beiden
Cursorpositionen dar.
Beschreibung
Richtet die Einheiten des H-Balkens
so ein, dass sie mit den vertikalen
Messeinheiten (Volt, IRE, dB usw.) des
ausgewählten Signals identisch sind.
Setzt Einheiten auf dem H-Balken auf
Prozent.
Richtet die Mess-Skala des H-Balkens
so ein, dass 0 % die aktuelle Position
des untersten H-Balken-Cursors
und 100 % die aktuelle Position des
höchsten H-Balken-Cursors ist.
Richtet die Mess-Skala des H-Balkens
so ein, dass 5 Bildschirmeinheiten
100 % darstellen, wobei 0 %
–2,5 Einheiten und 100 %
+2,5 Einheiten des horizontalen
Rasters in der Bildschirmmitte sind.
Δ4,16 V
@-1,78
V
Vertikalbalkencursor
Referenz
Δ6,32 V
@3,16
V
Δ5,86
μs
@1,06
μs
