Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
Verwenden Sie die Verzögerungsfunktion, wenn Sie Signaldetails erfassen
möchten, die vom Triggerereignis durch ein erhebliches Zeitintervall getrennt
sind. Sie können beispielsweise einen Synchronisationsimpuls triggern, der im
Abstand von 10 ms stattfindet und sich dann Signaleigenschaften von Signalen
hoher Geschwindigkeit ansehen, die 6 ms nach dem Synchronisationsimpuls
stattfinden.

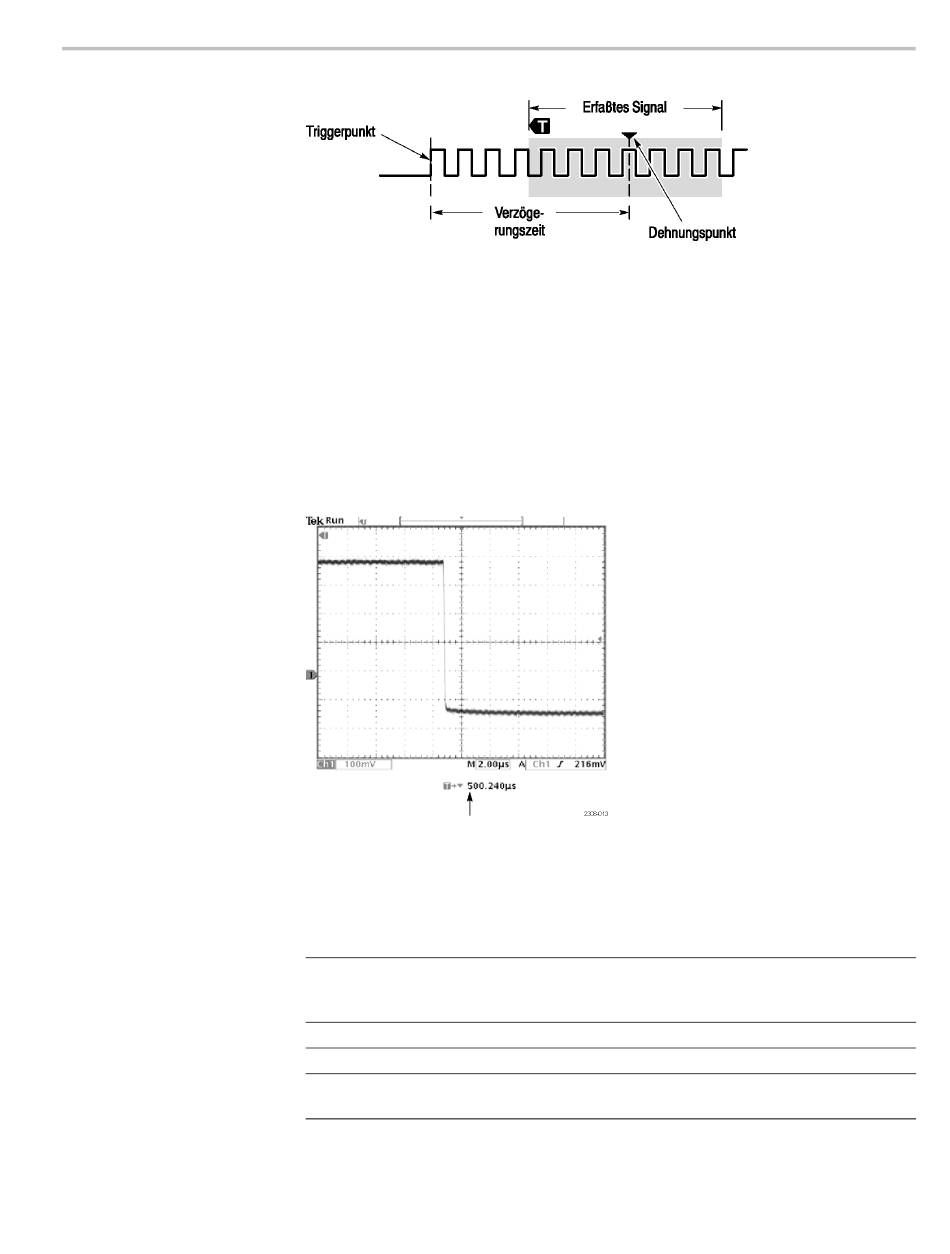

Im nachfolgenden Beispiel zeigen die Triggermarkierungen an, dass die
Triggerpunkte vor dem erfassten Signal stattfinden. Bei der Verzögerungszeit
in der Anzeige handelt es sich um die Zeit vom Triggerpunkt bis zum
Dehnungspunkt (Bildmitte).
Anzeige der Verzögerungszeit
Die Wechselwirkungen zwischen der Verzögerung und anderen Funktionen
werden in der nachfolgenden Tabelle zusammengefasst.
Funktion
Triggerpunkt
Dehnungspunkt
Horizontale Skalierung
Horizontale Position
Verzögerung aus
Jeder beliebige Punkt
innerhalb des erfassten
Signals
Siehe Triggerpunkt
Legt die Zeitbasis fest
Legt die Triggerposition im
erfassten Signal fest
Referenz
Verzögerung ein
Kann vor dem erfassten
Signal auftreten
Immer Bildmitte
Legt die Zeitbasis fest
Legt die Verzögerungszeit
fest
73
