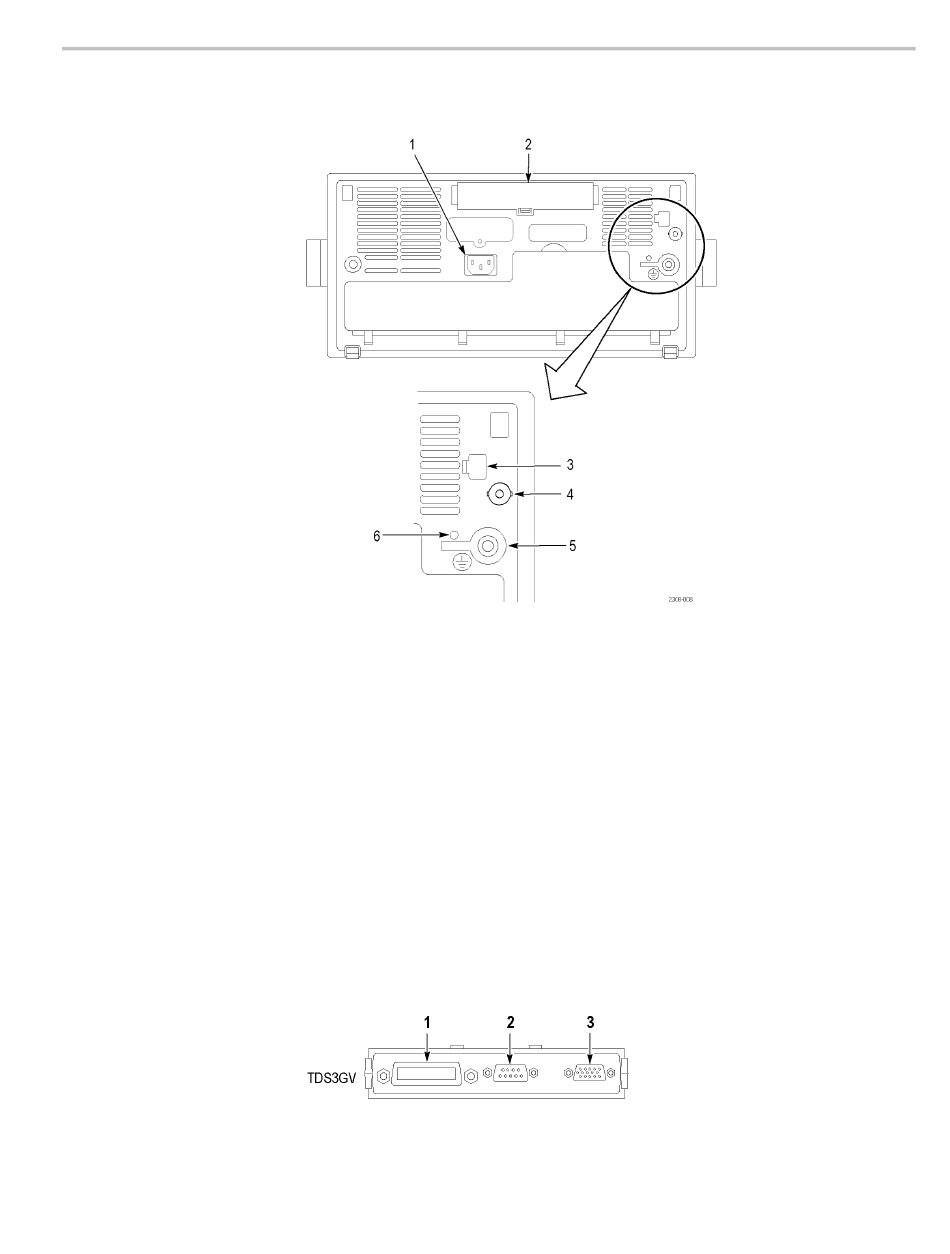

Anschlüsse an der Rückseite
Kommunikationsmodul-Anschlüsse.
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
1. Anschluss für die Stromversorgung. Schließen Sie hier ein Netzkabel mit
integrierter Sicherheitserdung an.
2. Fach für das Kommunikationsmodul. Installieren Sie das optionale
Kommunikationsmodul.
3. Ethernet-Anschluss. Dient zum Anschluss des Oszilloskops an ein lokales
10BaseT-Netzwerk (LAN).
4. Ext Trig. Externer Trigger‑Eingang mit TekProbe‑Schnittstelle (nur Modelle
mit vier Kanälen). Die Eingangspezifikationen sind in Anhang A.
5. Erdungsklemme. Schließen Sie diese an die Erdung an, wenn Sie mit
Batteriestrom arbeiten. (Siehe Seite 9, Sicherer Betrieb mit Batteriestrom.)
6. CAL‑Schalter. Nur von autorisiertem Personal zu verwenden.
Erste Schritte
25
