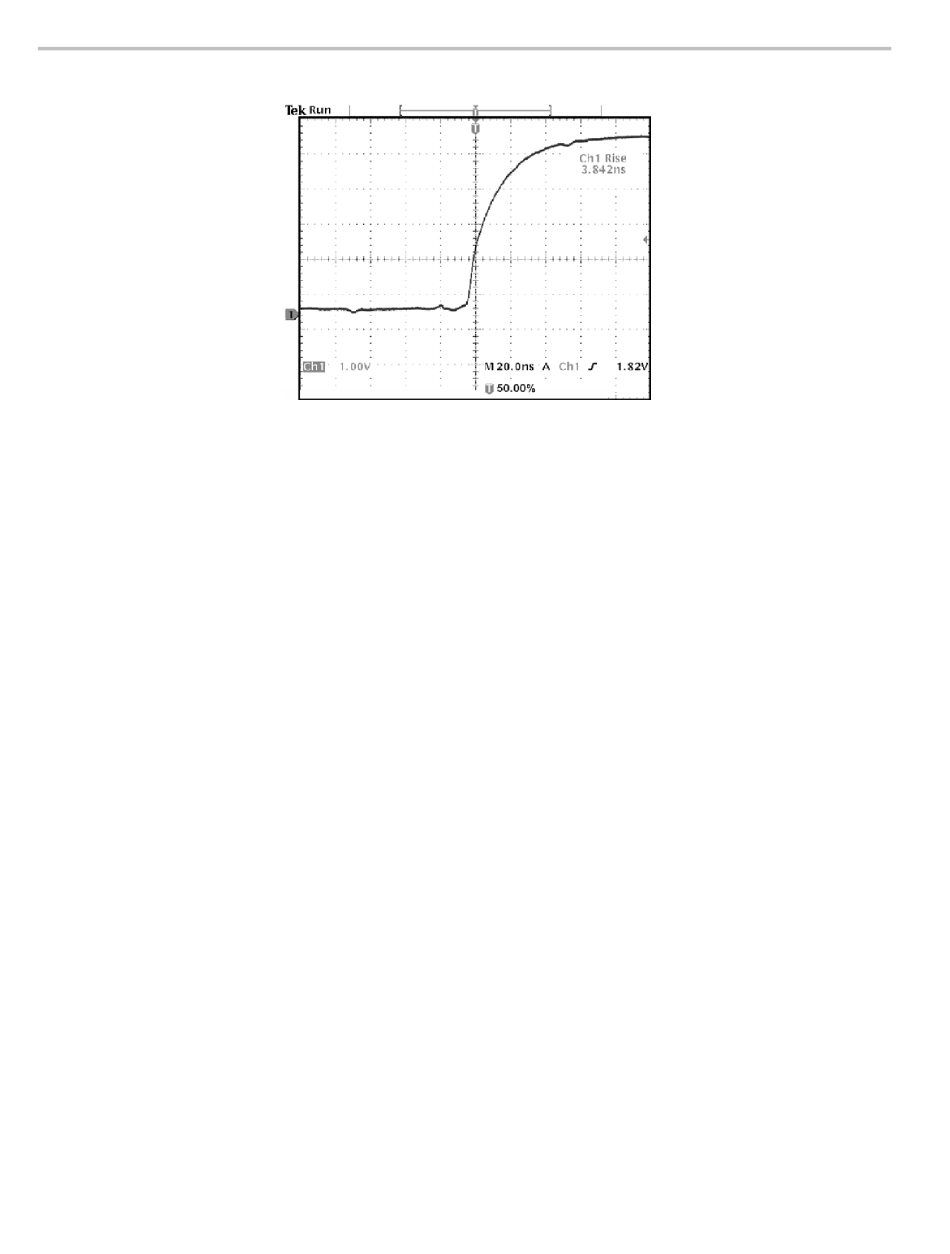

Anwendungsbeispiele
32
Spezielle Ereignisse messen. Als Nächstes möchten Sie die Impulse des digitalen
Eingangssignals anzeigen. Die Impulsbreiten variieren jedoch. Deshalb ist es
schwierig, einen stabilen Trigger zu erstellen. Um einen Schnappschuss des
digitalen Signals anzuzeigen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste Single Seq, um eine Einzelfolge aufzunehmen.
Jetzt möchten Sie die Breite der einzelnen angezeigten Impulse messen. Zur
Auswahl eines bestimmten Impulses, den Sie messen möchten, können Sie die
Gating-Methode verwenden. Um beispielsweise den zweiten Impuls zu messen,
gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste MESSUNG.
2. Drücken Sie auf die Taste 1 und anschließend auf die Bildschirmtaste
Messung wählen für CH1.
3. Wählen Sie die Messung Positive Impulsbreite.
4. Drücken Sie auf die Bildschirmtaste Gating.
5. Wählen Sie Zwischen V-Balkencursor, um die Gating-Messmethode mit
Cursor auszuwählen.
6. Setzen Sie einen Cursor links und einen rechts neben den zweiten Impuls.
Das Oszilloskop zeigt die Breitenmessung (160 ns) für den zweiten Impuls an.
