Anwendungsbeispiele

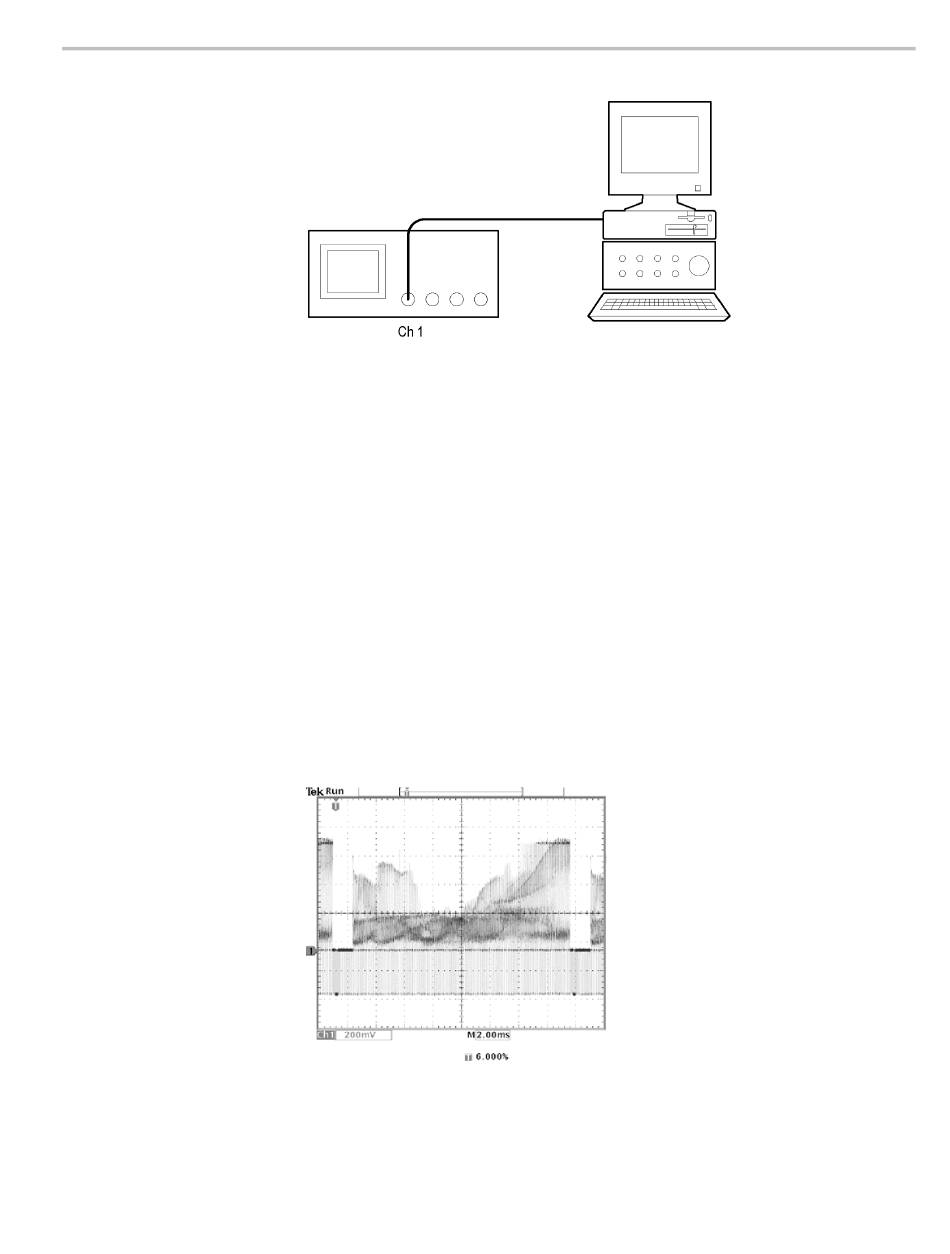

Um Videohalbbilder zu triggern, gehen Sie wie folgt vor:
1. Drücken Sie im Menü Trigger auf die Taste Menu.
2. Drücken Sie auf die Bildschirmtaste Typ, und wählen Sie Video.
3. Drücken Sie auf die Bildschirmtaste Standard, um 525/NTSC auszuwählen.
4. Drücken Sie auf die Bildschirmtaste Trigger ein.
5. Wählen Sie Ungerade.
6. Stellen Sie den Wert für das horizontale SKALIEREN so ein, dass ein
vollständiges Halbbild in der Anzeige sichtbar ist.
7. Drücken Sie im Menü Erfassung auf die Taste Menu.
8. Drücken Sie auf die Bildschirmtaste Horizontale Auflösung.
9. Wählen Sie die Auflösung Normal.
Mit der normalen Auflösung lassen sich Videohalbbildsignale am besten erfassen,
da das Signal sehr viele horizontale Details enthält.
Wenn es sich um ein nichtverschachteltes Signal handelt, können Sie auch alle
Halbbilder triggern.
