Eingänge Quelle Eingang 1
definieren
Logik
Quelle Eingang 2
Logik
Logik definieren AND, OR, NAND, NOR
Triggern wenn Wird wahr
Wird unwahr
Ist wahr < N
Ist wahr > N
Ist wahr = N
Ist wahr 0 N
Schwellenwerte Pegel (Eingang 1) N
Pegel (Eingang 2) N
Auf TTL setzen
Auf ECL setzen
Auf 50 % setzen
Modus & Holdoff
Wichtige Punkte
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C

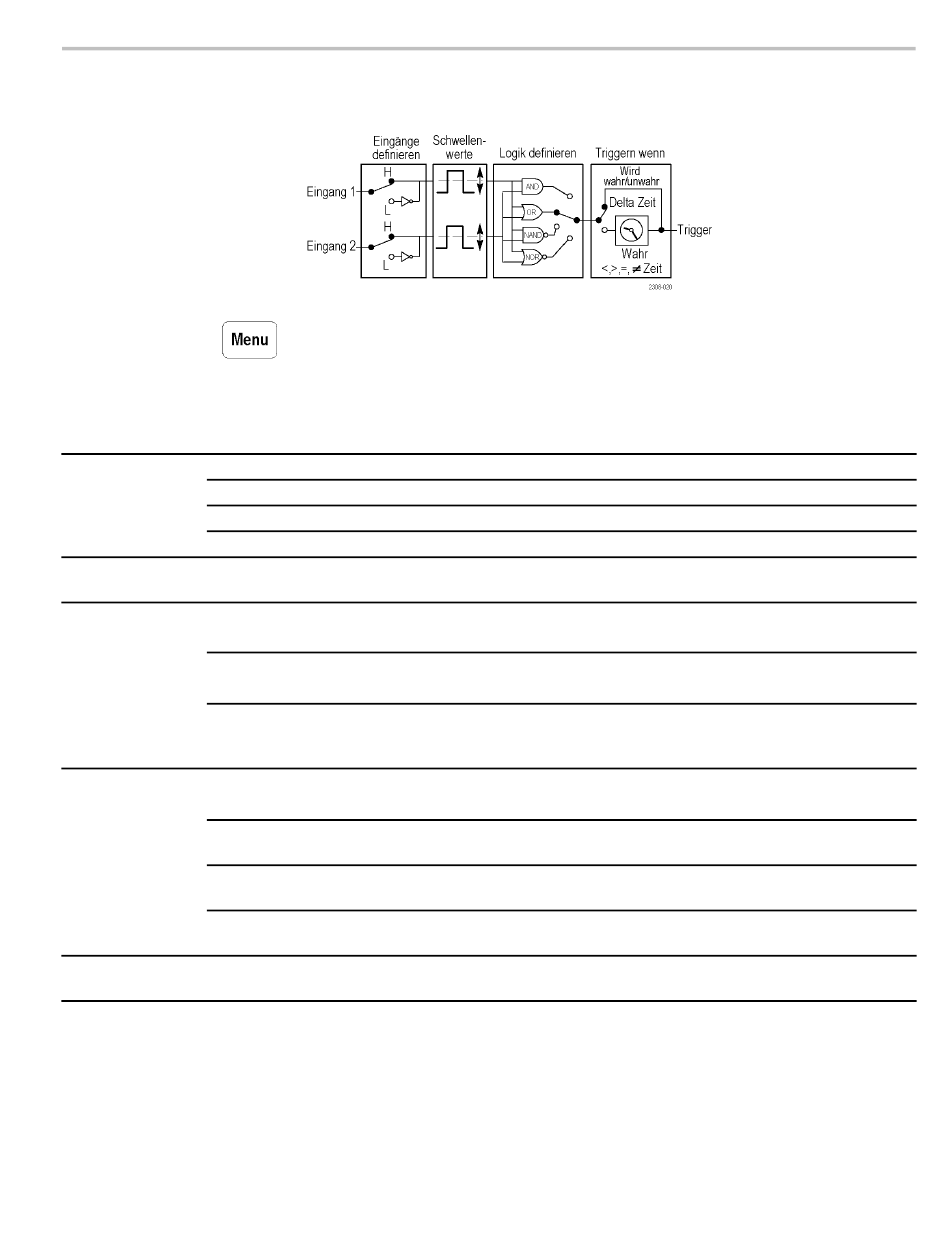

Bitmustertrigger-Bedingungen
Drücken Sie auf die Taste Menu im Menü Trigger, und drücken Sie anschließend
auf die untere Bildschirmtaste Typ, um Logik auszuwählen. In der nachstehenden
Tabelle werden die Menüoptionen für die Triggerart Logik und die Klasse
Bitmuster aufgeführt.
Beschreibung
Legt die Signaleingangsquelle 1 des Bitmustertriggers fest.
Legt die Signallogik für Eingang 1 fest. H = high wahr, L = low wahr.
Legt die Signaleingangsquelle 2 des Bitmustertriggers fest.
Legt die Signallogik für Eingang 2 fest. H = high wahr, L = low wahr.
Legt die Logikfunktion fest, die auf die Eingangssignale angewendet
werden soll.
Triggert das Oszilloskop, wenn die Logikbedingung wahr oder unwahr ist.
Triggert das Oszilloskop, wenn die Eingangslogikbedingung während
eines Zeitraums größer oder gleich dem Zeitraum N wahr ist.
Triggert das Oszilloskop, wenn die Eingangslogikbedingung während
eines Zeitraums gleich oder ungleich dem Zeitraum N innerhalb eines
Toleranzbereichs von ±5 % wahr ist.
Stellt den Schwellenwertspannungspegel für Eingang 1 und 2 mithilfe
des Mehrzweckknopfs auf Pegel N ein.
Stellt den Schwellenwertspannungspegel auf +1,4 V für beide Eingänge
ein.
Stellt den Schwellenwertspannungspegel auf -1,3 V für beide Eingänge
ein.
Stellt den Schwellenwertspannungspegel auf 50 % des
Spitze-zu-Spitze-Werts jedes Eingangs ein.
Eine Beschreibung dieses Menüelements finden Sie in der Tabelle zur
Flankentriggerung. (Siehe Seite 100.)
Triggern wenn. Die Eingangsbedingung muss während ≥2 ns wahr oder unwahr
sein, damit das Oszilloskop das Muster erkennt.
