Referenz

Zustandstrigger

Unten Seite
Eingänge Status Eingangsquelle
definieren
Logik
Quelle Takt
Anstieg
Triggern wenn Wird wahr
Wird unwahr
Schwellenwerte Pegel (Zustands-Eingang) N
Pegel (Takteingang) N
Auf TTL setzen
Auf ECL setzen
Auf 50 % setzen
Modus & Holdoff
Wichtige Punkte
108

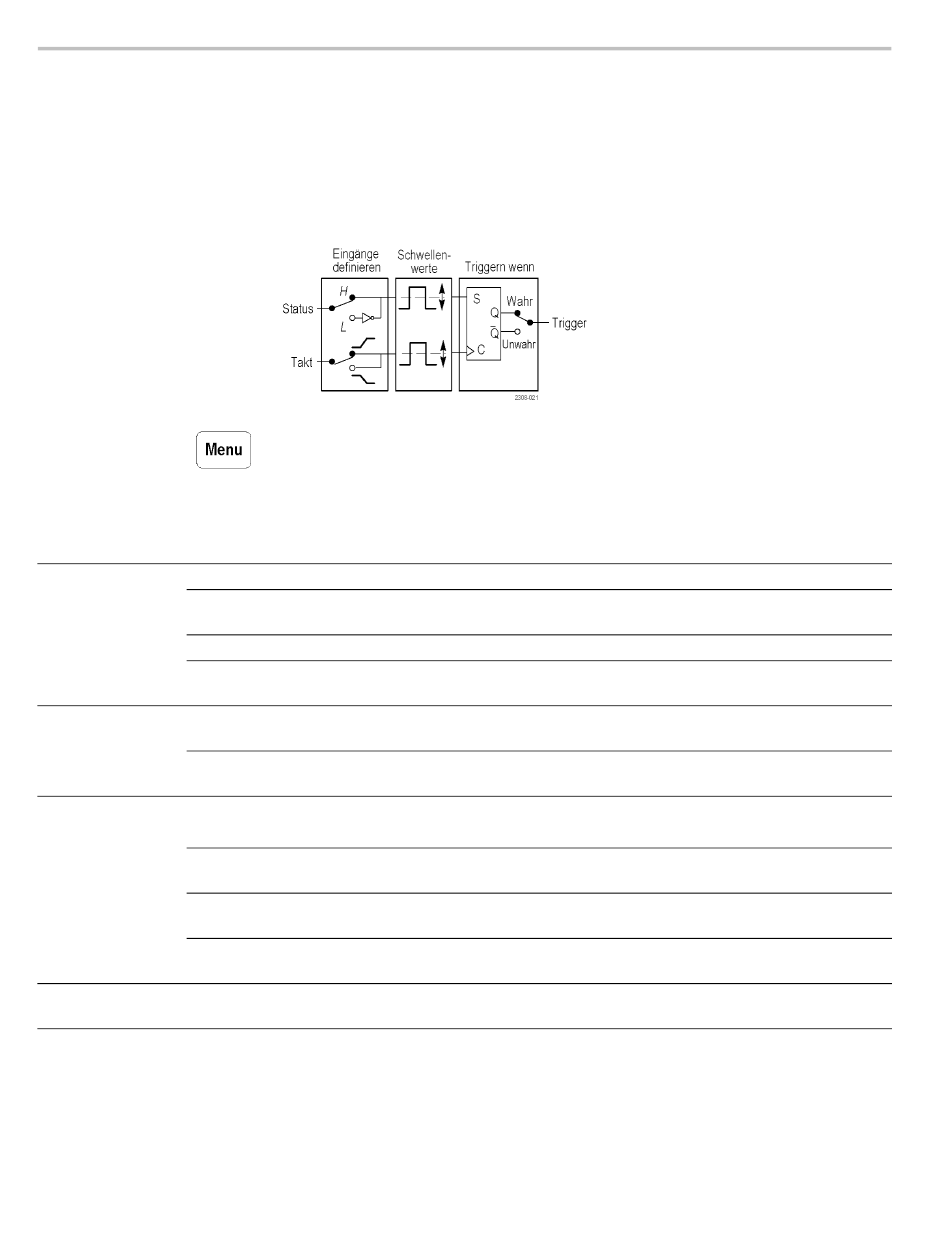

Bei der Statustriggerung wird das Oszilloskop getriggert, wenn ein Statussignal
zu dem Zeitpunkt wahr oder unwahr ist, an dem ein Taktsignalübergang wahr ist.
Dieser Trigger ist nützlich für die Fehlerbehebung bei Synchronstatus-Geräten
mit Digitallogik.
Statustriggerbedingungen
Drücken Sie auf die Taste Menu im Menü Trigger, und drücken Sie anschließend
auf die untere Bildschirmtaste Typ, um Logik auszuwählen. In der nachstehenden
Tabelle werden die Menüoptionen für die Triggerart Logik und die Klasse Status
aufgeführt.
Beschreibung
Legt die Status-Signalquelle fest.
Legt die Signallogik für die Quelle Zustand fest. H = High-True, L =
Low-True.
Legt die Takt-Signalquelle fest.
Legt die Signalflanke (ansteigend oder abfallend) für den Takteingang
fest. Die Taktflanke definiert, wann das Taktsignal wahr ist.
Triggert das Oszilloskop, falls das Statussignal wahr ist, wenn die
Taktsignalflanke wahr ist.
Triggert das Oszilloskop, falls das Statussignal unwahr ist, wenn die
Taktsignalflanke wahr ist.
Stellt den Schwellenwertspannungspegel für Status und die Taktsignale
mithilfe des Mehrzweckknopfs auf Pegel N ein.
Stellt den Schwellenwertspannungspegel auf +1,4 V für beide Eingänge
ein.
Stellt den Schwellenwertspannungspegel auf -1,3 V für beide Eingänge
ein.
Stellt den Schwellenwertspannungspegel auf 50 % des
Spitze-zu-Spitze-Werts jedes Eingangs ein.
Eine Beschreibung dieses Menüelements finden Sie in der Tabelle zur
Flankentriggerung. (Siehe Seite 100.)
Triggern wenn. Das Statussignal muss während ≥2 ns vor dem Taktübergang
wahr oder unwahr sein, damit das Oszilloskop den Status erkennt.
