Muster-Trigger
106

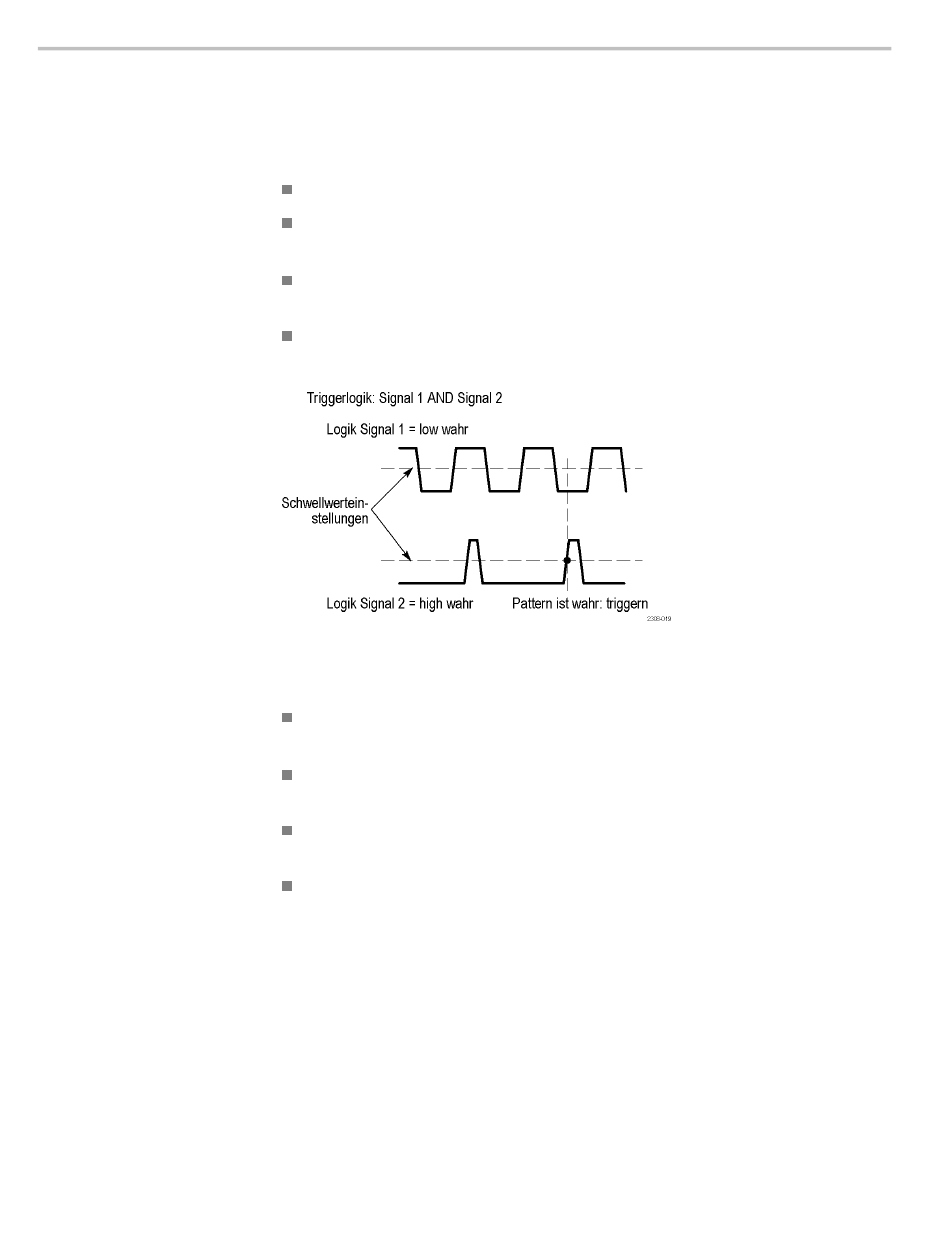

Angenommen, Sie möchten beispielsweise festlegen, dass das Oszilloskop nur
dann triggert, wenn Signal 1 den Status Niedrig hat, während gleichzeitig Signal 2
den Status Hoch hat. Sie nehmen dazu folgende Einstellungen vor:
Für jedes Signal wird ein geeigneter Schwellenwertpegel festgelegt.
Für Signal 1 wird festgelegt, dass es im Status Niedrig WAHR ist
(Low-True-Signallogik).
Für Signal 2 wird festgelegt, dass es im Status Hoch WAHR ist
(High-True-Signallogik).
Die Triggerung erfolgt, wenn beide Bedingungen wahr sind
(AND-Triggerlogik).
Konventionen für die Triggerarten Logik und Impuls. In diesem Handbuch werden
die folgenden Konventionen verwendet:
Sie können die erweiterten Triggerfunktionen nicht verwenden, um die
B-Triggerung zu setzen.
Sie brauchen einen Kanal nicht anzuzeigen, um ihn als Triggerquelle zu
verwenden.
Die Zeitwerte für Impulsbreite (normal oder Runt) und Slew-Rate liegen im
Bereich zwischen 39,6 ns und 10 s.
In den Menütabellen stellt N einen numerischen Wert dar, der mithilfe des
Mehrzweckknopfs eingestellt wird.
Bitmustertrigger triggern das Oszilloskop, wenn zwei Signale logisch wahr
oder unwahr werden. Bei der Bitmustertriggerung wird das Oszilloskop
im Wesentlichen durch den Ausgang eines AND-, OR-, NAND- oder
NOR-Logik-Gates mit zwei Eingängen getriggert. Sie können Zeitbedingungen
und Signalschwellenwertpegel als Teil der Triggerbedingung angegeben. Dieser
Trigger ist nützlich für die Fehlerbehebung bei Digitallogik.
