Tektronix TDS3000C Serie Benutzerhandbuch Seite 133

Unten Seite
Ch1, Ch2 (Ch3, Ch4)
Quelle
Ext
Ext/10
Ext. Tastkopf nnX Spannung /
Strom (nur 4 Kanäle)
Netz
Vert
Alternativ (alle aktiven Kanäle)
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C

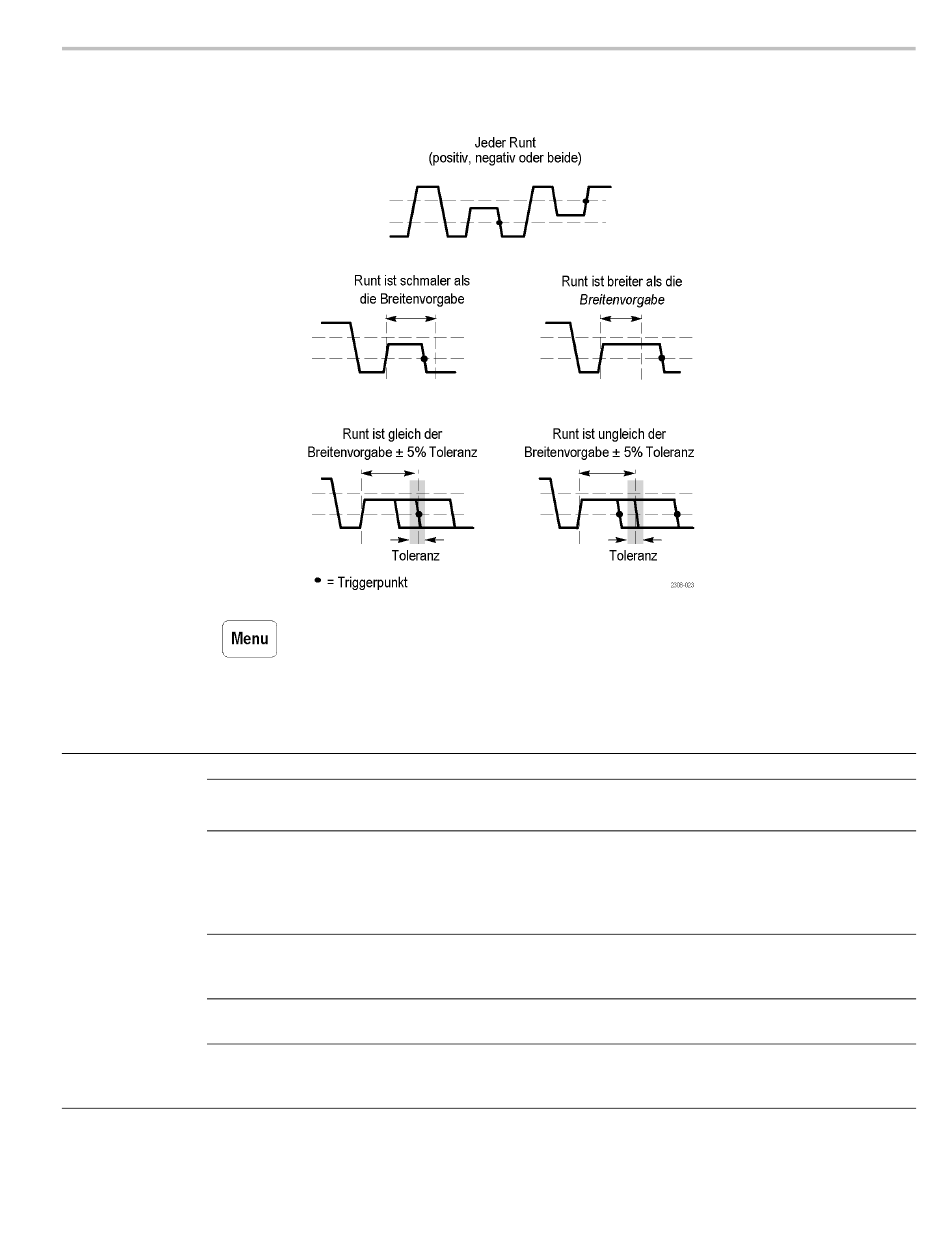

Runt-Impulstrigger-Bedingungen
Drücken Sie auf die Taste Menu im Menü Trigger, und drücken Sie anschließend
auf die untere Bildschirmtaste Typ, um Impuls auszuwählen. In der nachstehenden
Tabelle werden die Menüoptionen für die Triggerart Impuls und die Klasse Runt
aufgeführt.
Beschreibung
Legt die Runt-Signalquelle fest.
Legt Extern oder Extern dividiert durch 10 als Signalquelle fest.
Stellen Sie diesen Wert so ein, dass er mit dem Dämpfungsfaktor und dem
Tastkopftyp (Spannung oder Strom) übereinstimmt, der an den externen
Triggeranschluss angeschlossen ist. Drücken Sie die Menütaste, um den
Tastkopftyp auszuwählen. Verwenden Sie den Mehrzweckknopf, um den
Dämpfungsfaktor festzulegen. Die Standardwerte sind 1x und Spannung.
Legt die Wechselstromnetzfrequenz als Triggerquelle fest. Diese
Triggerquelle ist nur verfügbar, wenn das Oszilloskop an das Stromnetz
angeschlossen ist.
Legt den Kanal mit der niedrigsten Nummer in der Anzeige als
Triggerquelle fest.
Verwendet nacheinander jeden aktiven Kanal als Triggerquelle,
beginnend beim aktiven Kanal mit der niedrigsten Nummer bis zum
aktiven Kanal mit der höchsten Nummer. (Siehe Seite 102.)
Referenz
111
