Tastkopfkompensation
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
Passen Sie die Tastkopfeinstellung an, um Ihren Tastkopf auf den Eingangskanal
einzustellen. Dies sollten Sie immer dann tun, wenn Sie einen passiven Tastkopf
zum ersten Mal an einen Eingangskanal anschließen.

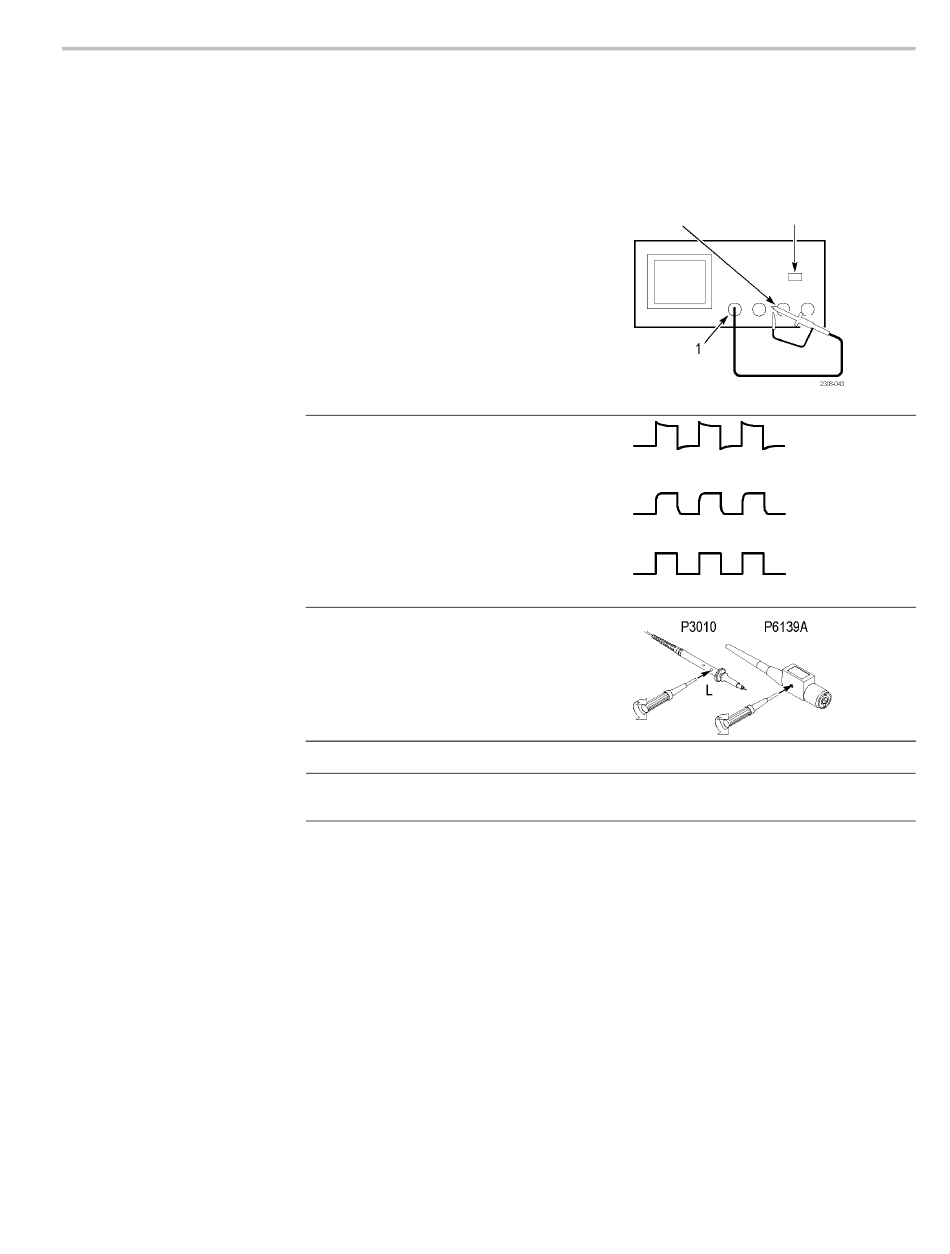

1. Schließen Sie den Oszilloskoptastkopf
an Kanal 1 an. Schließen Sie die
Tastkopfspitze und den Referenzleiter an
die TASTKOPFKOMP-Anschlüsse an, und
drücken Sie anschließend auf die Taste
Autoset.
Wenn Sie die Hakenspitze des
Tastkopfs verwenden, stellen Sie
einen ordnungsgemäßen Anschluss sicher,
indem Sie die Spitze fest auf den Tastkopf
drehen.
2. Überprüfen Sie die Form des angezeigten
Signals.
3. Ändern Sie, falls erforderlich, die
Tastkopfeinstellung.
HINWEIS.
In Anhang D: „Grundlegende Informationen zu Tastköpfen" erhalten
Sie weitere Informationen über die mit dem Oszilloskop gelieferten Tastköpfe.
TASTKOPFKOMP Taste Autoset
Überkompensiert
Unterkompensiert
Richtig kompensiert
