Zwei Signale Messen - Tektronix TDS3000C Serie Benutzerhandbuch

Anwendungsbeispiele
Automatische Messungen
auswählen

Zwei Signale messen

28
Wenn Sie mehr als einen Kanal verwenden, werden mit der Funktion Autoset
die vertikalen Optionen für jeden Kanal gesetzt und der aktive Kanal mit der
niedrigsten Nummer wird zum Einstellen der horizontalen und Triggeroptionen
verwendet.
Die meisten angezeigten Signale können mit dem Oszilloskop automatisch
gemessen werden. Um die Signalfrequenz und die Spitze‑zu‑Spitze‑Amplitude
zu messen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste MESSUNG, um das Menü Messung anzuzeigen.
2. Drücken Sie auf die Taste 1 und anschließend auf die Bildschirmtaste
Messung wählen für CH1.
3. Wählen Sie die Frequenz‑Messung.
4. Drücken Sie auf die Bildschirmtaste Weiter, und wählen die Messung Sp‑Sp
aus.
5. Drücken Sie auf die Taste Menu Off.

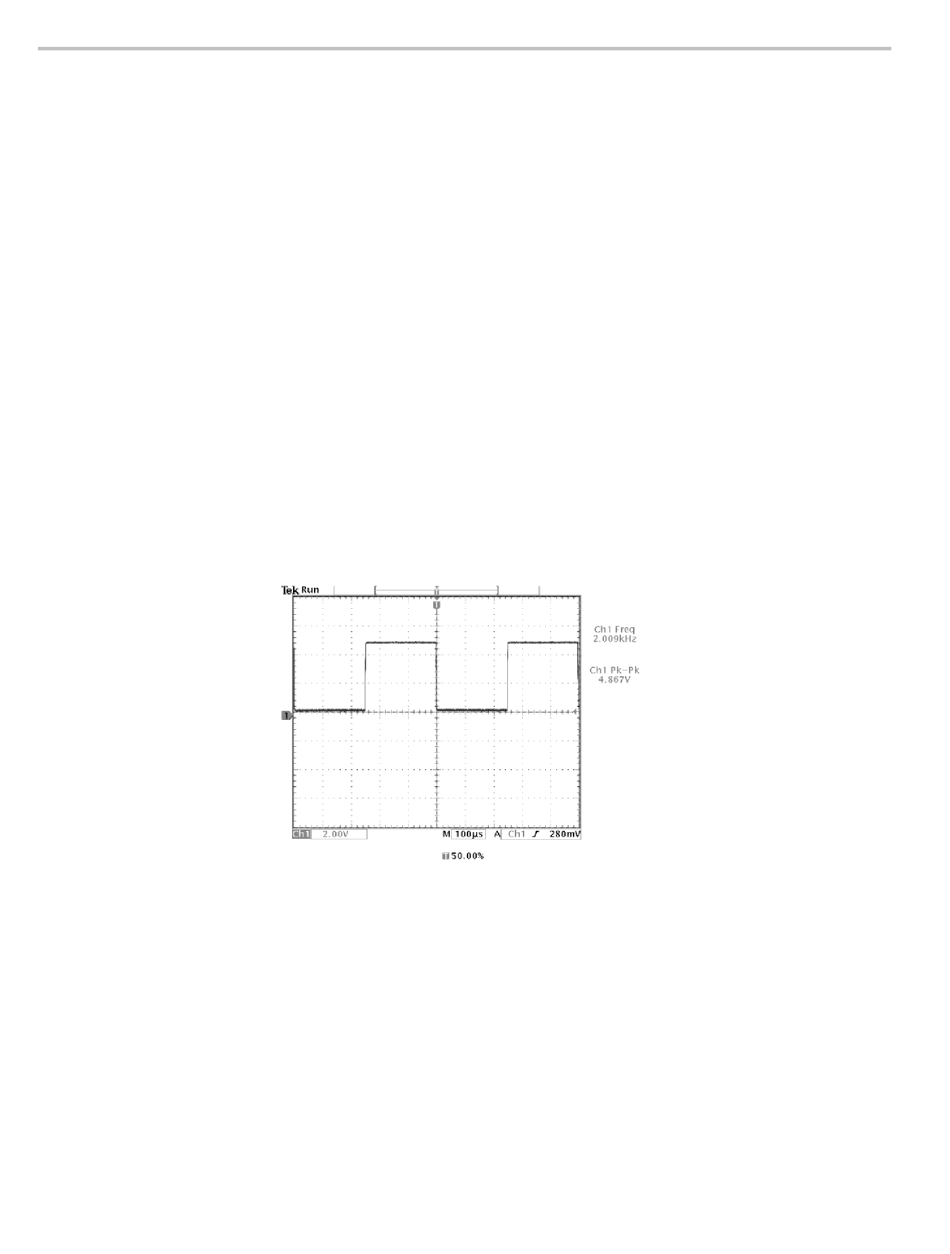

Die Messungen werden am Bildschirm angezeigt und aktualisiert, wenn sich
das Signal ändert.
Sie testen ein Gerät und müssen die Verstärkung des Audio‑Verstärkers messen.
Sie haben einen Audiosignalerzeuger, der am Verstärkereingang ein Signal
eingeben kann. Schließen Sie wie abgebildet am Verstärkereingang und -ausgang
zwei Oszilloskopkanäle an. Messen Sie beide Signalpegel, und verwenden Sie
diese Messungen zum Berechnen der Verstärkungsleistung.
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
