Anwendungsbeispiele
Cursor-Messungen

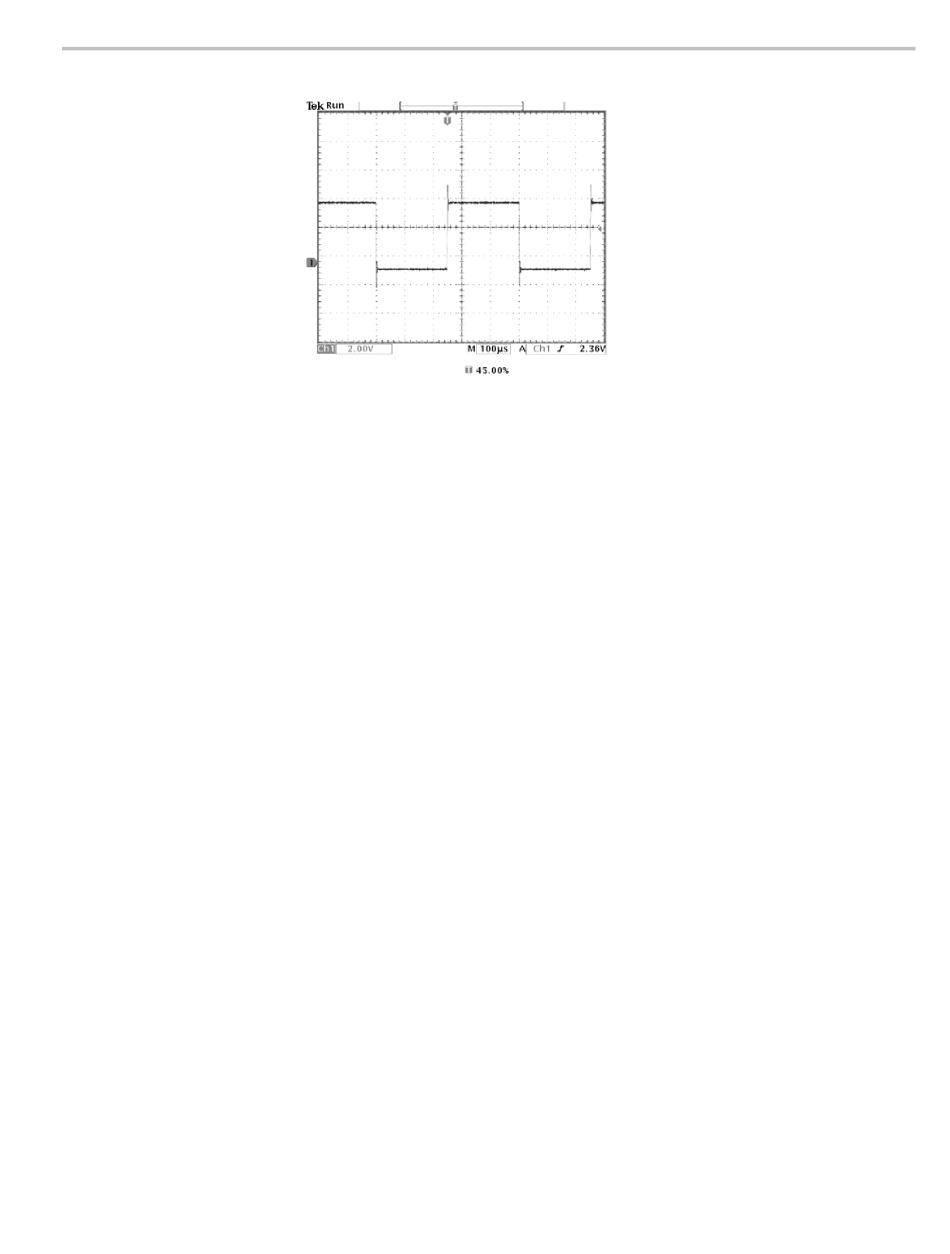

Sie können mit den Cursorn schnelle Signalmessungen durchführen. Um die
Ringfrequenz an der ansteigenden Flanke des Signals zu messen, gehen Sie wie
durchführen
folgt vor:
1. Drücken Sie auf die Taste CURSOR.
2. Drücken Sie auf die Bildschirmtaste Funktion.
3. Wählen Sie V‑Balken‑Cursor.
4. Drücken Sie auf die Bildschirmtaste V-Balken-Einheiten.
5. Wählen Sie 1/Sekunden (Hz).
6. Setzen Sie einen Cursor mit dem Mehrzweckdrehknopf auf den ersten
Spitzenwert des Rings.
7. Drücken Sie auf die Taste AUSWAHL.
8. Setzen Sie den anderen Cursor auf den nächsten Spitzenwert des Rings.
Die Cursor-Anzeige Δ zeigt eine gemessene Schwingungsfrequenz von 227 kHz
an.
