Quelle Ch1, Ch2 (Ch3, Ch4)
Ext
Ext/10
Ext. Tastkopf nnX Spannung /
Strom (nur 4 Kanäle)
Netz
Vert
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C

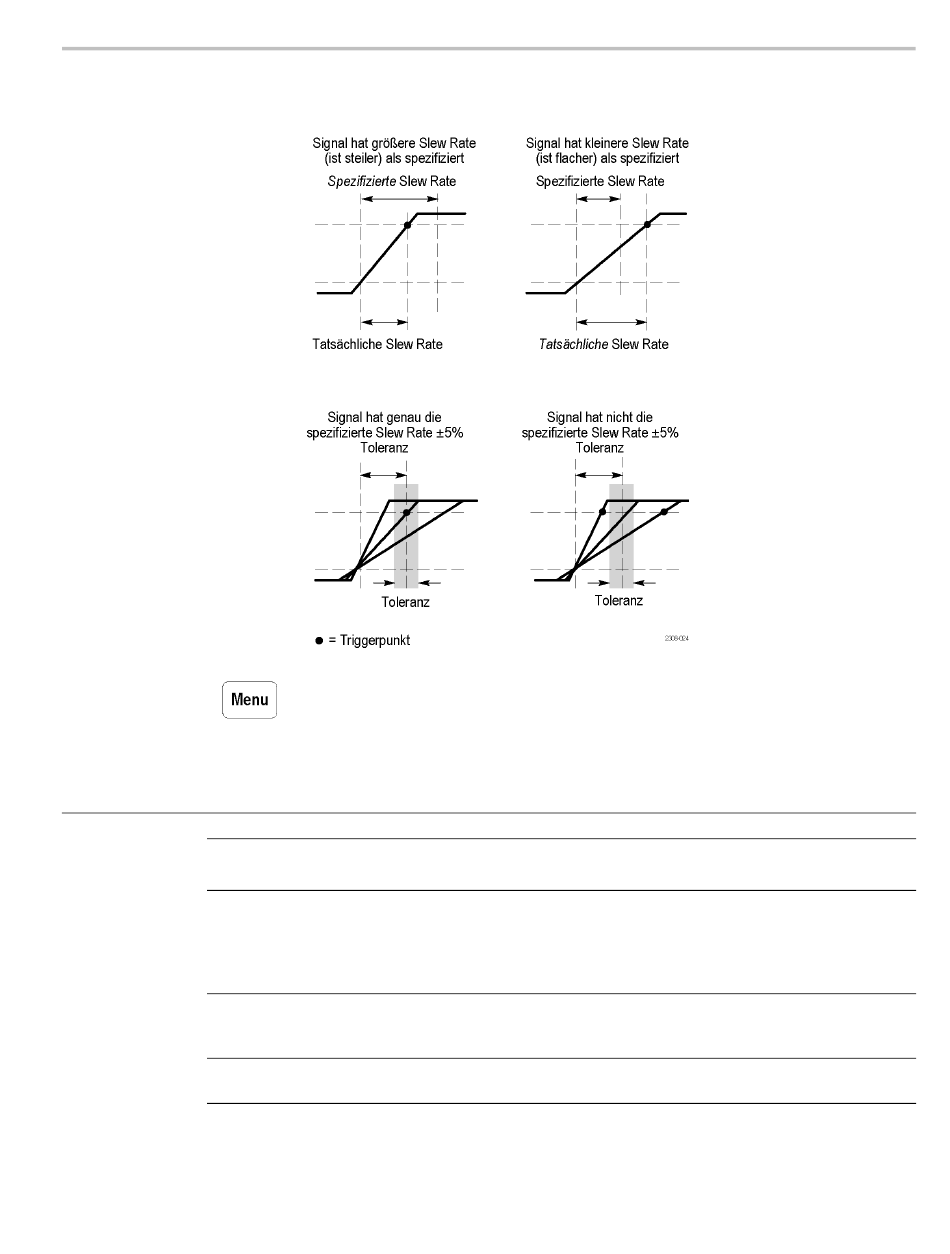

Slew Rate-Triggerungs-Bedingungen
Drücken Sie auf die Taste Menu im Menü Trigger, und drücken Sie anschließend
auf die untere Bildschirmtaste Typ, um Impuls auszuwählen. In der nachstehenden
Tabelle werden die Menüoptionen für die Triggerart Impuls und die Klasse Slew
Rate aufgeführt.
Beschreibung
Legt die Slew Rate-Signalquelle fest.
Legt Extern oder Extern dividiert durch 10 als Signalquelle fest.
Stellen Sie diesen Wert so ein, dass er mit dem Dämpfungsfaktor und dem
Tastkopftyp (Spannung oder Strom) übereinstimmt, der an den externen
Triggeranschluss angeschlossen ist. Drücken Sie die Menütaste, um den
Tastkopftyp auszuwählen. Verwenden Sie den Mehrzweckknopf, um den
Dämpfungsfaktor festzulegen. Die Standardwerte sind 1x und Spannung.
Legt die Wechselstromnetzfrequenz als Triggerquelle fest. Diese
Triggerquelle ist nur verfügbar, wenn das Oszilloskop an das Stromnetz
angeschlossen ist.
Legt den Kanal mit der niedrigsten Nummer in der Anzeige als
Triggerquelle fest.
