Benutzerhandbuch für die Oszilloskope der Serie TDS3000C

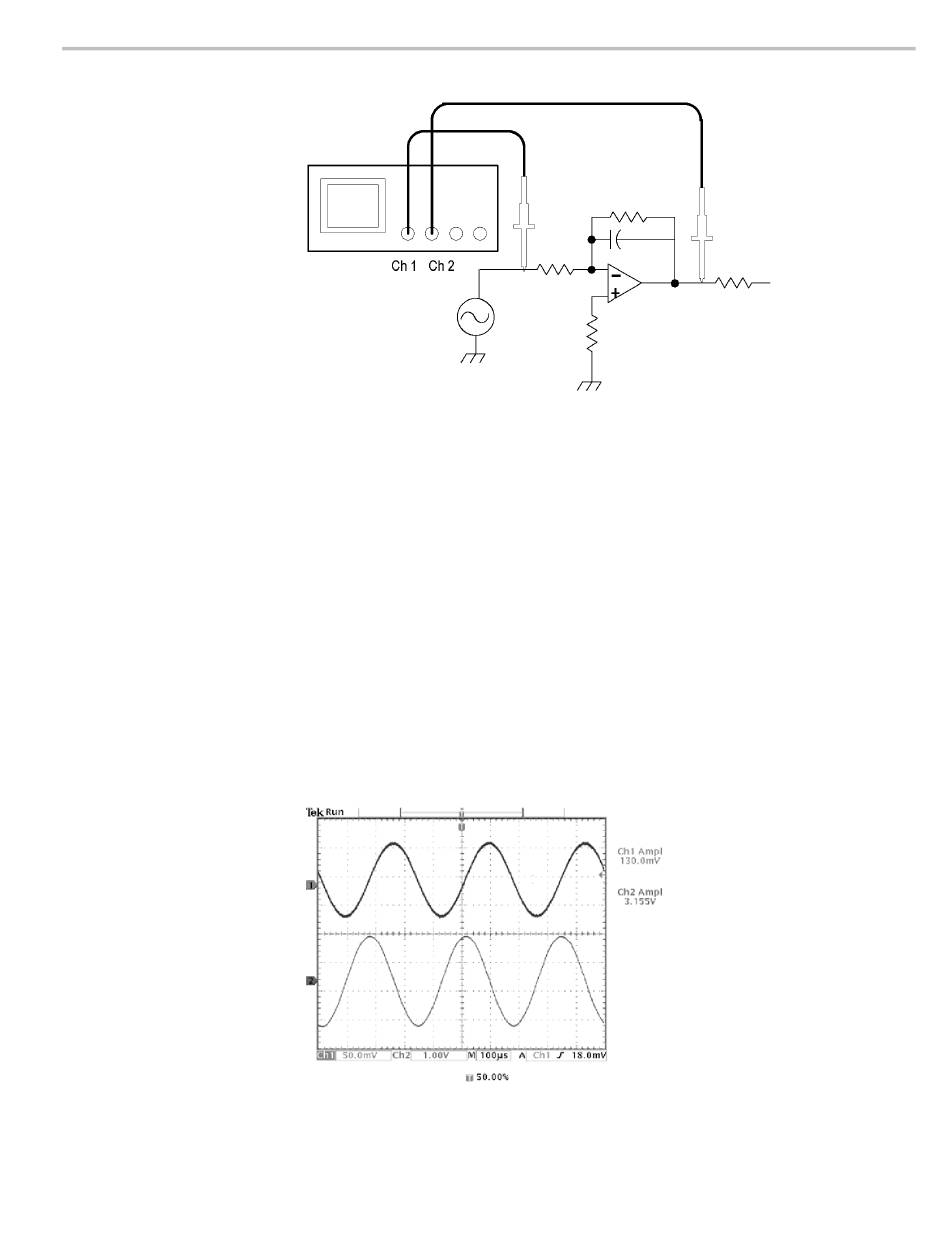

Um die an die Kanäle 1 und 2 angeschlossenen Signale anzuzeigen, gehen Sie
wie folgt vor:
1. Drücken Sie auf die Tasten für Kanal 1 und Kanal 2, um beide Kanäle zu
aktivieren.
2. Drücken Sie auf die Taste Autoset.
Um für beide Kanäle Messungen auszuwählen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste MESSUNG, um das Menü Messung anzuzeigen.
2. Drücken Sie auf die Taste 1 und anschließend auf die Bildschirmtaste
Messung wählen für CH1.
3. Wählen Sie die Amplituden‑Messung.
4. Drücken Sie auf die Taste 2 und anschließend auf die Bildschirmtaste
Messung wählen für CH2.
5. Wählen Sie die Amplituden‑Messung.
6. Berechnen Sie die Verstärkungsleistung mit den folgenden Gleichungen:
