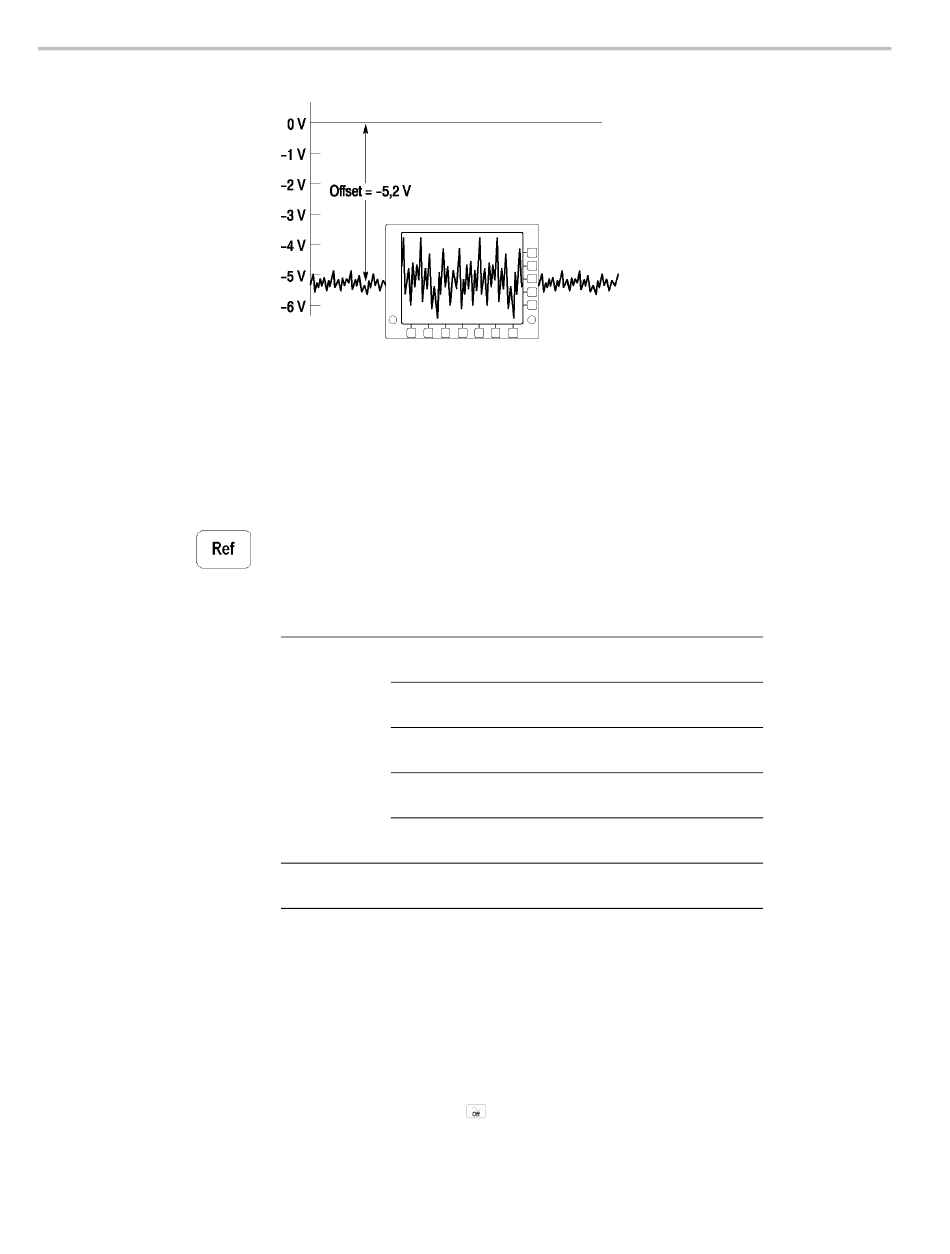

Referenz
Taste Ref
Wichtige Punkte
126
50 Ω-Schutz. Wenn Sie einen Abschlusswiderstand von 50 Ω verwenden, ist der
maximale vertikale Skalierungsfaktor auf 1 V/div beschränkt. Wenn Sie eine sehr
hohe Eingangsspannung anlegen, schaltet das Oszilloskop automatisch auf den
1 MΩ‑Abschlusswiderstand, um den integrierten 50 Ω‑Abschluss zu schützen.
Drücken Sie auf die Taste Ref, um das Referenzmenü anzuzeigen. Rufen Sie eines
der Untermenüs auf, um ein Referenzsignal anzuzeigen oder es als ausgewähltes
Referenzsignal zu bestimmen.
Unten Seite
Ref 1 Ch1 in Ref1
speichern
Ch2 in Ref1
speichern
Ch3 in Ref1
speichern
Ch4 in Ref1
speichern
Math in Ref1
speichern
Ref 2, Ref 3, Identische Einstellungen für die Referenzsignale Ref
Ref 4 2, Ref 3 und Ref 4.
Referenzsignale auswählen und anzeigen. Sie können alle vier Referenzsignale
gleichzeitig anzeigen. Drücken Sie auf das Untermenü, um ein bestimmtes
Referenzsignal auszuwählen. Das ausgewählte Signal wird heller als die anderen
Referenzsignale angezeigt.
Entfernen von Referenzsignalen aus der Anzeige. Um ein Referenzsignal aus der
Anzeige zu entfernen, wählen Sie dieses Referenzsignal aus und drücken Sie
auf die Taste Signal Off
Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
Beschreibung
Speichert Kanal 1 im
Referenzsignal Ref 1.
Speichert Kanal 2 im
Referenzsignal Ref 1.
Speichert Kanal 3 im
Referenzsignal Ref 1.
Speichert Kanal 4 im
Referenzsignal Ref 1.
Speichert das mathematische
Signal im Referenzsignal Ref 1.
.
