Anwendungsbeispiele
Dieser Abschnitt beschreibt Möglichkeiten, das Gerät bei allgemeinen Fehlerbehebungsaufgaben einzusetzen und seinen
Einsatzbereich auszudehnen.
Erfassen von intermittierenden Anomalien
Eine der schwierigsten Aufgaben, mit denen Entwurfsingenieure zu tun haben, ist das Herausfinden der Ursachen von
intermittierenden Fehlern. Wenn Sie wissen, nach welchem Typ von Anomalie Sie zu suchen haben, ist es leicht, die
erweiterte Triggerfunktion des Oszilloskops so zu konfigurieren, dass die Anomalie isoliert werden kann. Wenn Sie jedoch
nicht wissen, wonach Sie suchen sollen, kann dies eine außerordentlich mühselige und zeitaufwändige Aufgabe sein,
insbesondere angesichts der niedrigen Signalerfassungsrate bei traditionellen Digitalspeicher-Oszilloskopen.
Digital-Phosphor-Oszilloskope, die mit der DPX-Technologie ausgestattet sind, weisen einen außerordentlich schnellen
Erfassungsmodus auf, der als „FastAcq" bezeichnet wird, mit dem Sie in Sekunden- oder Minutenschnelle solche Anomalien
finden können. Ein normales Digital-Speicheroszilloskop (DSO) würde Stunden oder Tage benötigen, um dasselbe
Ereignis zu finden.
Gehen Sie folgendermaßen vor, um intermittierende Anomalien zu erfassen.

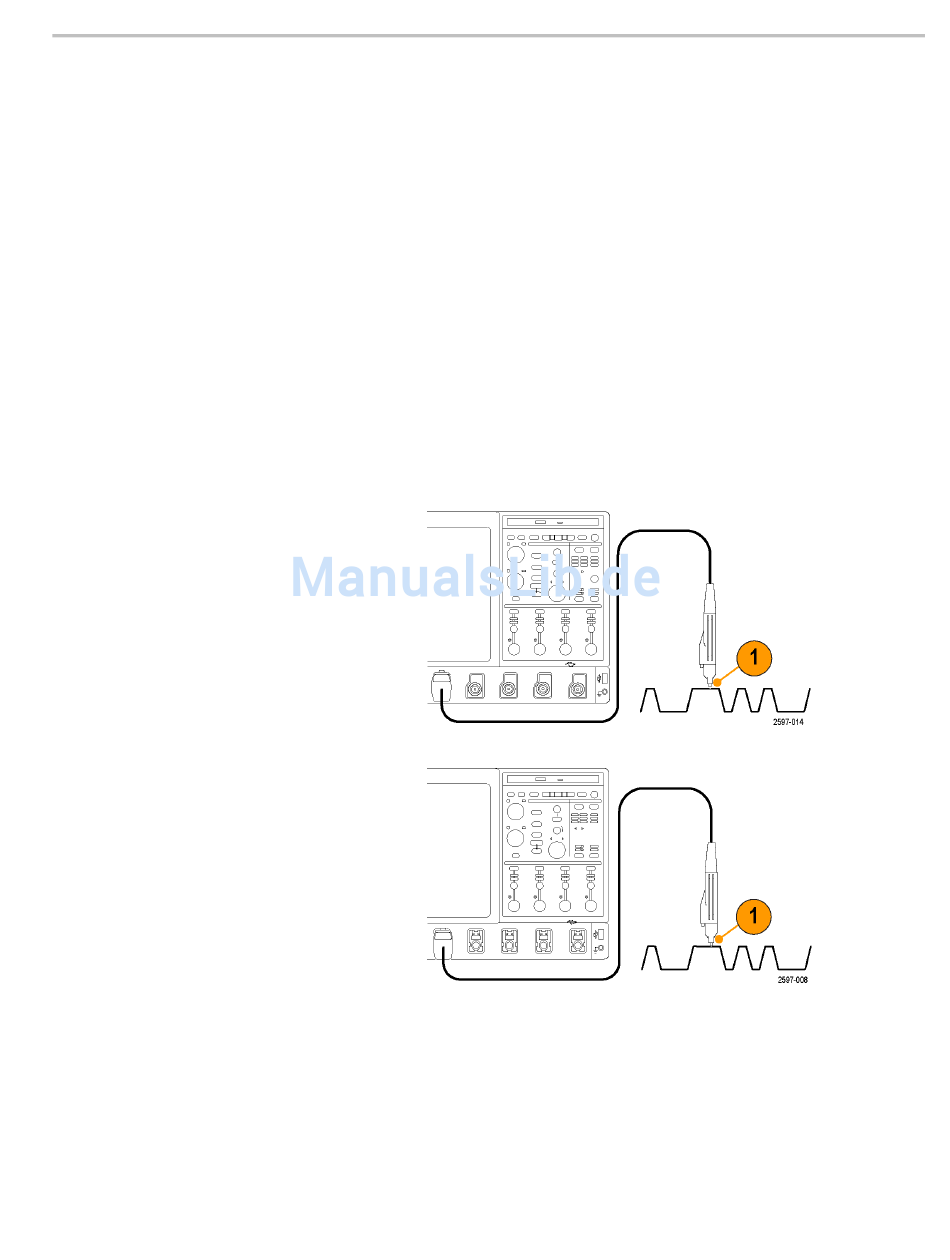

1. Schließen Sie den Tastkopf an die Quelle
des Eingangssignals an.
Schnellstart-Benutzerhandbuch für die DPO7000-Serie und die DPO/DSA70000/B-Serie
Modelle mit <4 GHz
Modelle mit ≥4 GHz
