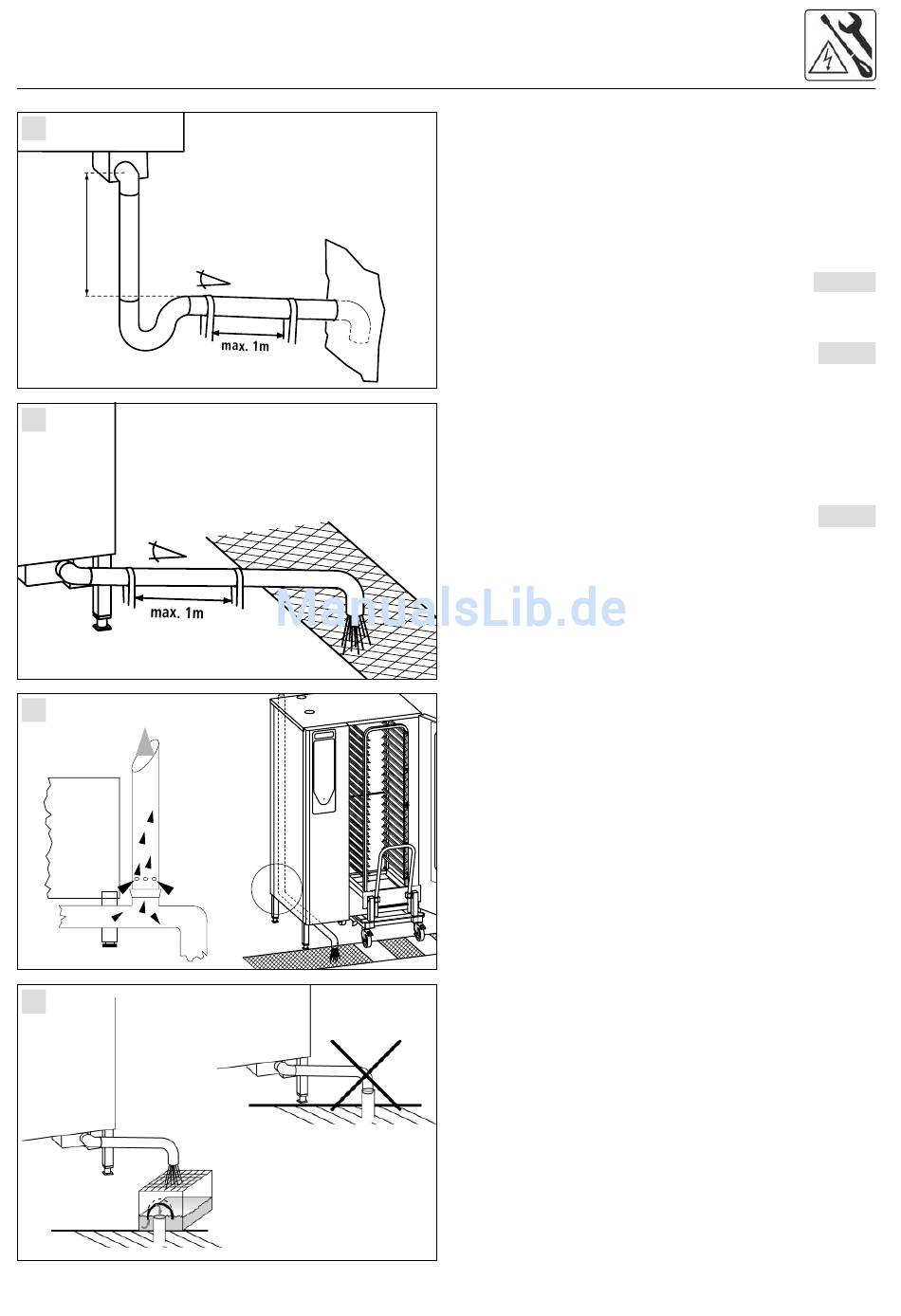

Abwasseranschluß
1
250-
300mm
2
min. 3° / 5%
Ø 50mm
3
4
124
min. 3° / 5%
Ø 50mm
• Gerät entspricht den einschlägigen Vorschriften
(DVGW, SVGW, KIWA, WRC)
• Dampftemperaturbeständiges Rohr - Kein Schlauch
• Rohr DN 50 mit konstantem Gefälle (mind. 5% bzw. 3°),
keine Reduzierung des Rohrdurchmessers vornehmen.
• Festanschluß mit Geruchsverschluß ist zulässig, belüftete
Auslaufstrecke ist integrierter Bestandteil des
Gerätes
• Mit Hilfe eines zusätzlichen Steigrohres kann
überschüssiger Dampfaustritt am Geräteablauf reduziert
werden.
• Abflußdimensionierung beachten: kurzzeitige Abpump-
menge des Dampfgenerators 0,7 l/sec
• Mittlere Abwassertemperatur: 65°C
• Geltende Norm: DIN 1986, T1
• Bei vorhandenem Bodenablauf ohne Geruchsverschluß
muß eine freie Auslaufstrecke von 2 cm gegeben sein.
Bild 1,2
Bild 3
Bild 4
