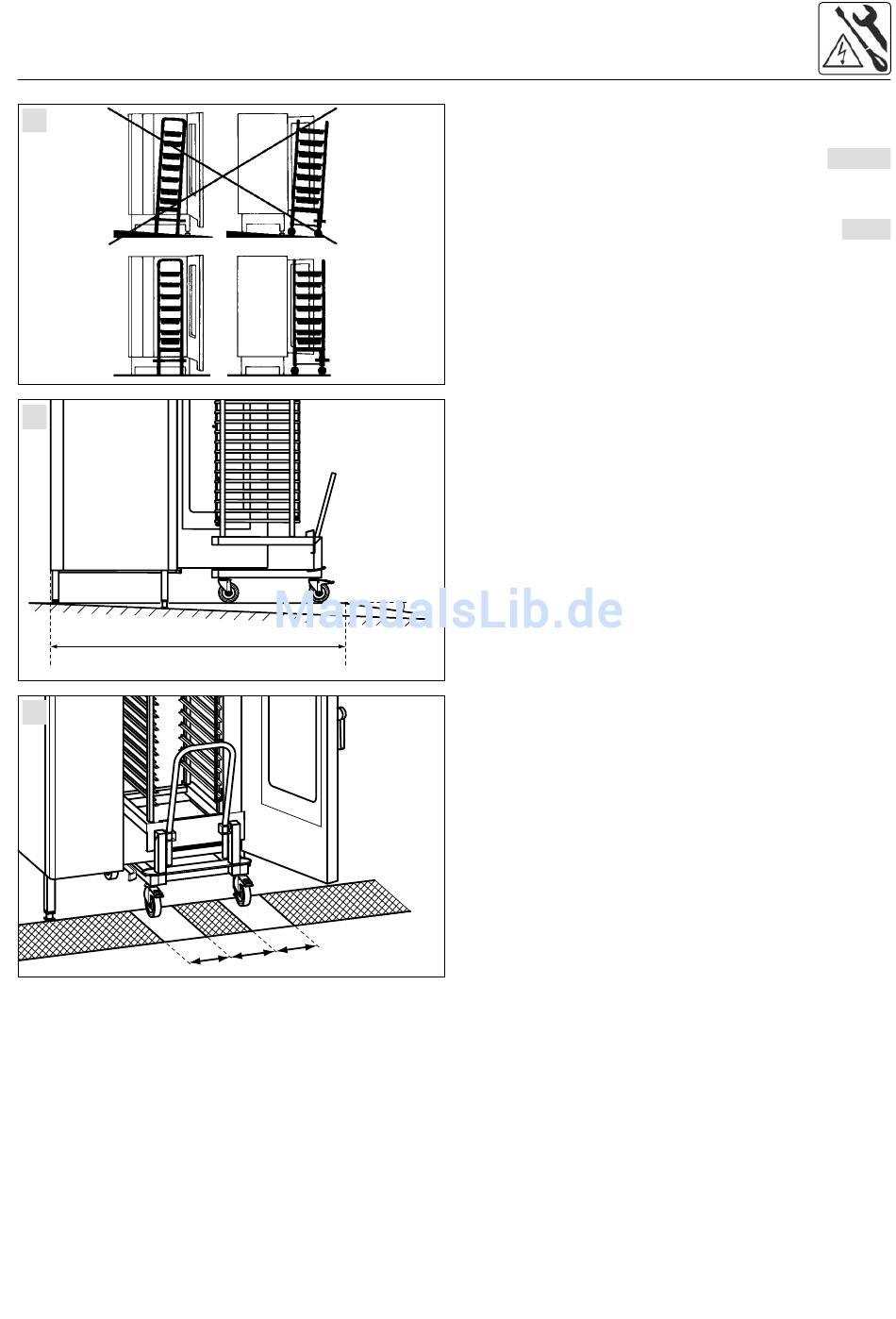

Ausrichtung Hordengestellwagen 20x1/1 GN und 20x2/1 GN
1
2
20x1/1 GN: 1705mm
20x2/1 GN: 2031mm
3
20x1/1 GN:
a: 200mm
b: 271mm
20x2/1 GN:
a: 200mm
b: 345mm
a
b
a
Ist der Boden nicht eben, muß die Unebenheit durch eine
selbstgefertigte Einfahrrampe ausgeglichen werden, dabei
darf der Anfahrwinkel max 4° betragen.
Befindet sich vor dem Standgerät ein Ablaufgitter, muß im
Einfahrbereich des HGW eine Überfahrhilfe angebracht
sein.
max. 4°
Bild 1,2
Bild 3
