Haustechnik
Inspektionsarbeiten die von
Elektrofachkräften durchführbar sind
Achtung! Vor Öffnen der Servicetüre und Arbeiten an
spannungführenden Teilen ist der ClimaPlus Combi
spannungsfrei zu schalten!
1. Auswechseln der
Garraumbeleuchtung
Bei Ausfall der Garraumbeleuchtung ist die Halogenlampe
auszutauschen.
Schalten Sie zuerst das Gerät spannungsfrei!
Decken Sie den Geräteablauf im Garraum mit einem Tuch ab
und entfernen Sie mit einem 8-mm-Schlüssel
die 4 Schrauben des Glashalterahmens.
Nehmen Sie den Rahmen mit Glas und Dichtungen ab.
Ersetzen Sie die Halogen-Glühlampe durch eine neue
12 Volt, 10 W, 300 °C Glühlampe (ET Nr. 3024.0201).
Ersetzen Sie ebenfalls die beiden Dichtungen.
Dichtungsrahmen außen: ET Nr. 5110.1022
Dichtungsrahmen innen: ET Nr. 5110.1023
Bitte achten Sie darauf, daß die Glühlampe nicht mit den
Fingern berührt werden darf.
Schrauben Sie den Halterahmen mit Glas und Dichtungen
wieder fest und schalten Sie das Gerät ein.
2. Auswechseln der Türdichtung
Die Türdichtung besteht aus einem fertig vulkanisierten
Rahmen und ist in eine Führung am Garraum gesteckt.
Sollte eine Dichtung ausgewechselt werden müssen,
ziehen Sie die alte Dichtung aus der Führung heraus.
Reinigen Sie die Führungsschiene von Verunreinigungen.
Achten Sie beim Einbau der Dichtung darauf,
daß der rechteckige Teil der Dichtung vollständig im
Aufnahmerahmen steckt.
Bei der Montage ist vorheriges Anfeuchten der Haltelippen
mit Seifenwasser empfehlenswert.
Garraumdichtung Typ 6 x 1/1
Garraumdichtung Typ 10 x 1/1
Garraumdichtung Typ 10 x 2/1
Garraumdichtung Typ 20 x 1/1
Garraumdichtung Typ 20 x 2/1
108
®

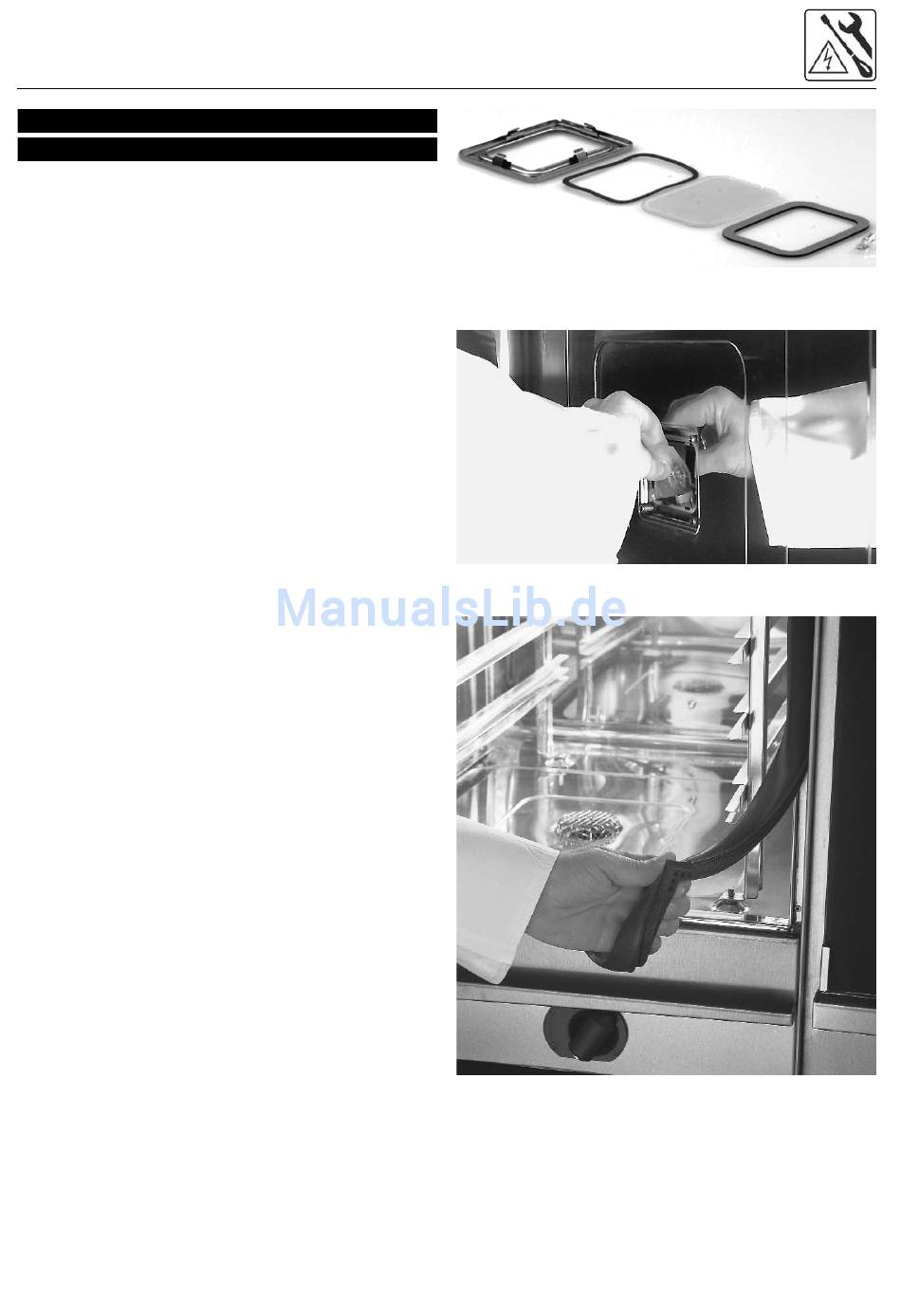

Garraumbeleuchtung kpl. (Schrauben, Rahmen, Dichtung Glas, Dichtung, Reflektor Lampe).
Einsetzen der Halogen-Glühlampe.
Türdichtung mit Führung.
ET Nr. 5105.1020
ET Nr. 5105.1021
ET Nr. 5105.1022
Hinweis:
ET Nr. 5105.1023
Bei Entsorgung der Platine oder des Gerätes muß die Batterie
ET Nr. 5105.1024
der Steuerungsplatine separat entsorgt werden.
