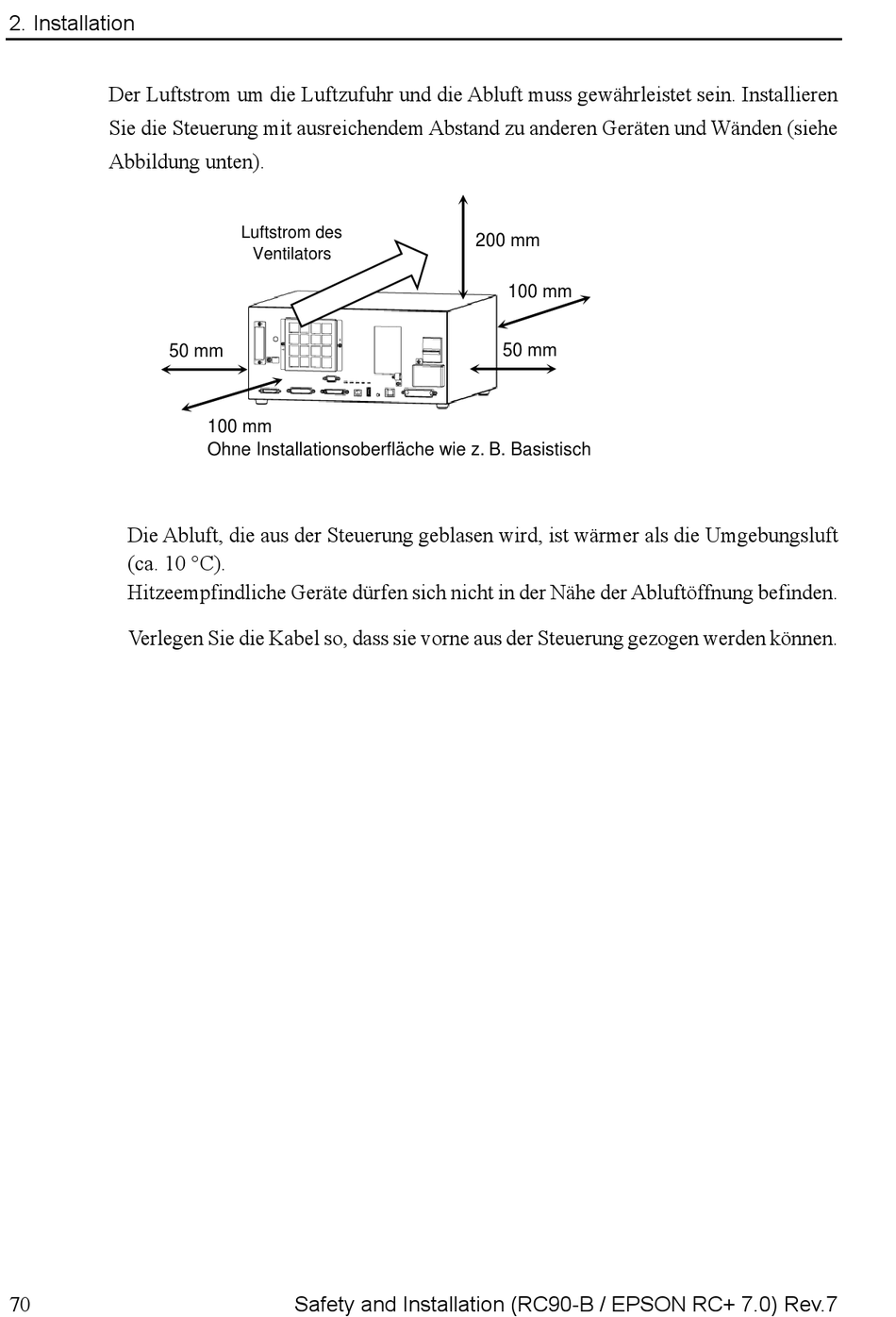

2. Installation
Der Luftstrom um die Luftzufuhr und die Abluft muss gewährleistet sein. Installieren
Sie die Steuerung mit ausreichendem Abstand zu anderen Geräten und Wänden (siehe
Abbildung unten).
50 mm
Die Abluft, die aus der Steuerung geblasen wird, ist wärmer als die Umgebungsluft
(ca. 10 C).
Hitzeempfindliche Geräte dürfen sich nicht in der Nähe der Abluftöffnung befinden.
Verlegen Sie die Kabel so, dass sie vorne aus der Steuerung gezogen werden können.
70
Luftstrom des
Ventilators
100 mm
Ohne Installationsoberfläche wie z. B. Basistisch
Safety and Installation (RC90-B / EPSON RC+ 7.0) Rev.7
200 mm
100 mm
50 mm
