ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,

4.3 Einbau

ControlMaster ist zur Schalttafelmontage bestimmt. Für die
NEMA4X-Schutzart ist eine Tafeldicke von 2,5 mm erforderlich.
Montieren Sie den Regler wie folgt:
1. Schneiden Sie eine Öffnung in der für den Regler
passenden Größe in die Tafel. (Die Abmessungen
finden Sie auf Seite 10, Abschnitt 4.2.)
2. Schieben Sie den Regler in den Tafelausschnitt.
Erläuterungen zu Abb. 4.4:
3. Setzen Sie die obere Spannklammer A oben an der
Vorderseite des Gehäuses an der Tafel an.
4. Setzen Sie den Spannklammeranker B in den Schlitz
C ein.
5. Ziehen Sie die Spannklammerankerschraube D an,
bis die Spannklammer A fest an der Tafel sitzt.
Achtung. Ziehen Sie die Schraube nicht zu fest an.
6. Wiederholen Sie die Schritte 3 bis 5, um die untere
Spannklammer E und den Spannklammeranker F
anzubringen.
12
1 1 1
/ , / und / DIN
8 4 2
B
A
E

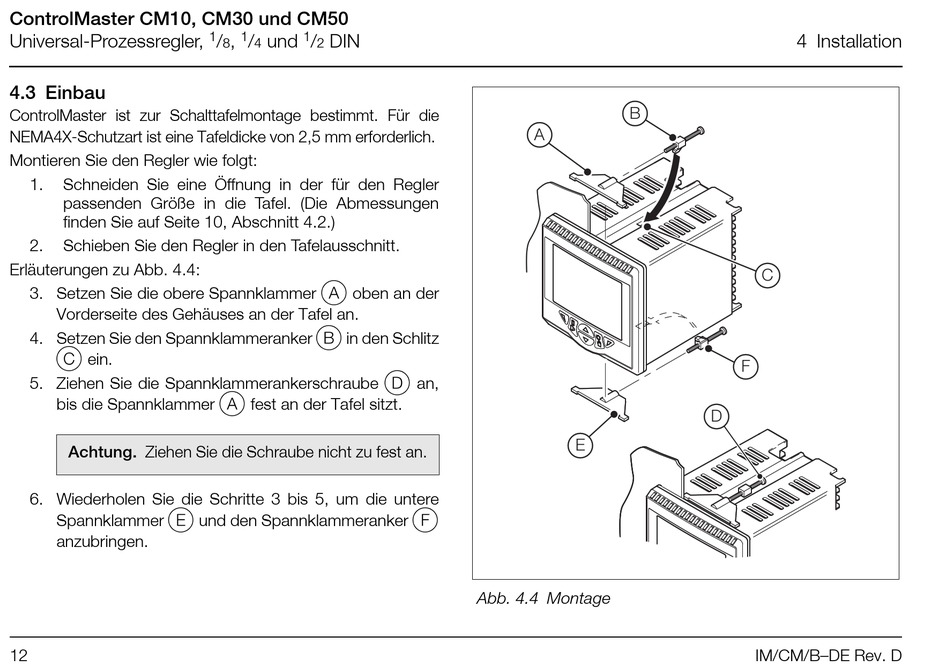

Abb. 4.4 Montage
4 Installation
C
F
D
