ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,

4.3 Einbau

4.3.1 Anzeigegerät CM15
ControlMaster ist zur Schalttafelmontage bestimmt. Für die
NEMA4X-Schutzart ist
erforderlich.
Montieren Sie den Anzeiger wie folgt in der Schalttafel:
1. Schneiden Sie eine Öffnung in der für den Anzeiger
passenden Größe
Abmessungen finden Sie auf Seite 10.)
2. Schieben Sie den Anzeiger in den Tafelausschnitt.

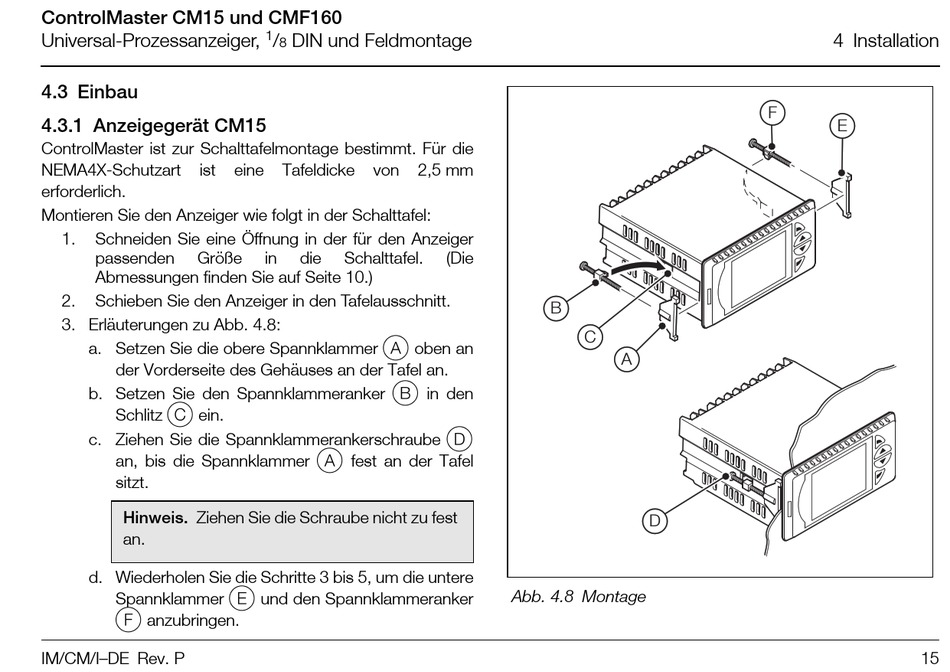

3. Erläuterungen zu Abb. 4.8:
a. Setzen Sie die obere Spannklammer A oben an
der Vorderseite des Gehäuses an der Tafel an.
b. Setzen Sie den Spannklammeranker B in den
Schlitz C ein.
c. Ziehen Sie die Spannklammerankerschraube D
an, bis die Spannklammer A fest an der Tafel
sitzt.
Hinweis. Ziehen Sie die Schraube nicht zu fest
an.
d. Wiederholen Sie die Schritte 3 bis 5, um die untere
Spannklammer E und den Spannklammeranker
F anzubringen.
IM/CM/I–DE Rev. P
1
/ DIN und Feldmontage
8
eine Tafeldicke von
in die Schalttafel.
2,5 mm
(Die
B
C
Abb. 4.8 Montage
F
A
D
4 Installation
E
15
