7.8 Laakeripesä
7.8.1 Laakeripesän rasvavoitelu

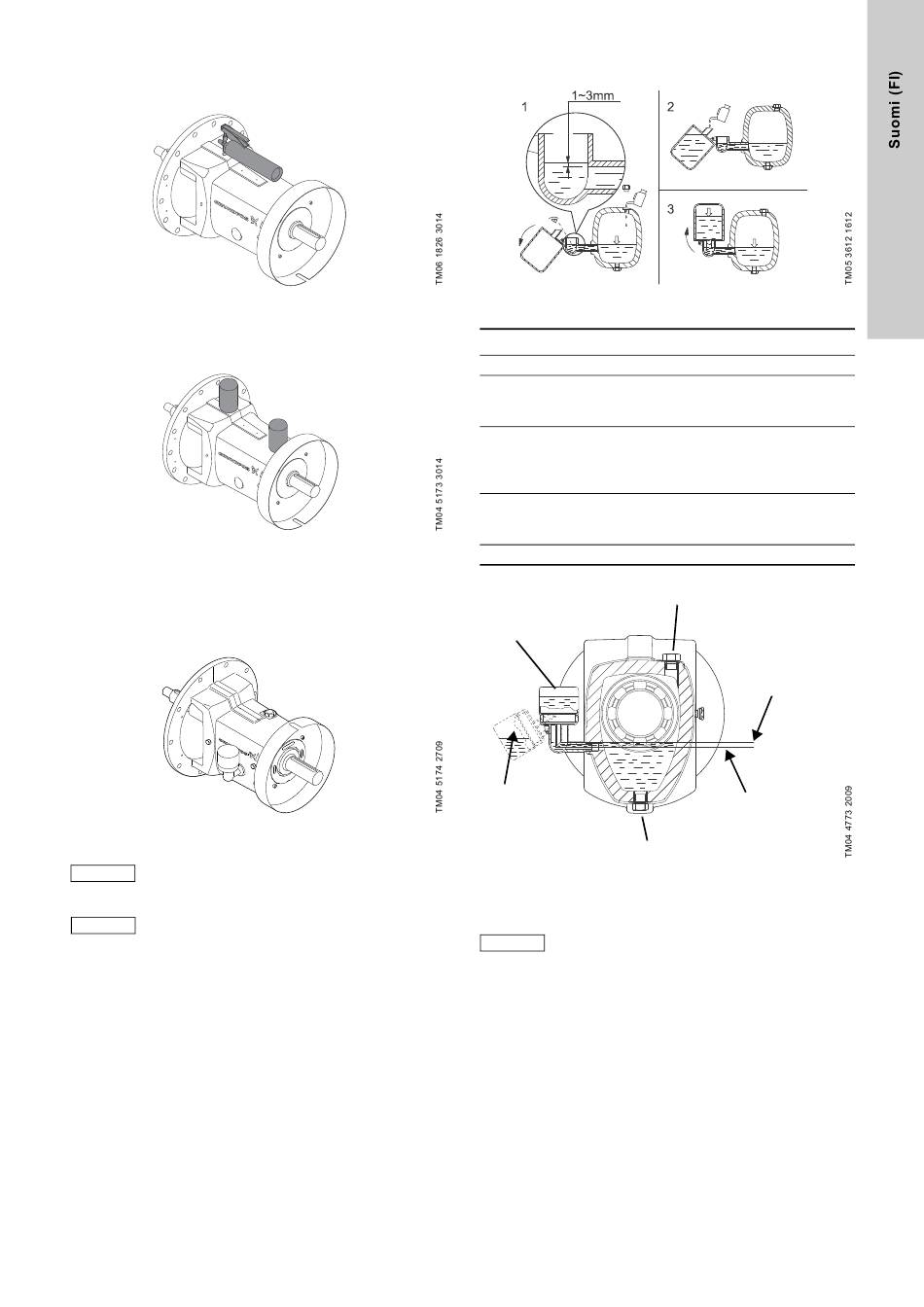

Kuva 19 Laakeripesä ja rasvanipat
Voitele laakerit voitelupistoolilla. Katso voiteluvälien suositukset
kohdasta 11.2.1 Rasvavoidellut
Kuva 20 Laakeripesä ja automaattiset rasvavoitelulaitteet
Voitelulaitteet toimitetaan erikseen. Irrota rasvanipat ja asenna
voitelulaitteet laakeripesän päälle. Aseta voitelulaitteet tyhjene-
mään 12 kuukauden kuluessa valmistajan ohjeiden mukaan.
7.8.2 Laakeripesä, jossa on ulkoinen öljysäiliö
Kuva 21 Laakeripesä, jossa on ulkoinen öljysäiliö
Laakeripesään ei täytetä öljyä tehtaalla ennen toimi-
Huomio
tusta.
Asenna ulkoinen öljysäiliö laakeripesään ennen kuin
laakeripesä täytetään öljyllä. Katso ohjeet säiliöön
Huomaa
kiinnitetystä tarrasta.
laakerit.
Öljyn täyttö
Kuva 22 Öljyn täyttö
Vaihe Toimenpide
1 Irrota täyttötulppa.
Käännä ulkoinen öljysäiliö alas ja kaada öljyä täyttöau-
2 kon kautta, kunnes öljyn pinta on putkikäyrän tasolla.
Katso nro 1 kuvasta 22.
Täytä ulkoinen öljysäiliö öljyllä ja napsauta se takaisin
toiminta-asentoon. Nyt laakeripesä täyttyy öljyllä. Täy-
3
tön aikana säiliössä näkyy ilmakuplia. Jatka täyttöä,
kunnes öljyä on riittävästi. Katso nro 2 kuvasta 22.
Kun säiliössä ei enää näy ilmakuplia, täytä säiliö vielä
4 kerran ja napsauta takaisin toiminta-asentoon. Katso
nro 3 kuvasta 22.
5 Asenna täyttötulppa.
Täyttötulppa
Ulkoinen öljysäi-
liö täynnä
Öljyn pinta ulkoi-
sessa öljysäiliössä
täytön aikana
Tyhjennystulppa
Kuva 23 Öljyn täyttö
Öljyä on aina oltava laakeripesässä kuvan
nen määrä.
Huomio
Tarkasta öljymäärä säännöllisesti käytön aikana ja
lisää öljyä tarvittaessa. Öljyn pinnan on aina oltava
näkyvissä tarkastuslasin läpi.
Öljymäärän tarkastus
Laakeripesässä on aina riittävästi öljyä, kun ulkoinen öljysäiliö
toimii oikein. Voit tarkastaa ulkoisen öljysäiliön toiminnan tyhjen-
tämällä öljyä hitaasti tyhjennystulpan kautta, kunnes ulkoinen
öljysäiliö alkaa toimia eli säiliössä näkyy ilmakuplia.
Oikea öljymäärä
ulkoisella öljysäili-
öllä varustetussa
laakeripesässä
käytön aikana
Öljyn pinta täy-
tön aikana
23 mukai-
