Collegamento di tubi flessibili
• Spingere saldamente il tubo flessibile nel raccordo e, a
seconda del tipo di connessione, fissarlo usando un comple-
mento adatto o una clip di supporto.
• Posizionare la guarnizione.
• Avvitare la valvola usando il dado di raccordo.

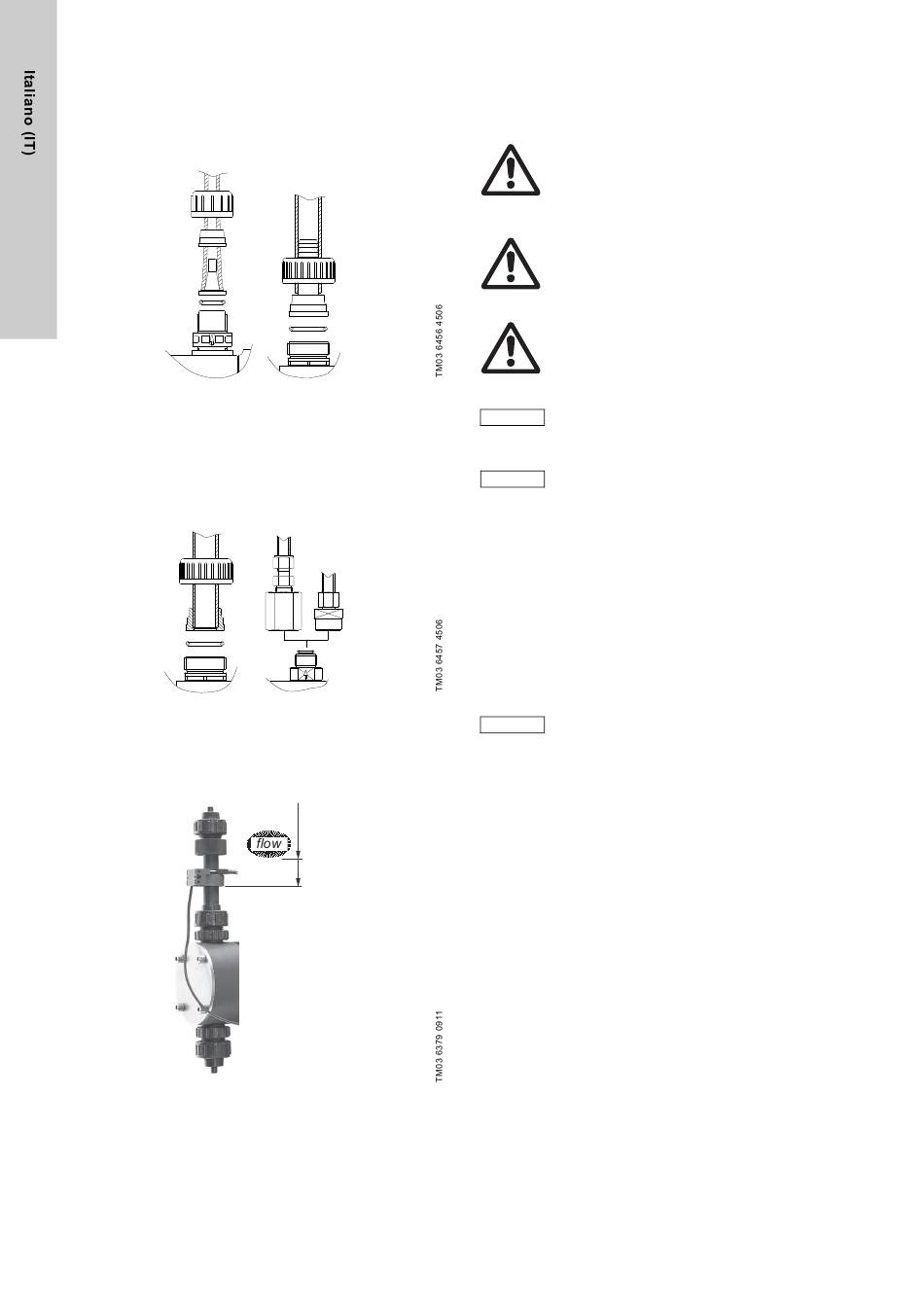

Fig. 12 Collegamento di tubi flessibili
Collegamento di tubi rigidi DN 20
• A seconda del tipo di materiale e connessione, devono essere
incollati (PVC), saldati (PP, PVDF o acciaio inossidabile) o
inseriti a forza (acciaio inossidabile).
• Posizionare la guarnizione.
• Avvitare la valvola usando il dado di raccordo.
Fig. 13 Collegamento di tubi rigidi DN 20
Usare un regolatore di dosaggio
• Avvitare il regolatore di dosaggio sulla valvola di mandata.
• Collegare il condotto di mandata al regolatore di dosaggio.
Fig. 14 Regolatore di dosaggio
216
2 mm

6. Collegamenti elettrici

Assicurarsi che la pompa sia compatibile con la tensione di ali-
mentazione che verrà usata.
Avvertimento
Le connessioni elettriche devono essere eseguite
solo da personale qualificato!
Prima di collegare il cavo di alimentazione e i relè di
contatto disinserire la tensione di rete!
Attenersi alle norme di sicurezza locali!
Avvertimento
L'involucro della pompa deve essere aperto solo da
personale autorizzato da Grundfos!
Avvertimento
Proteggere i collegamenti dei cavi e i connettori da
corrosione e umidità.
Rimuovere i cappucci di protezione solo dalle prese
utilizzate.
L'alimentazione deve essere isolata elettricamente
Attenzione
dagli ingressi e uscite di segnali.
Per spegnere la pompa si disinserisce l'alimenta-
zione elettrica.
Nota
Non inserire la tensione di rete finché non si sta per
avviare la pompa.
6.1 Versioni con spina elettrica
• Collegare la spina alla presa elettrica.
6.2 Versioni senza spina elettrica
• Collegare il motore in base allo schema elettrico nella morset-
tiera.
Osservare il senso di rotazione!
Il cliente deve fornire un dispositivo di protezione del
motore, regolato sulla corrente nominale del motore
stesso. Questo è richiesto anche per le versioni con
unita di controllo AR!
Attenzione
Se la pompa viene usata con un convertitore di fre-
quenza, i ponticelli nella morsettiera devono essere
impostati in conformità con la tensione del converti-
tore.
I ponticelli dei motori trifase sono impostati in fab-
brica per la connessione a stella.
