• Piezīme sistēmai izplūdes pusē: lai aizsargātu cauruļvadu,
jālieto pulsāciju regulētājs (8i) stingrai caurulei, kas ir garāka
par 3 metriem, un cauruļvadam, kura garums pārsniedz
5 metrus.

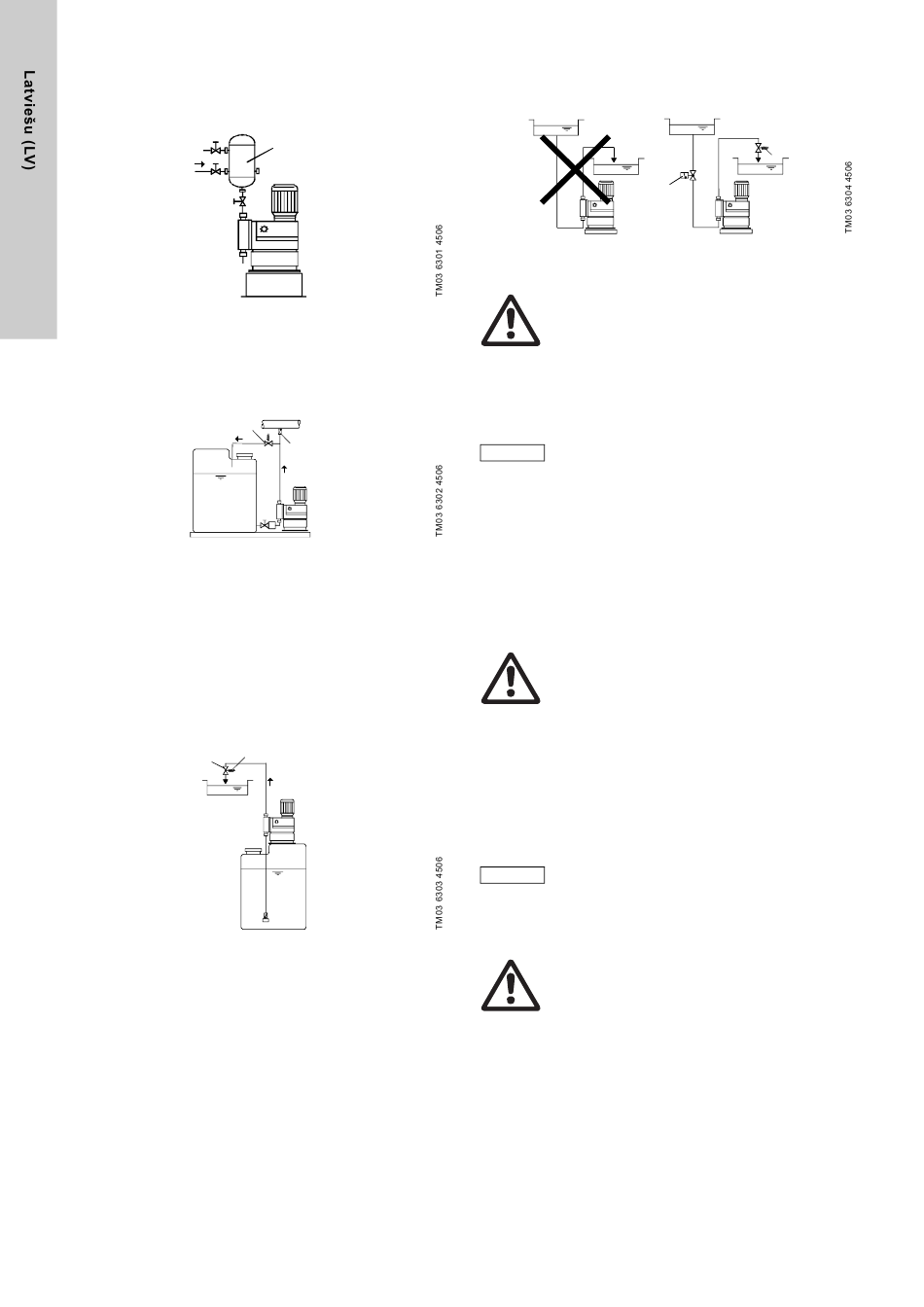

8. ilustr. Sistēma ar pulsāciju regulētāju izplūdes pusē
• Degazēšanas un viskozai vielai: iesūkšana no augšas.
• Lai aizsargātu dozēšanas sūkni un spiedcauruli pret
pārmērīgu spiediena paaugstināšanos, spiedcaurulē
jāuzstāda drošības vārsts (6i).
6i
9. ilustr. Sistēma ar drošības vārstu
Ar dozējamās vielas atvērtu izplūdi vai pretspiedienu, kas ir
zemāks par 1 bāru
• Uzreiz pirms izplūdes vai iesmidzināšanas mezgla jāuzstāda
spiediena vārsts (7i).
Pozitīva spiedienu starpība vismaz 1 bāra apmērā jānodrošina
starp pretspiedienu iesmidzināšanas punktā un dozējamās vielas
spiedienu sūkņa iesūkšanas vārstā.
• Ja to nevar nodrošināt, spiedcaurulē jāuzstāda spiediena
vārsts (7i).
p  1 bar
p  1 bar
7i
10. ilustr. Sistēma ar spiediena vārstu
240
8i
p
10i
• Lai novērstu sifona efektu, spiedcaurulē jāuzstāda spiediena
vārsts (7i) un vajadzības gadījumā elektromagnētiskais vārsts
(14i) iesūcējcaurulē.
11. ilustr. Sistēma sifona efekta novēršanai
Brīdinājums
Karstu virsmu bīstamība!
Sūkņi ar maiņstrāvas motoru var sakarst.
Virs ventilatora vāka jābūt vismaz 100 mm lielai
spraugai!
5.3 Montāža
• Sūknis jāuzstāda horizontāli uz tvertnes vai uz konsoles,
izmantojot četras M6 skrūves.
Uzmanīgi jāaizgriež skrūves, lai nesabojātu
Uzmanību
plastmasas korpusu!
5.4 Caurule / cauruļvadi
5.4.1 Vispārēja informācija
Brīdinājums
Lai dozēšanas sūkni aizsargātu pret pārmērīgu
spiediena paaugstināšanos, spiedcaurulē jāuzstāda
drošības vārsts.
Lietot tikai norādīto tipu cauruļvadus!
Cauruļvadiem jābūt bez sprieguma!
Jāizvairās no cilpām un izliekumiem šļūtenēs!
Lai novērstu kavitāciju, iesūcējcaurulei jābūt pēc
iespējas īsākai!
Vajadzības gadījumā līkumu vietā lietojami līklīnijas
izvadi.
Jāņem vērā ķīmisko vielu ražotāja sniegtie drošības
norādījumi, kas ir paredzēti, rīkojoties ar ķīmiskajām
vielām.
Jāpārliecinās, ka sūknis ir piemērots konkrētajai
dozējamai vielai!
Plūsmas virzienam jābūt pretējam pašplūsmai!
Tādām detaļām, kas saskaras ar dozējamo vielu,
izturība ir atkarīga no vielas, vielas temperatūras un
Uzmanību
darba spiediena. Jānodrošina, lai detaļas, kas
saskaras ar dozējamo vielu, būtu ķīmiski izturīgas
pret dozējamo vielu darba apstākļos!
5.5 Ieplūdes un izplūdes cauruļvadu pievienošana
Brīdinājums
Cauruļvadiem jābūt bez sprieguma!
Lietot tikai norādīto tipu cauruļvadus!
• Iesūcējcaurule jāsavieno ar iesūkšanas vārstu.
– Iesūcējcaurule jāuzstāda tvertnē tā, ka apakšējais vārsts
paliek 5 līdz 10 mm virs tvertnes apakšdaļas vai iespējamā
nogulsnēšanās līmeņa.
• Spiedcaurule jāsavieno ar izplūdes vārstu.
 1 bar
p -p
p
>
p - p 1 bar
2 1 _
1
2 1
p
2
14i
