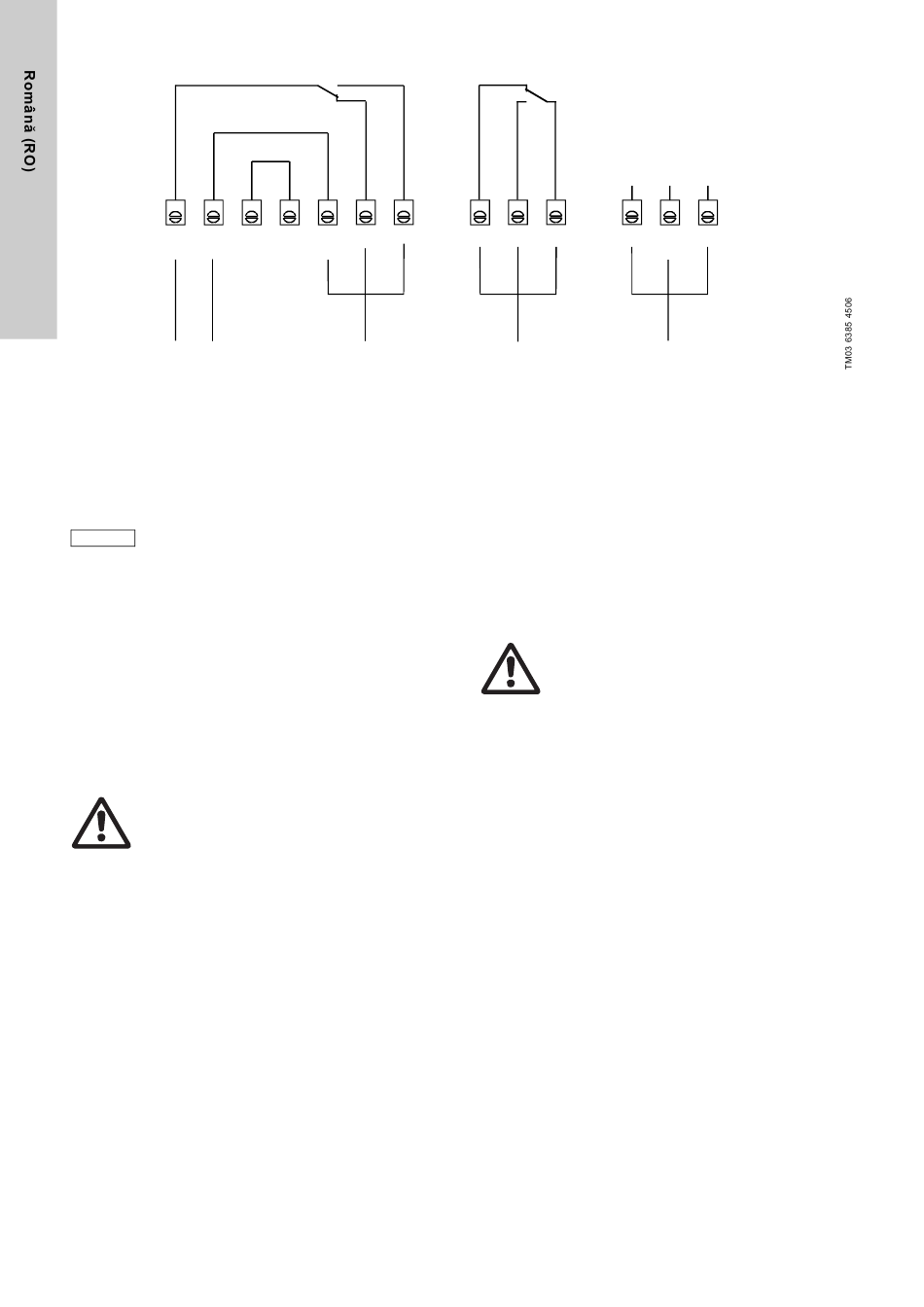

Fig. 22 Conexiuni electrice pentru partea electronică
9.2.6 Înșurubați senzorul în capul dozator
• Înșurubați senzorul din partea de jos în gaura din flanșa
capului dozator (M14 x 1,5 ).
– Acum senzorul pentru scurgerile din membrană este gata
pentru pornire.
9.2.7 Punere în funcţiune
Atenţie
Faceți o verificare funcțională înainte de pornire!
Verificare funcțională
• Adânciți senzorul în apă.
– Ledurile verde și roșu sunt aprinse:
Senzorul și electronica sunt gata de funcționare!
– Unul sau mai multe leduri sunt închise:
Senzorul sau electronica sunt defecte!
Sunați Grundfos service.
• Uscați senzorul ușor.
– Numai ledul verde este încă pornit:
Senzorul și electronica sunt gata de funcționare!
– Ledul roșu este încă pornit:
Senzorul sau electronica sunt defecte!
Sunați Grundfos service.
Avertizare
Nu deschideți electronica sau senzorul!
Reparaţiile trebuie executate numai de persoane
autorizate şi calificate!
9.2.8 Folosiți contactele
• Terminalele 6 și 7 (încărcate potențial)
– de exemplu pentru oprirea pompei în caz de scurgeri în
membrană.
• Terminalele 8,9 și 10 (fără potenţial)
– de exemplu pentru declanșarea unei alarme.
346
S1
1 1 1 1 1
K3 K4 K5 K6 K7
PE PE N
Contact 1 (fără flotoare
230 VAC / 115 VAC)
S2
1 1 1 1
K8 K9 K10
Galben
Verde
Contact 2
(flotoare)
9.2.9 Descrierea dispozitivului
Sunt diode emiţătoare-lumină verde și roșie (LED) la electronice.
• LED verde
– arată că sistemul este gata de funcționare.
– LED-ul este pornit numai când senzorul este conectat la
electronică.
Dacă LED-ul este oprit în acest caz, ori senzorul ori cablul
este defect sau conectat prost.
• LED roşu
– arată că scurgerea în membrană a fost detectată.
– Ledul verde este încă pornit.
9.2.10 Întreţinere
Avertizare
Nu deschideți electronica sau senzorul!
Reparaţiile trebuie executate numai de persoane
autorizate şi calificate!
Senzor
Senzor optoelectronic cu cablu 3 metri.
• Curățați senzorul în caz de nefuncționare.
• Dacă senzorul nu funcționează încă corect, înlocuiți-l.
Electronice
• Nu este posibilă întreținerea efectuată de utilizator.
• Dacă electronica nu funcționează corect, sunați Grundfos
service.
1 1
Alb
Senzor
