Aansluiten van de slangleidingen
• Duw de slang stevig op de aansluitnippel en borg deze afhan-
kelijk van de aansluiting met een contradeel of slangeklem.
• Monteer de pakking.
• Schroef deze op het ventiel met de wartelmoer.

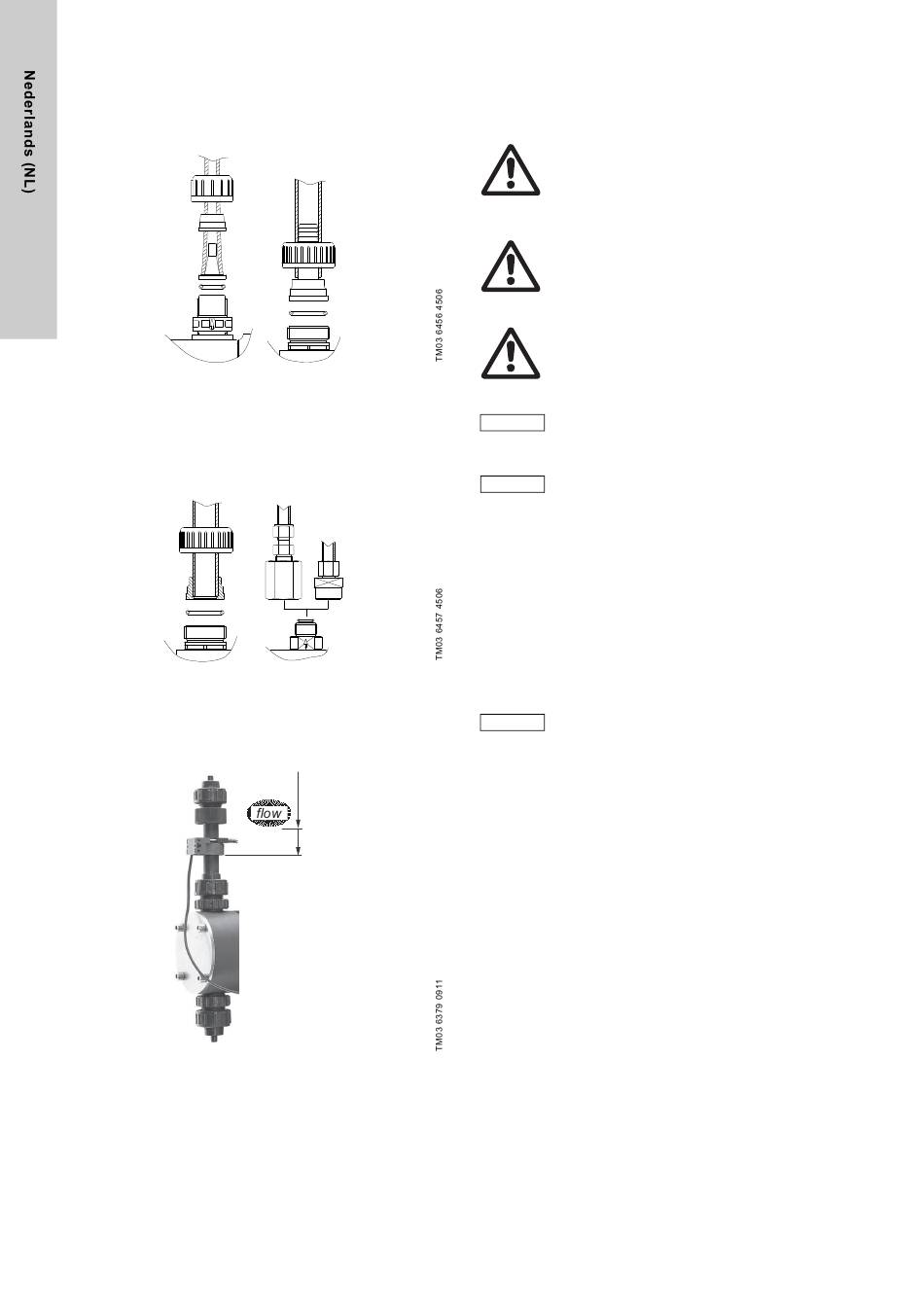

Afb. 12 Aansluiten van de slangleidingen
Aansluiten van DN 20 pijpleidingen
• Afhankelijk van het leidingmateriaal en de verbinding, deze lij-
men (PVC), lassen, (PP, PVDF of RVS) of persen (RVS).
• Monteer de pakking.
• Schroef op het ventiel m.b.v. de wartelmoer.
Afb. 13 Aansluiten van DN 20 pijpleidingen
Gebruik van een doseer besturingseenheid
• Schroef de doseerbesturingseenheid op het persventiel.
• Sluit de persleiding aan op de doseerbesturingseenheid.
Afb. 14 Doseerbesturingseenheid
266
2 mm

6. Elektrische aansluitingen

Zorg er voor dat de pomp geschikt is voor de elektrische voeding
waarop deze gebruikt gaat worden.
Waarschuwing
Elektrische aansluitingen mogen uitsluitend worden
gemaakt door gekwalificeerd personeel!
Schakel de voeding uit voordat u de voedingskabel
en de relaiscontacten aansluit!
Houd de lokale veiligheidsvoorschriften aan!
Waarschuwing
Het pomphuis mag uitsluitend worden geopend door
personeel dat is geautoriseerd door
Grundfos!
Waarschuwing
Bescherm de kabelaansluitingen en connectoren
tegen corrosie en vochtigheid.
Verwijder alleen de beschermkappen van de aanslui-
tingen die worden gebruikt.
De voedingsspanning moet galvanisch gescheiden
Voorzichtig
zijn van de signaalingangen en -uitgangen.
De pomp wordt uitgeschakeld door het uitschakelen
van de voedingsspanning.
N.B.
Schakel de voeding niet in totdat de pomp gestart
gaat worden.
6.1 Uitvoeringen met netstekker
• Steek de netstekker in de netcontactdoos.
6.2 Uitvoeringen zonder netstekker
• Sluit de motor aan overeenkomstig het aansluitschema in de
klemmenkast.
Let op de draairichting!
De klant moet zorgdragen voor een motorbeveiliging,
ingesteld op de nominale motorstroom. Dit is ook
nodig voor uitvoeringen met AR-besturingseenheid!
Wanneer de pomp wordt gebruikt met een
Voorzichtig
frequentie-omvormer, moeten de jumpers in de klem-
menkast worden ingesteld overeenkomstigde span-
ning van de omvormer.
De jumpers voor drie-fase motoren zijn af fabriek
ingesteld op ster aansluiting.
