7. Inbetriebnahme
7.1 Prüfungen vor der Inbetriebnahme
• Prüfen Sie, ob die Angabe der Netzspannung auf dem Typen-
schild mit den örtlichen Gegebenheiten übereinstimmt!
• Prüfen Sie, ob alle Anschlüsse fest sind, ggf. nachziehen.
• Prüfen Sie, ob die Dosierkopfschrauben mit dem angegebe-
nen Drehmoment angezogen sind, ggf. nachziehen.
• Prüfen Sie, ob alle elektrischen Anschlüsse korrekt sind.
7.2 Inbetriebnahme
Vor Inbetriebnahme die Belüftungspatrone öffnen
(Kappe ca. 5 mm hochziehen).
Achtung
Vor Transport oder Reinigung muss die Belüftungs-
patrone geschlossen werden.
Nach der ersten Inbetriebnahme und nach jedem
Membranwechsel sind die Dosierkopfschrauben
nachzuziehen.
Achtung Nach ca. 6-10 Betriebsstunden oder zwei Tagen die
Dosierkopfschrauben kreuzweise mit einem Drehmo-
mentschlüssel nachziehen.
Max. Drehmoment: 6 Nm.
1. Die saug- und druckseitigen Absperrventile (15, 16) öffnen,
falls vorhanden.
2. Das Entlüftungsventil (17) in der Druckleitung, falls vorhan-
den, öffnen oder den Druck auf der Druckseite entlasten,
sodass das Medium ohne Gegendruck austreten kann.
3. Stromversorgung einschalten.
4. Bei Pumpen mit AR-Steuereinheit: "Start/Stop"-Taste drücken
und gedrückt halten.
– Pumpe schaltet auf Dauerbetrieb.
5. Hublängen-Verstellknopf auf 100 % stellen.
6. Pumpe laufen lassen, bis das Dosiermedium frei von Luft-
blasen ist.
7. Entlüftungsventil (17) schließen, falls vorhanden.
– Die Pumpe ist nun betriebsbereit.
17
15
Abb. 15 Erstinbetriebnahme
66
16

8. Bedienung

Bei Undichtigkeit der Membran kann Dosierflüssig-
keit aus dem Loch in dem Flansch zwischen der
Pumpe und dem Dosierkopf austreten. Die Teile im
Gehäuse sind für kurze Zeit (abhängig von der Art
der Flüssigkeit) durch die Gehäusedichtung gegen
Achtung
Dosierflüssigkeit geschützt. Es ist nötig regelmäßig
(täglich) zu überprüfen, ob Flüssigkeit aus dem
Flansch austritt. Für maximale Sicherheit empfehlen
wir die Pumpenausführung mit Membranleckagesig-
nalisierung.

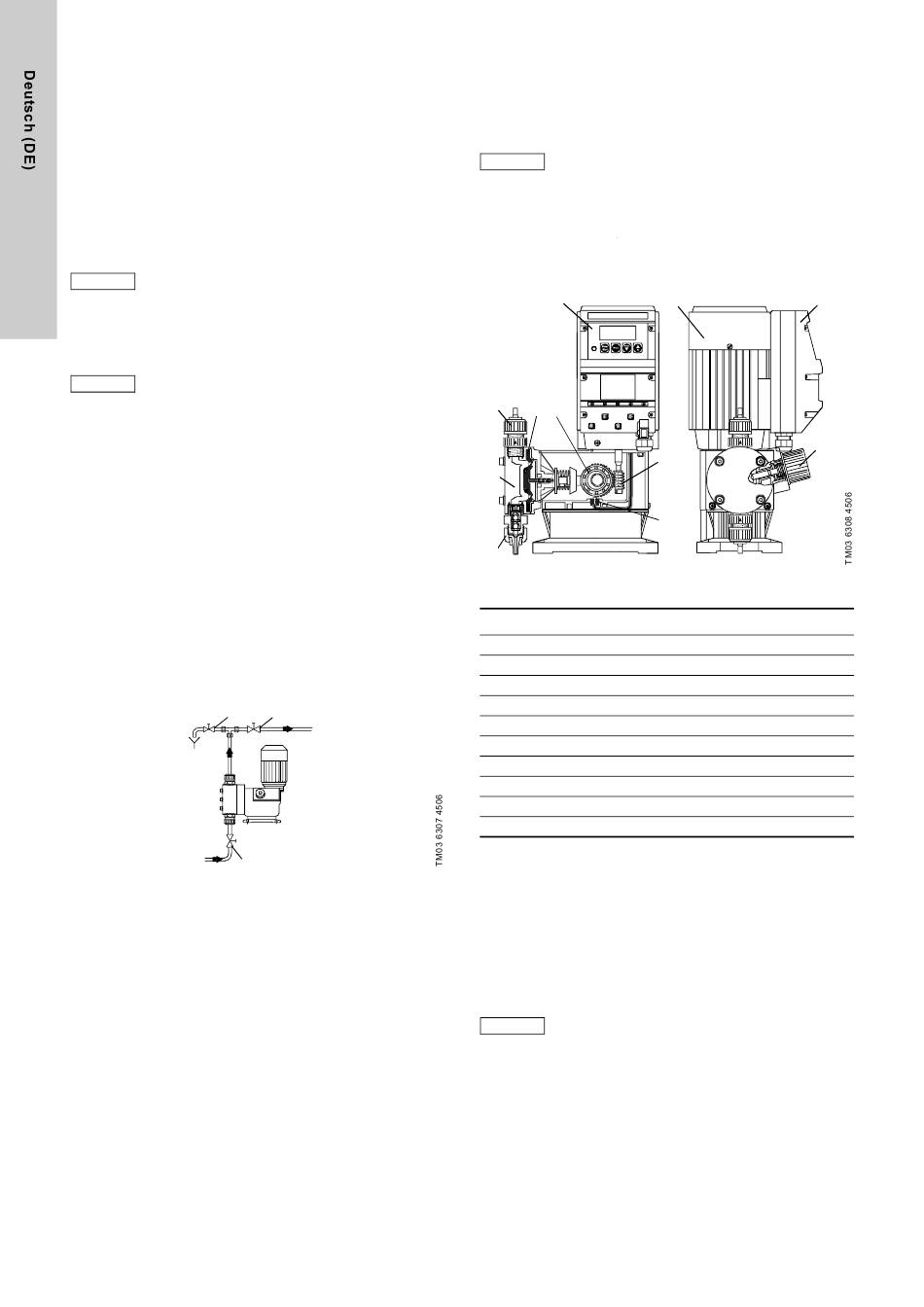

8.1 Beschreibung der Pumpe
9
7 4 3
5
6
Abb. 16 DMX 221
Pos. Komponenten
1 Motor
2 Getriebe
3 Exzenter
4 Dosiermembrane
5 Dosierkopf
6 Saugventil
7 Druckventil
8 Hublängen-Verstellknopf
9 AR-Steuereinheit (optional)
10 Hubsensor
Funktionsprinzip
• Oszillierende Verdrängerpumpe mit elektromotorischem
Antrieb und Membranlenkung.
• Die Drehbewegung des Motors wird über Exzenter und Stößel
in die Hin- und Herbewegung der Membrane umgewandelt.
• Der Förderstrom kann durch Einstellung der Hublänge des
Stößels eingestellt werden.
8.2 Ein-/Ausschalten
Vor dem Einschalten der Pumpe korrekte Installation
Achtung
überprüfen. Siehe Kapitel
7. Inbetriebnahme
• Zum Starten der Pumpe Stromversorgung einschalten.
• Zum Abschalten der Pumpe Stromversorgung ausschalten.
1 9
8
2
10
