10.6 Tabel de identificare avarii
Defecţiune Cauză
Eliberați linia blocată.
Vană reductoare
Ieșire
setată incorect
permanentă
(prea jos).
din vană
reductoare.
Membrană defectă.
Supapa de scurgere
murdară.
11. Întreţinere
11.1 Observaţii generale
Avertizare
Când dozaţi medii periculoase, luaţi măsurile de
precauţie corespunzătoare!
Risc de arsuri chimice!
Purtaţi îmbrăcăminte de protecţie (mănuşi şi
ochelari) când lucraţi la capul de dozare, racorduri
sau linii!
Nu lăsaţi să se scurgă produsele chimice din pompă.
Colectaţi şi îndepărtaţi corect toate produsele
chimice!
Avertizare
Carcasa pompei trebuie deschisă numai de
persoane autorizate de Grundfos!
Reparaţiile trebuie executate numai de persoane
autorizate şi calificate!
Decuplaţi pompa şi deconectaţi-o de la reţea de
alimentare cu curent electric înainte de efectuarea
lucrărilor de întreţinere şi reparaţii!
Pentru transport și curățare, cartuşul de ventilare
trebuie să fie închis.
Atenţie
Înainte de pornire, deschideți cartuşul de ventilare
(trageți capacul aprox. 5 mm).
11.2 Intervale de intreţinere şi curăţare
În cazul unei scăpări la diafragmă, lichidul dozat se
poate scurge prin orificiul din flanşa intermediară
dintre pompă şi capul de dozare. Piesele din
interiorul carcasei sunt protejate faţă de lichidul
dozat pentru un timp scurt (în funcţie de tipul de
Atenţie
lichid) de garnitura carcasei. Trebuie controlat
regulat (zilnic) dacă nu se scurge lichid din flanşa
intermediară. Pentru siguranţă maxim, vă
recomandăm versiunea de pompă cu detectarea
scăpărilor diafragmei.
11.2.1 Schimbarea unsorii pentru roți dințate
Avertizare
Unsoarea pentru roțile dințate trebuie schimbată
numai de personalul autorizat și calificat.
Ăn acest sens, trimiteși pompa către Grundfos sau
un atelier autorizat de service.
Pentru asigurarea funcționării fără probleme, se recomandă
schimbarea unsorii roților dințate după cinci ani sau după
20000 ore de funcționare.
11.2.2 Curățarea membranei şi vanelor
Curățați membrana și vanele, și înlocuiți dacă este necesar
(cu vane inox: părți de vană interioare):
• Cel puțin la fiecare 12 luni sau după 4000 ore de funcționare.
Când este o contrapresiune de 16 bari, la fiecare șase luni sau
după 2000 ore de funcționare.
• În cazul unei defecţiuni.
348
Remediu
Verificați și corectați refularea
sistemului de dozare.
Setati vana reductoare la o
presiune mai mare de
deschidere.
Înlocuiţi diafragma.
Curațați supapa de curgere.
11.3 Curățarea vanelor de absorbție și refulare
Dacă e posibil, clătiţi capul de dozare, de ex.
Atenţie
alimentând-o cu apă.
Dacă pompa pierde din capacitate, ciurățați vanele de absorbție
și refulare după cum urmează:
1. Desfaceți vana.
– DN 20
Deșurubați partea cu șurub resp. suport scaun cu bucăți
rotunde.
– DN 8
Scoateți vana cartuşului și îndepărtați suport scaun din
colivia rulmentului.
2. Curăţaţi toate piesele. Înlocuiți părțile defecte cu unele noi.
3. Reasamblați vana.
4. Înlocuiți inele O cu unele noi. Rearanjați vana.
Observați direcția din jurul vanei.
DN 8
*

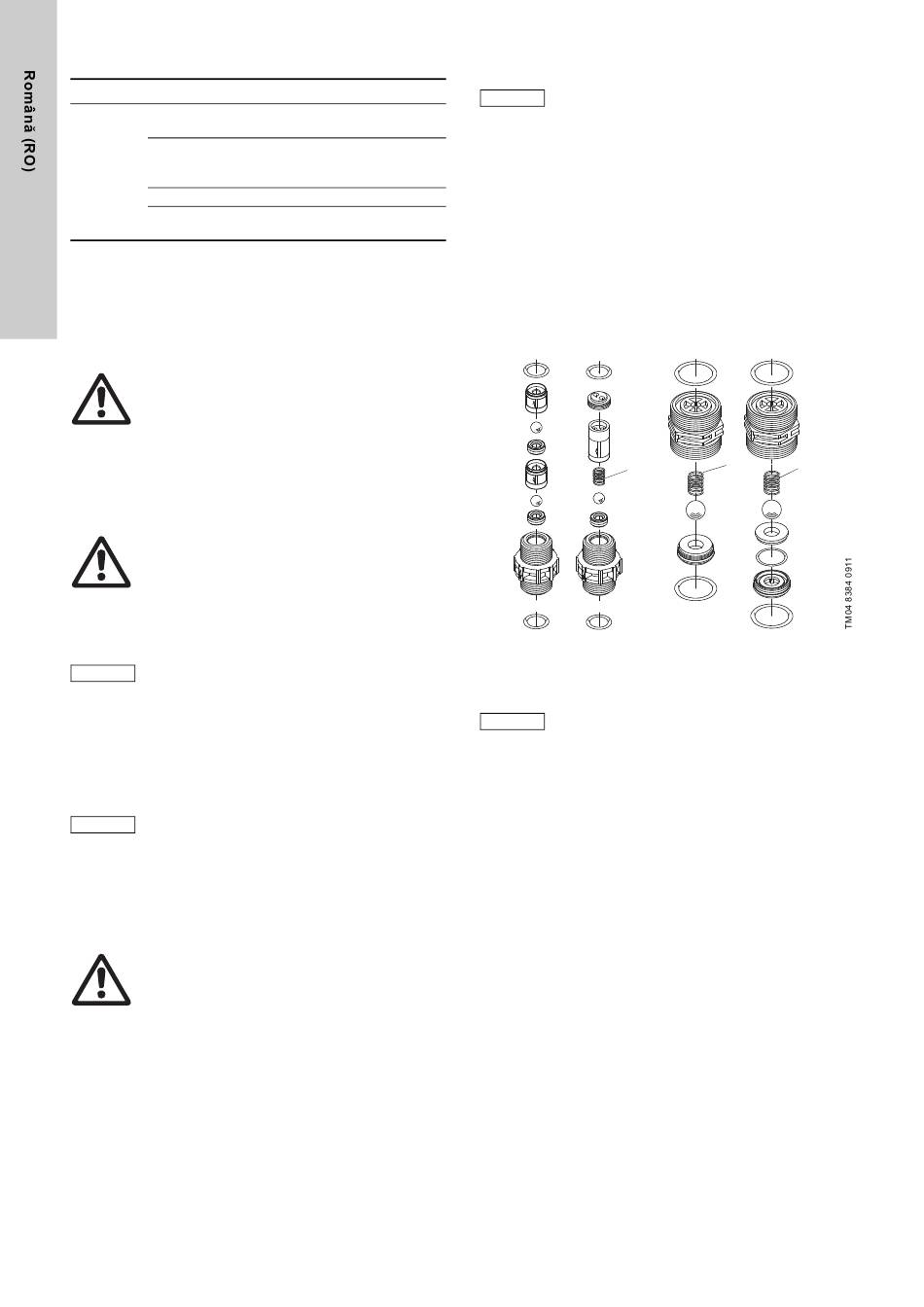

Fig. 26 Inox sau vană de plastic DN 8 / DN 20,
* închidere prin rezort ca opțiune
Garniturile inelare trebuie plasate corect în canelura
specificată.
Atenţie
Respectaţi direcţia fluxului (indicată de o săgeată pe
vană)!
11.4 Întreținerea vanei reductoare
11.4.1 Intervale de intreţinere şi curăţare
Curățați vana reductoare și înlocuiți membrana, dacă e necesar.
• Cel puțin la fiecare 12 luni sau după 8000 ore de funcționare.
• În cazul unei defecţiuni.
11.4.2 Înlocuiți membrana de pe vana reductoare
1. Decuplaţi pompa şi deconectaţi alimentarea de la reţea.
2. Este imposibil să apară pentru un debit de retur sau
suprapresiune.
3. Slăbiți patru șuruburi pe partea superioară a vanei reductoare.
4. Îndepărtați partea superioră a vanei reductoare.
5. Îndepărtați membrana.
6. Inserați noua membrană.
7. Reașezați partea superioară a vanei reductoare și strângeți
șuruburile.
Cuplul maxim: 6 Nm.
8. Porniți sistemul de dozare.
9. Strângeți șuruburile pe partea superioară a vanei reductoare
după 48 ore de funcționare.
Cuplul maxim: 6 Nm.
DN 20
*
*
