8.3 Nastavljanje dozirnega pretoka s pomočjo dolžine
giba
Opozorilo
Nastavljajte dolžino giba samo ko črpalka deluje!
• Če želite povečati dozirni tok, obrnite gumb za nastavljanje
dolžine giba (8) počasi na levo dokler ne nastavite želeni
dozirni tok.
• Če želite zmanjšati dozirni tok, obrnite gumb za nastavljanje
dolžine giba (8) počasi na desno dokler ne nastavite želeni
dozirni tok.
50
60 40
70
80
90
100%

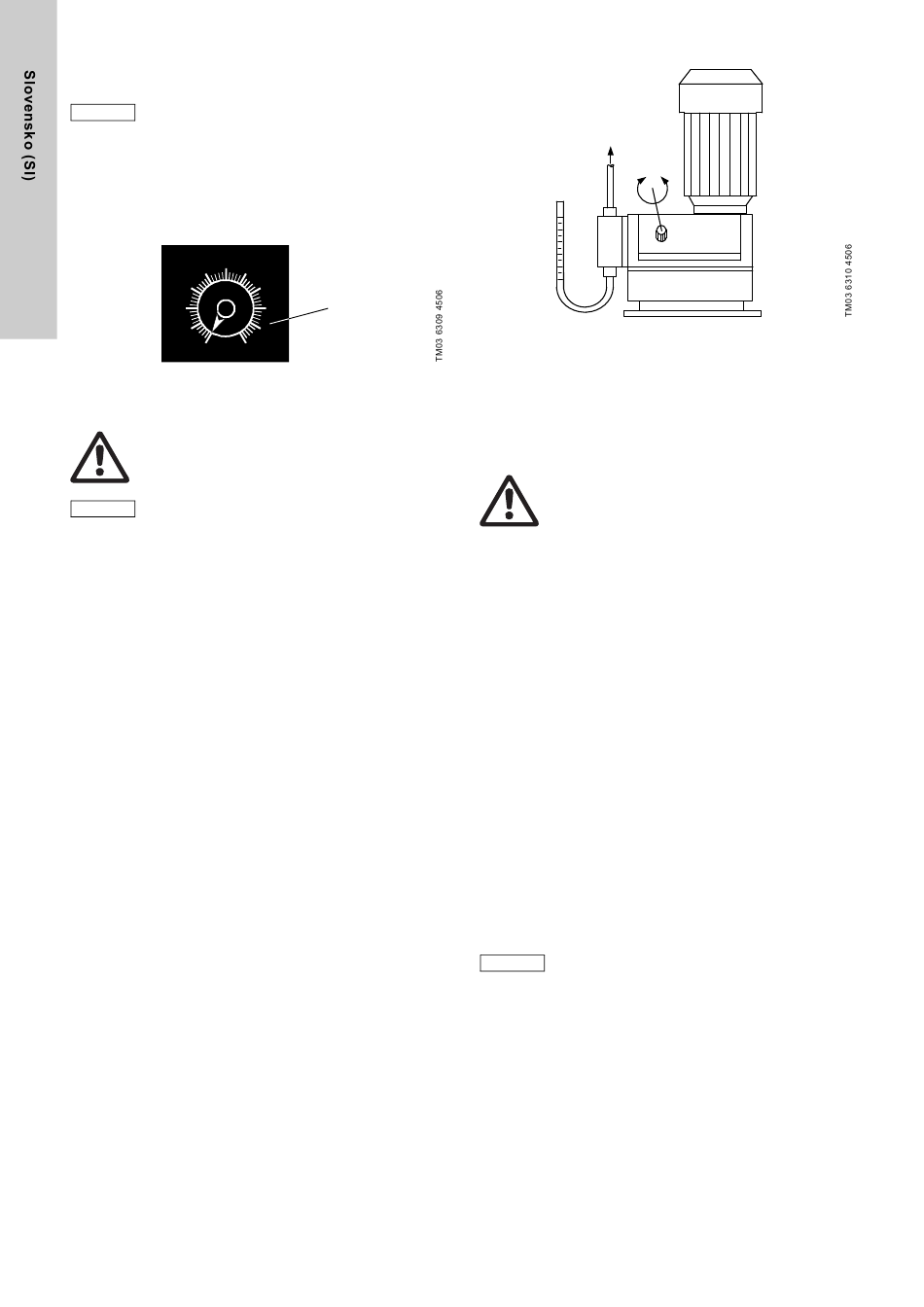

Slika 17 Gumb za nastavljanje dolžine giba
8.4 Nastavljanje dolžine giba
Opozorilo
Rabite zaščitno opremo (rokavice in očala),
ko delate na dozirni glavi, priključki ali vodovi!
Opozorilo
Nastavljajte dolžino giba samo ko črpalka deluje!
Ničelna točka (brez doziranja) dozirne črpalke je tovarniški
nastavljena na protitlak od 3 bar-ov.
Poglejte poglavje 13. Dozirne krivulje
Če delovni protitlak pri vbrizgalni točki začne značajno odstopati
od te vrednosti, priporočeno je da znova nastavite ničelno točko
zaradi bolj natančnih vrednosti.
1. Montirajte graduirano cevko na sesalni ventil.
– Če takšna cevka ni na voljo, vtaknite sesalni vod v
graduirani merilni vrč.
2. Zaženite dozirno črpalko.
3. Nastavite dozirni pretok na 15 %.
4. Za črpalke z indikatorjem izpraznjenosti tanka, odklopite
električni vtič indikatorja izpraznjenosti tanka.
5. Počasi obračajte nastavitveni gumb v smeri urinega kazalca
(proti ničelni točki) dokler tekočina ne neha padati v merilni
vrč ali cevko.
6. Odstranite čep z majhnim izvijačem brez spreminjanja
položaja nastavitvenega gumba ter odvijte cilindrični vijak
skupaj z ravno spiralno vzmetjo.
7. Zmerno izvlecite nastavitveni gumb ter ga namestite na
nastavitveni osi, tako da se oznaka na nastavitvenem gumbu
poravna z ničelno črto na lestvici.
8. Zavijte nazaj cilindrični vijak skupaj z ravno spiralno vzmetjo
dokler vzmet ne bo prednapeta, ampak ne blokirana.
Tudi ko se gumb nastavi na 100 %, mora vzmet
nastavitvenega gumba biti prednapeta.
420
30
8
20
10
0
.
Slika 18 Nastavljanje dolžine giba
8.5 Nastavitev hitrosti obratovanja s pomočjo
frekvenčnega pretvornika
Če je priključen frekvenčni pretvornik, hitrost obratovanja je
mogoče nastaviti samo v obsegu izmed 10-100 % od maks.
hitrosti. Poglejte navodila za montažo in uporabo frekvenčnega
pretvornika!
Opozorilo
Upoštevajte navodila proizvajalca!
Povezave morajo biti opravljene v skladu s temi
navodili.
Nastavljanje frekvenčnega pretvornika v uporabi z Grundfos
dozirnimi črpalkami
Bodite posebej pozorni na naslednje parametre frekvenčnega
pretvornika:
• P013 (maksimalna frekvenca motorja):
– Nastavite frekvenčni pretvornik na maksimalnih 100 Hz.
– Zaradi te nastavitve, maksimalna hitrost obratovanja črpalke
se ne more preseči.
• P086 (mejni tok motorja):
– Ne spreminjajte privzeto postavko (150 %).
– Motor je zaščite PTC uporom. Zato, nastavljanje tega
parametra ni nujno.
• P081 - P085 (podatki o motorju):
– Te parametre nastavite na vrednosti omenjene na
deklaracijski ploščici motorja.
– Upoštevajte navodila proizvajalca!
8.6 Uporaba AR kontolne enote
Če uporabljate AR kontrolno enoto, upoštevajte navodila za
montažo in uporabo dostavljena z enoto, skupaj z navodili v tem
priročniku.
9. Delovanje z drugimi elektronskimi napravami
Najprej poglejte splošno poglavje
Opozorilo
poglavje razlaga samo dodatne funkcije.
9.1 Elektronska verzija senzorja gibov
TiP črpalke z induktivnim brezkontaktnim stikalom dvo-žične
oblike v skladu z NAMUR DIN 19234 za signaliziranje gibov.
Če je priključen PTB-priznan ojačevalec z izoliranim
preklapljanjem z resnično varnim kontrolnim tokokrogom [EExia]
ali [EExib], se senzor lahko montira v potencialno eksplozivnem
okrožju. Senzor se lahko uporablja do cone 1, odvisno od
izolacijskeg ojačevalca. Treba je upoštevati specifikacije izjave o
skladnosti za izolacijske ojačevalce.
Napetost napajanja U : 7,7 do 10 V.
B
