• Odnośnie instalacji po stronie tłocznej: W celu ochrony
przewodów, w przypadku instalacji o sztywnym orurowaniu
dłuższym niż 3 metry lub przewodach elastycznych o długości
większej niż 5 metrów, należy zastosować tłumik pulsacji (8i).

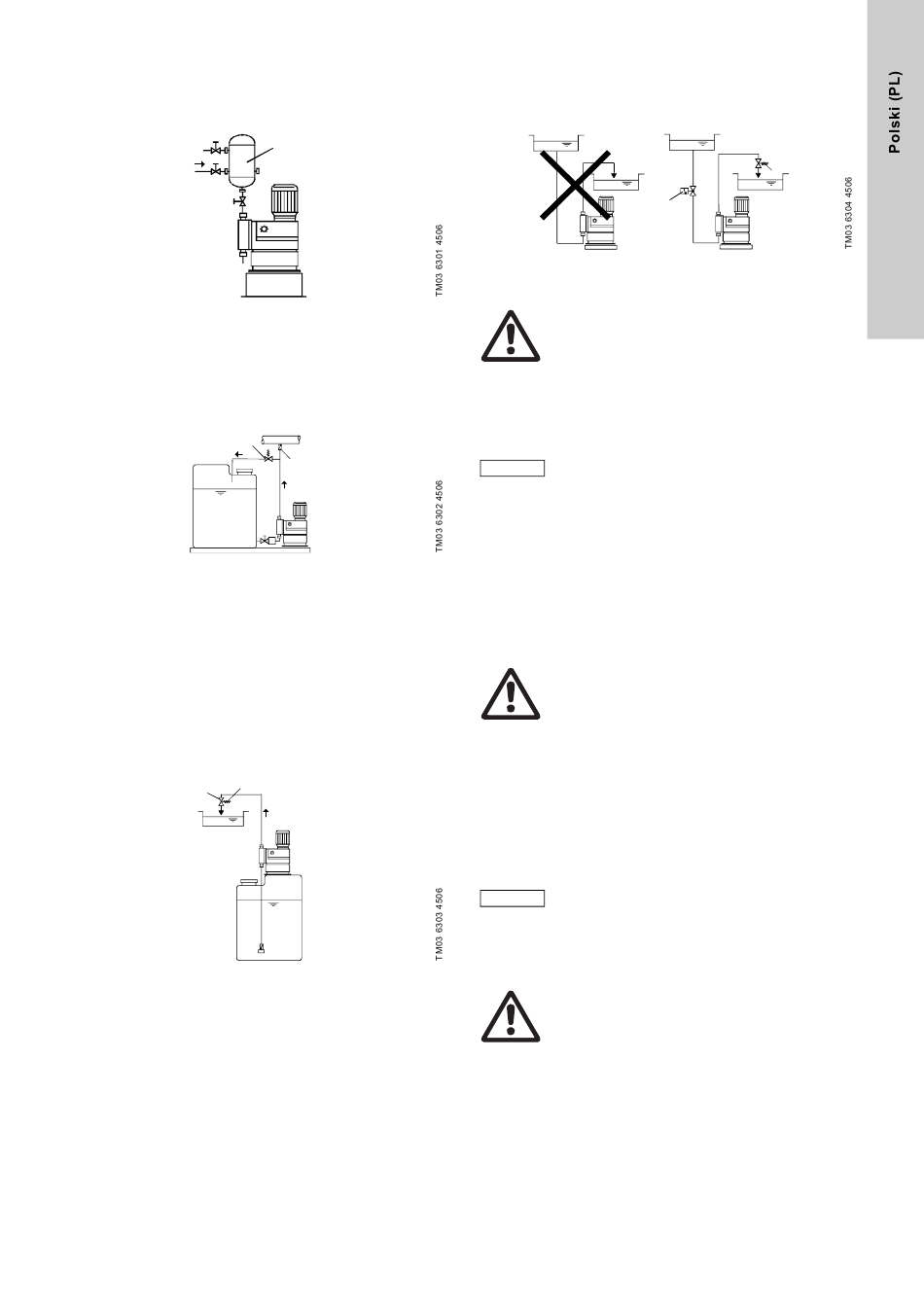

Rys. 8 Instalacja z tłumikiem pulsacji na tłoczeniu
• W przypadku mediów ulegających odgazowaniu
i wykazujących dużą lepkość: zalane ssanie.
• Aby chronić pompę dozującą i linię tłoczenia przed
wytworzeniem się nadmiernego ciśnienia, na przewodzie
tłocznym należy zainstalować zawór nadmiarowy (6i).
6i
Rys. 9 Instalacja z zaworem nadmiarowym
W przypadku swobodnego wypływu dozowanego medium
lub przeciwciśnienia poniżej 1 bar
• Zainstalować zawór ciśnieniowy (7i) bezpośrednio przed
wylotem lub zaworem wtryskującym.
Pomiędzy przeciwciśnieniem w punkcie wtryskiwania
a ciśnieniem dozowanego medium w zaworze ssawnym pompy
musi być utrzymana dodatnia różnica ciśnień wynosząca
przynajmniej 1 bar.
• Jeśli nie da się tego zapewnić, w linii tłoczenia należy
zainstalować zawór ciśnieniowy (7i).
p  1 bar
p  1 bar
7i
Rys. 10 Instalacja z zaworem ciśnieniowym (utrzymującym
przeciwciśnienie)
8i
p
10i
• Aby zapobiec powstaniu efektu lewara hydraulicznego, należy
zainstalować zawór ciśnieniowy (7i) na przewodzie tłocznym i,
w razie konieczności, zawór elektromagnetyczny (14i) na
przewodzie ssawnym.
Rys. 11 Instalacja zapobiegająca powstaniu efektu lewara
Ostrzeżenie
Ryzyko dotknięcia gorącej powierzchni!
Pompy z silnikami AC mogą stać się gorące.
Pozostawić minimum 100 mm wolnej przestrzeni nad
osłoną wentylatora!
5.3 Montaż
• Zamontować pompę poziomo na zbiorniku lub innej podstawie
używając śrub M6.
Delikatnie dokręcać śruby, aby nie zniszczyć
UWAGA
obudowy z tworzywa sztucznego!
5.4 Przewody wężowe/rurowe
5.4.1 Uwagi ogólne
Ostrzeżenie
Aby zabezpieczyć pompę dozującą przed
nadmiernym wzrostem ciśnienia, w linii tłoczenia
należy zainstalować zawór nadmiarowy.
Stosować przewody tylko zalecanych typów!
Wszystkie przewody muszą być wolne od naprężeń!
Unikać pętli i zagięć w przewodach wężowych!
Aby uniknąć kawitacji, linia ssania powinna być
możliwie najkrótsza!
W razie konieczności zmiany kierunku, używać łuków
a nie kolanek.
Pracując z chemikaliami przestrzegać instrukcji
bezpieczeństwa ich producenta!
Upewnić się, że pompa jest odpowiednia dla
medium, jakie ma być dozowane!
Przepływ musi odbywać się w kierunku przeciwnym
do siły ciężkości!
Odporność części, które wchodzą w kontakt
z mediami zależy od rodzaju tych mediów, ich
temperatury i ciśnienia roboczego. Upewnić się, że
UWAGA
części, które stykają się z mediami są odporne
chemicznie w stosunku do medium dozowanego
w danych warunkach pracy!
5.5 Podłączanie przewodu ssawnego i tłocznego
Ostrzeżenie
Wszystkie przewody muszą być wolne od naprężeń!
Stosować przewody tylko zalecanych typów!
• Przyłączyć przewód ssawny do zaworu ssawnego.
– Zainstalować przewód ssawny w zbiorniku tak, aby zawór
stopowy znalazł się około 5 do 10 mm ponad dnem
zbiornika lub poziomem sedymentacji.
• Przyłączyć przewód tłoczny do zaworu tłocznego.
 1 bar
p -p
p
>
p - p 1 bar
2 1 _
1
2 1
p
2
14i
