Hortum hatlarının bağlanması
• Hortumu, ba ğ lantı nipeline sıkıca bastırın ve ba ğ lantıya ba ğ lı
olarak bir ba ğ lantı karşı parçası ya da hortum destek klipsiyle
tutturun.
• Contayı takın.
• Rakor somun kullanarak vanaya vidalayın.

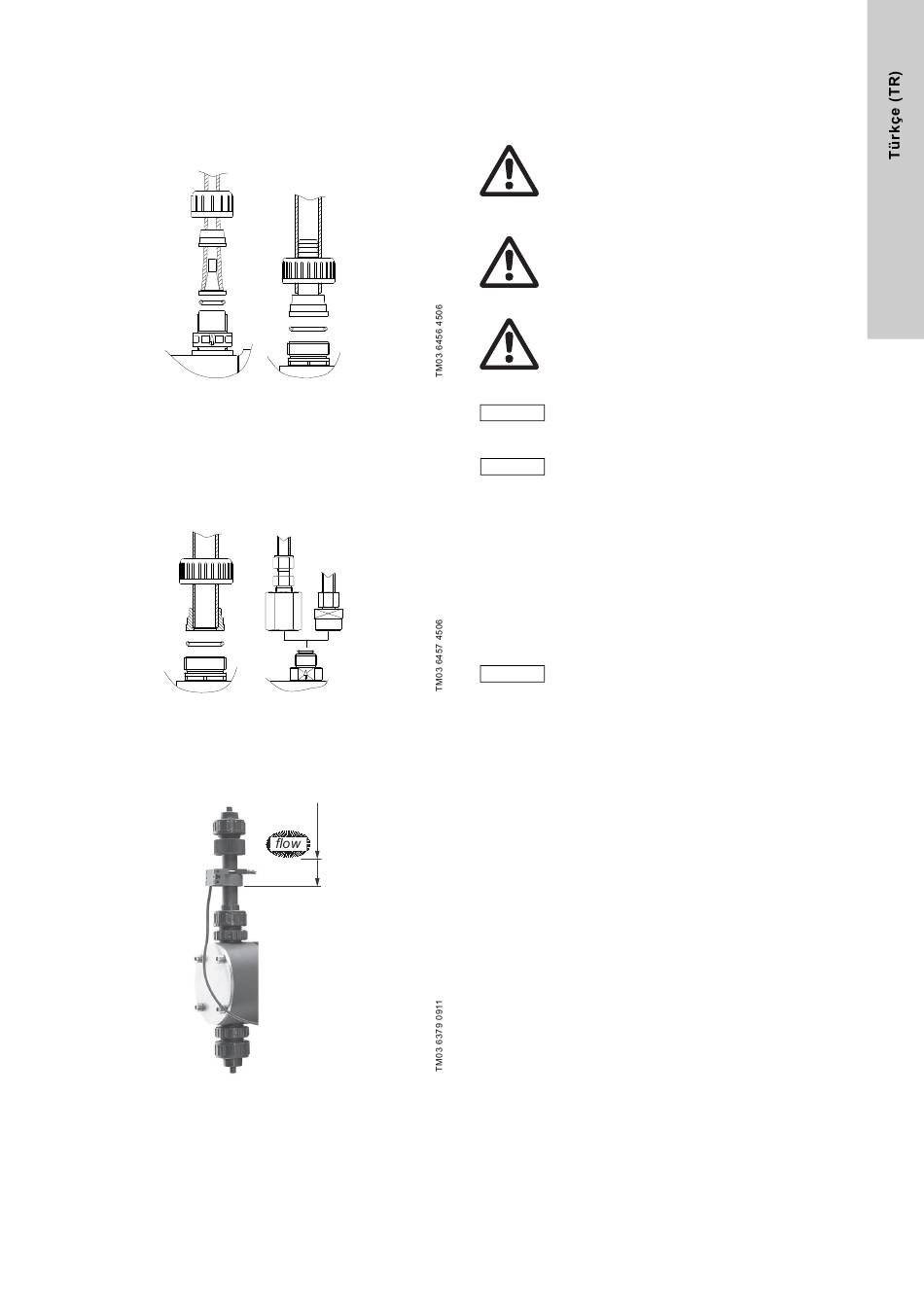

Şekil 12 Hortum hatlarının ba ğ lanması
DN 20 boru hatlarının bağlantısı
• Boru malzemesine ve ba ğ lantıya ba ğ lı olarak, tutkalla
yapıştırın (PVC), kaynak yapın (PP, PVDF veya paslanmaz
çelik) ya da presleyin (paslanmaz çelik).
• Contayı takın.
• Rakor somun kullanarak vanaya vidalayın.
Şekil 13 DN 20 boru hatlarının ba ğ lantısı
Dozaj kontrolörü kullanma
• Dozaj kontrolörünü tahliye vanasına vidalayın.
• Tahliye hattını dozaj kontrolörüne ba ğ layın.
Şekil 14 Dozaj kontrolörü
2 mm
6. Elektrik bağlantıları
Pompanın kullanılacak elektrik beslemesi için uygun oldu ğ undan
emin olun.
Uyarı
Elektrik ba ğ lantıları sadece uzman bir personel
tarafından gerçekleştirilmelidir!
Güç besleme kablosunu ve röle kontaklarını
takmadan önce güç beslemesini kesin!
Yerel güvenlik düzenlemelerine uyun!
Uyarı
Pompa gövdesi sadece Grundfos tarafından
yetkilendirilen personel tarafından açılabilir!
Uyarı
Kablo ba ğ lantılarını ve fişleri korozyon ve neme karşı
koruyun.
Sadece kullanılan soketlerden koruyucu kapakları
çıkartın.
Elektrik beslemesi sinyal girişleri ve çıkışlarına karşı
İkaz
elektrik yalıtımlı olmalıdır.
Pompa, elektrik beslemesi kesilerek kapatılır.
Not
Pompanın çalıştırılaca ğ ı zamana kadar elektri ğ i
açmayın.
6.1 Elektrik fişli versiyonlar
• Elektrik fişini prize sokun.
6.2 Elektrik fişsiz versiyonlar
• Motoru, terminal kutusundaki kablo şemasına göre ba ğ layın.
Dönüş yönüne dikkat edin!
Nominal motor akımına göre ayarlanmış bir motor
koruyucu müşteri tarafından sa ğ lanmalıdır. Bu, AR
kontrol ünitesi olan versiyonlar için de gereklidir!
İkaz
Pompa bir frekans konvertörü ile kullanıldı ğ ında,
terminal kutusundaki ba ğ lantı telleri dönüştürücü
voltajına göre ayarlanmalıdır.
Tri faze motorların ba ğ lantı telleri fabrikadan yıldız
ba ğ lantılıdır.
