5. Εγκατάσταση
5.1 Βέλτιστη εγκατάσταση
1i

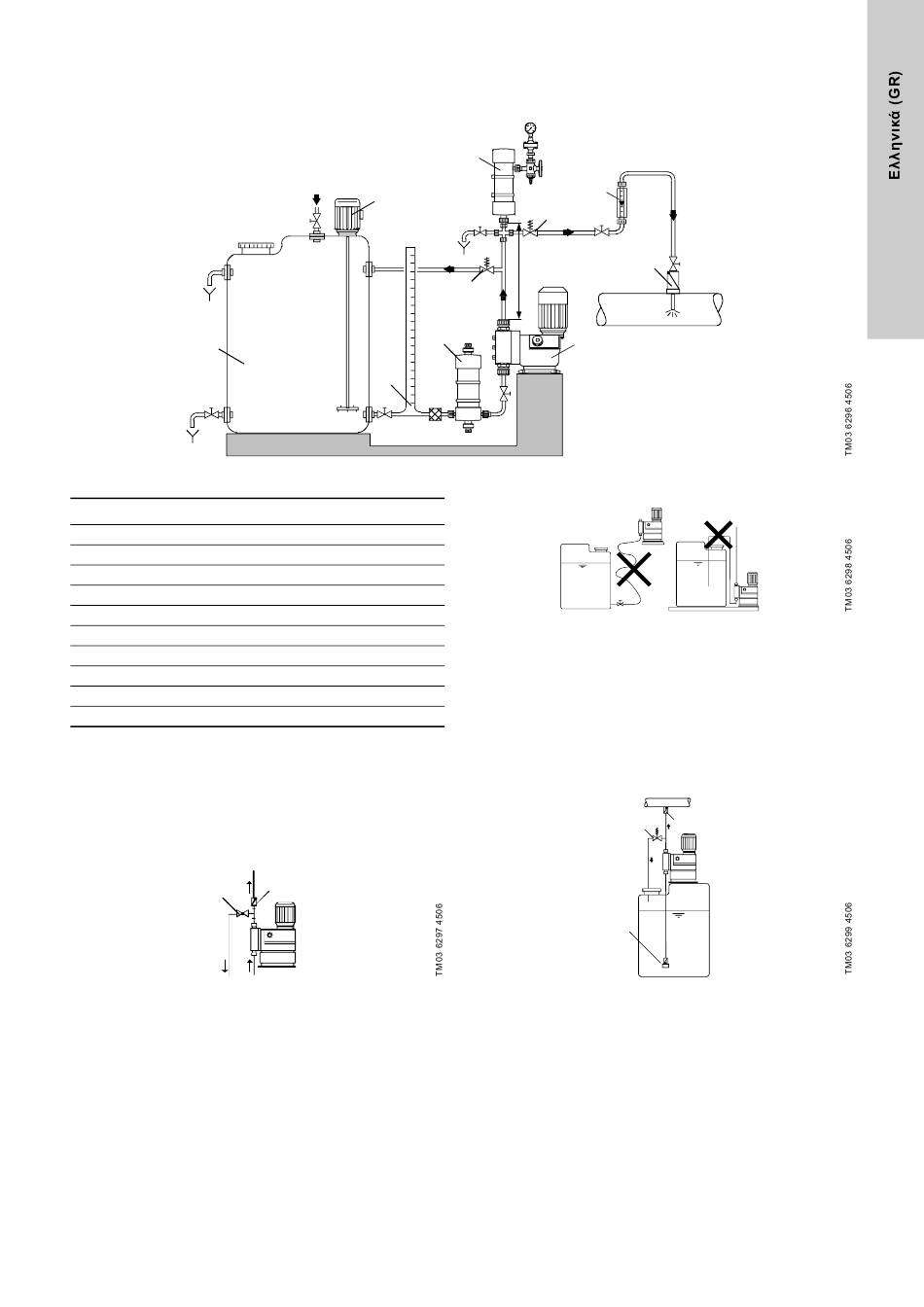

Σχ. 3 Παράδειγμα βέλτιστης εγκατάστασης
Θέση Εξαρτήματα
1i ∆οσομετρική δεξαμενή
2i Ηλεκτρικός αναδευτήρας
3i Συσκευή εξαγωγής
4i Αποσβεστήρας παλμών αναρρόφησης
5i ∆οσομετρική αντλία
6i Ανακουφιστική βαλβίδα
7i Βαλβίδα φόρτισης πίεσης
8i Αποσβεστήρας παλμών
9i Παράθυρο μέτρησης
10i Μονάδα έγχυσης
5.2 Συμβουλές για την εγκατάσταση
• Για την εύκολη απαέρωση της δοσομετρικής κεφαλής,
εγκαταστήστε μία ένσφαιρη βαλβίδα (11i) με γραμμή
παράκαμψης (πίσω προς τη δοσομετρική δεξαμενή) αμέσως
μετά τη βαλβίδα εκκένωσης.
• Σε περίπτωση μακριών γραμμών εκκένωσης, εγκαταστήστε
μία ανεπίστροφη βαλβίδα (12i) στη γραμμή εκκένωσης.
11i
Σχ. 4 Εγκατάσταση με ένσφαιρη βαλβίδα και ανεπίστροφη
βαλβίδα
• Κατά την εγκατάσταση της γραμμής αναρρόφησης, τηρήστε τα
ακόλουθα:
– ∆ιατηρήστε το μήκος της γραμμής αναρρόφησης όσο το
δυνατόν μικρότερο. Αποφύγετε το μπέρδεμα της γραμμής.
– Εάν χρειάζεται, χρησιμοποιήστε κυρτώσεις αντί για γωνίες.
– Η γραμμή αναρρόφησης να οδεύει πάντα προς τα πάνω
προς τη βαλβίδα αναρρόφησης.
– Αποφύγετε τους βρόχους που μπορεί να προκαλέσουν
φυσαλίδες αέρα.
2i
4i
3i
12i
8i
9i
7i
max. 1m
Μέγ. 1 m
6i
5i
Σχ. 5 Εγκατάσταση της γραμμής αναρρόφησης
• Για μη απαερωτικά μέσα με ιξώδες παρόμοιο με αυτό του
νερού, η αντλία μπορεί να τοποθετηθεί πάνω στη δεξαμενή
(τηρήστε το μέγιστο ύψος αναρρόφησης).
• Προτιμάται η πεπληρωμένη αναρρόφηση.
• Για μέσα που έχουν την τάση να καθιζάνουν, εγκαταστήστε τη
γραμμή αναρρόφησης με φίλτρο (13i) έτσι ώστε η βαλβίδα
αναρρόφησης να παραμένει λίγα χιλιοστά πάνω από το
πιθανό επίπεδο καθίζησης.
6i
13i
Σχ. 6 Εγκατάσταση δεξαμενής
• Σημείωση για εγκατάσταση στην πλευρά αναρρόφησης:
Σε δοσομετρικά συστήματα με γραμμή αναρρόφησης
μεγαλύτερη του 1 μέτρου, ανάλογα με τη δοσομετρική ροή,
μπορεί να απαιτηθεί η εγκατάσταση αποσβεστήρα παλμών
καταλλήλου μεγέθους (4i) αμέσως πριν τη βαλβίδα
αναρρόφησης της αντλίας.
10i
p
10i
