• Napomena pri montaži na tlačnoj strani: Radi zaštite
cjevovoda koristite prigušivač pulsiranja (8i) za kruti cjevovod
dulji od 3 metra i cijevi dulje od 5 metara.

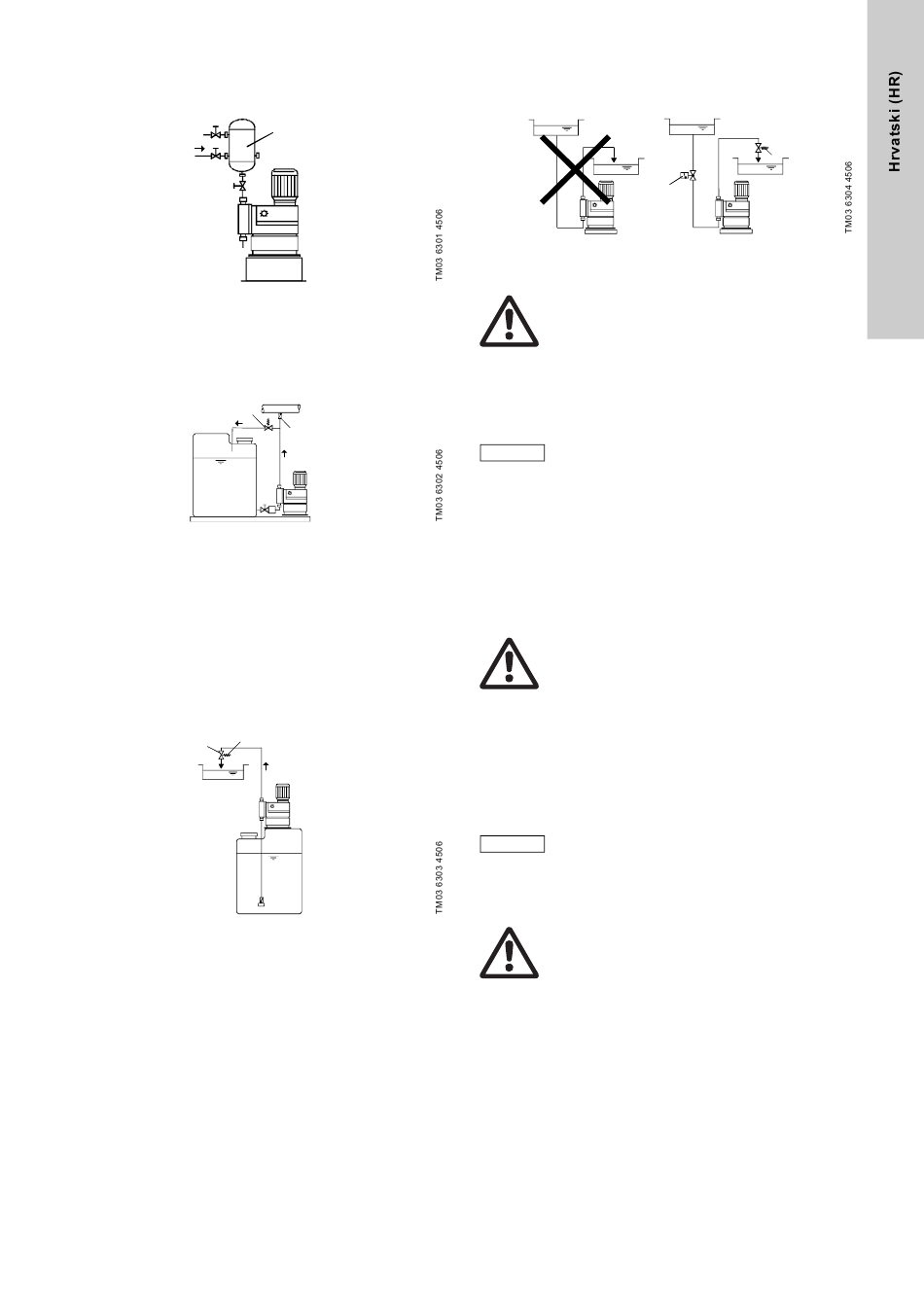

Slika 8 Montaža s prigušivačem pulsiranja na tlačnoj strani
• Za medije s plinovima i viskozne medije: Potopljeni usis.
• Kako biste zaštitili crpku za doziranje i tlačni vod od
prekomjernog povećanja tlaka, u tlačni vod postavite
sigurnosni ventil (6i).
6i
Slika 9 Montaža sa sigurnosnim ventilom
Za slobodni protok medija za doziranje na izlazu ili za
protutlak ispod 1 bara
• Postavite tlačni ventil za punjenje (7i) neposredno ispred
izlaza ili jedinice za ubrizgavanje.
Između protutlaka u točki ubrizgavanja i tlaka medija za doziranje
na usisnom ventilu crpke mora postojati pozitivna razlika tlaka od
najmanje 1 bara.
• Ako to ne možete osigurati, u tlačni vod postavite tlačni ventil
za punjenje (7i).
p  1 bar
p  1 bar
7i
Slika 10 Montaža s tlačnim ventilom za punjenje
8i
p
10i
• Kako biste izbjegli sifonski efekt, postavite tlačni ventil za
punjenje (7i) u tlačni vod i prema potrebi elektromagnetski
ventil (14i) u usisni vod.
Slika 11 Montaža kojom se izbjegava sifonski efekt
Upozorenje
Opasnost od vrućih površina!
Crpke s izmjeničnim motorima mogu postati vruće.
Osigurajte razmak od najmanje 100 mm do poklopca
ventilatora!
5.3 Montiranje
• Postavite crpku vodoravno na spremnik ili na konzolu pomoću
vijaka M6.
Blago pritegnite vijke kako ne biste oštetili plastično
Upozorenje
kućište!
5.4 Cijev / cjevovod
5.4.1 Općenito
Upozorenje
Kako biste crpku za doziranje zaštitili od
prekomjernog tlaka, u tlačni vod postavite sigurnosni
ventil.
Koristite samo propisane vrste vodova!
Svi vodovi moraju biti bez naprezanja!
Izbjegavajte presavijanje cjevčica!
Usisni vod neka bude što kraći kako ne bi došlo do
kavitacije!
Po potrebi koristite zakrivljene cijevi umjesto koljena.
Pri rukovanju kemikalijama poštujte sigurnosne
upute proizvođača kemikalije!
Uvjerite se da je crpka prikladna za trenutni medij za
doziranje!
Protok mora teći u smjeru suprotnom od gravitacije!
Otpornost dijelova koji su u doticaju s medijem ovisi
o mediju, njegovoj temperaturi i radnom tlaku.
Upozorenje
Pobrinite se da dijelovi koji dolaze u doticaj s
medijem budu kemijski otporni na medij za doziranje
pod uvjetima rada!
5.5 Priključivanje usisnih i tlačnih vodova
Upozorenje
Svi vodovi moraju biti bez naprezanja!
Koristite samo propisane vrste vodova!
• Priključite usisni vod na usisni ventil.
– Postavite usisni vod u spremnik tako da ventil u dnu ostane
5 do 10 mm iznad dna spremnika ili moguće razine
taloženja.
• Priključite tlačni vod na tlačni ventil.
 1 bar
p -p
p
>
p - p 1 bar
2 1 _
1
2 1
p
2
14i
