7. Üzembe helyezés
7.1 Ellenőrzések indítás előtt
• Ellenőrizze, hogy a szivattyú adattábláján olvasható névleges
feszültség megfelel-e a helyi viszonyoknak!
• Ellenőrizze, hogy minden csatlakozás biztonságos-e és húzza
meg a csavarokat, ha szükséges.
• Ellenőrizze, hogy az adagolófej csavarjai elég szorosak-e és
húzza meg őket a megfelelő nyomatékkal, ha szükséges.
• Ellenőrizze, hogy minden elektromos bekötés megfelelő-e.
7.2 Indítás
Indítás előtt nyissa ki a szellőződugót
(húzza fel a sapkát mintegy 5 mm-t).
Vigyázat
Szállításkor vagy tisztításkor a szellőződugó legyen
zárva.
A kezdeti indítás után, majd a membrán minden
egyes cseréje után, húzza meg az adagolófej
csavarjait.
Vigyázat
Mintegy 6-10 üzemóra vagy két nap után, átlósan
szorítsa meg az adagolófej csavarjait egy
nyomatékkulccsal.
Maximális nyomaték: 6 Nm.
1. Nyissa ki a szívó- és a nyomóoldali leválasztó szelepeket
(15, 16), ha fel vannak szerelve.
2. Nyissa ki a légtelenítő szelepet (17) (ha fel van szerelve),
a nyomóvezetéken, vagy engedje ki a nyomást
a nyomóoldalon, hogy a közeg ellennyomás nélkül tudjon
kiömleni.
3. Kapcsolja be a táplálást.
4. Csak AR szabályozó egységgel felszerelt szivattyúknál:
nyomja meg és tartsa megnyomva a "Start/Stop" gombot.
– A szivattyú átkapcsol folyamatos üzemmódra.
5. Állítsa a lökethossz beállító gombot 100 %-ra.
6. Hagyja járni a szivattyút, amíg a közeg légbuborékoktól
mentes lesz.
7. Zárja le a légtelenítő szelepet (17), ha fel van szerelve.
– A szivattyú most üzemkész.
17
15

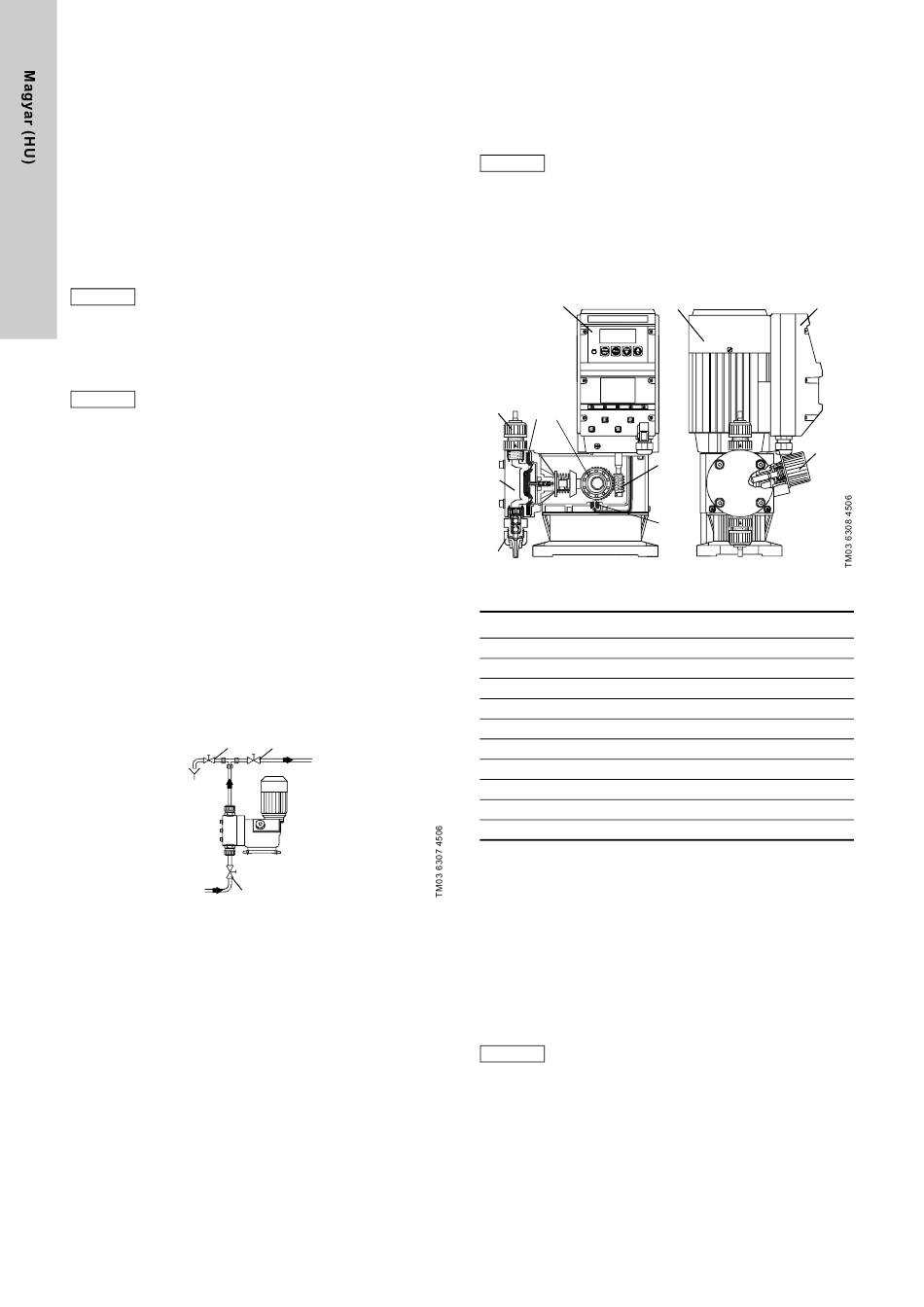

15. ábra Legelső indítás
192
16
8. Üzemeltetés
Membránszivárgás esetén, az adagolt közeg
kiszivároghat a szivattyú és az adagolófej között
elhelyezett közbenső karima furatán keresztül.
A házon belül lévő alkatrészeket rövid ideig megvédi
az adagolt folyadéktól (a folyadék fajtájától függően)
Vigyázat
a ház tömítése. Rendszeresen (naponta) ellenőrizni
kell, hogy folyadék szivárog-e a közbenső karimán.
A maximális biztonság érdekében
membránszivárgás érzékelővel ellátott szivattyú
használata javasolt.
8.1 A szivattyú ismertetése
9
7 4 3
5
6
16. ábra DMX 221
Poz. Komponensek
1 Motor
2 Hajtómű
3 Excenter
4 Adagoló membrán
5 Adagolófej
6 Szívószelep
7 Nyomószelep
8 Lökethossz állító gomb
9 AR szabályozó egység (külön rendelhető)
10 Löketérzékelő
Működési elv
• Dugattyús, térfogatkiszorításos szivattyú, villamos motorral és
mechanikus membránvezérléssel.
• A motor forgó mozgását oda-vissza irányú mozgássá az
adagoló membrán alakítja át egy excenter és egy mozgatókar
révén.
• Az adagolt mennyiség a mozgatókar lökethosszának
beállításával módosítható.
8.2 Be- és kikapcsolás
A szivattyú bekapcsolása előtt győződjön meg arról,
hogy helyesen van-e telepítve.
Vigyázat
Lásd a 5. Telepítési adatok
című részt.
• A szivattyú indításához kapcsolja be a hálózati táplálást.
• A szivattyú leállításához kapcsolja le a hálózati táplálást.
1 9
8
2
10
és a 7. Üzembe helyezés
