5. 安装
5.1 最佳安装
1i

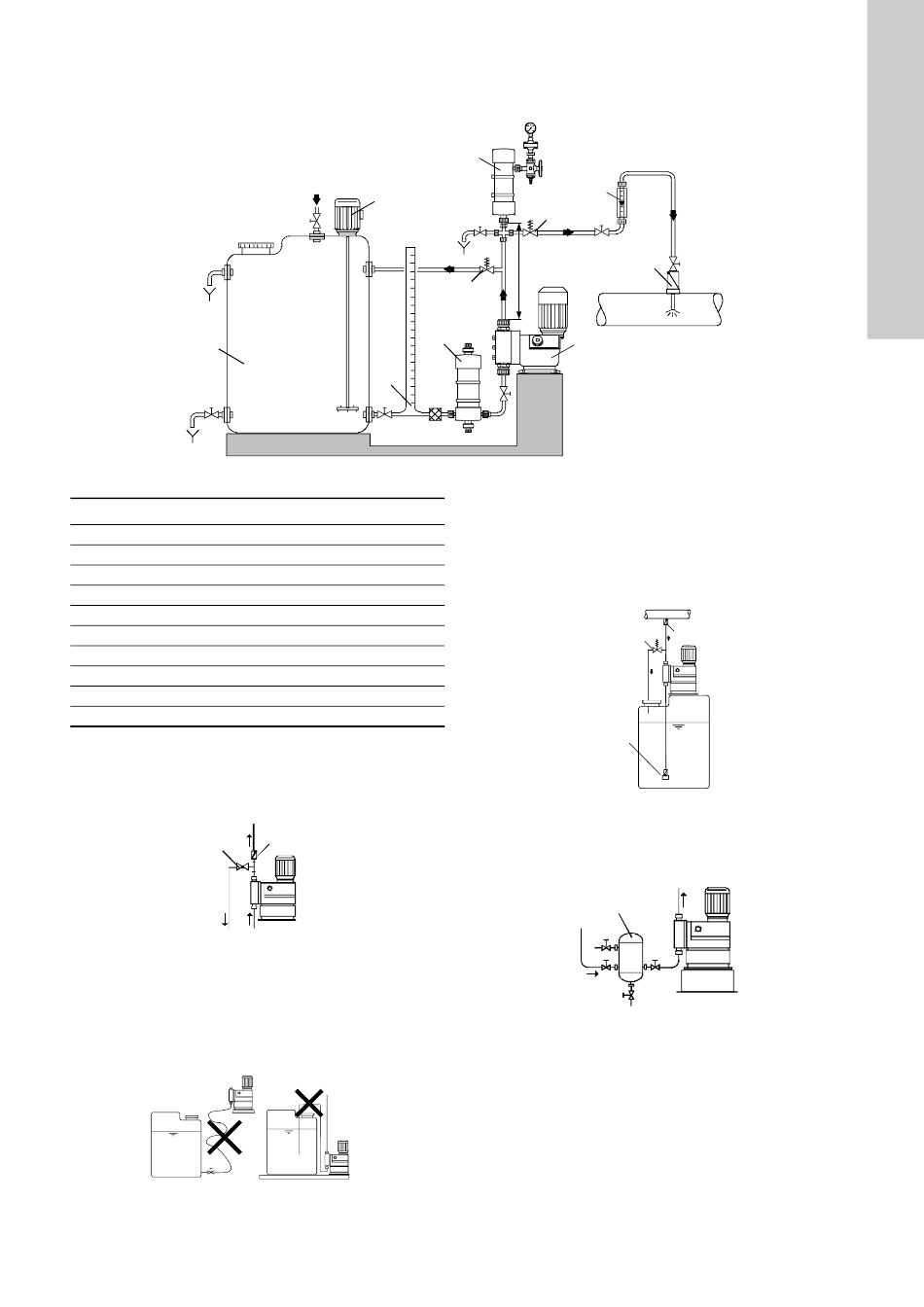

图 3 最佳安装示范
位置 组件
1i 计量水箱
2i 电子搅拌器
3i 取液装置
4i 吸入端脉动阻尼器
5i 计量泵
6i 通流阀
7i 压力加载阀
8i 脉动阻尼器
9i 玻璃度量管
10i 注射单元
5.2 安装指点
• 为易化计量泵头的除气功能，在紧接排出阀后方的旁通管路
(回到计量水箱)上安装一个球阀 (11i) 。
• 在排液管路较长的情况下，在排液管路上装一个止回阀 (12i) 。
11i
图 4 配球阀和止回阀的安装
• 安装吸液管路时需要注意的事项：
– 保持吸液管路越短越好。 避免管路缠绕。
– 在必要情况下，尽量采用大弯而避免管路折角。
– 总是往上朝吸液阀方向安装管路。
– 避免管路绕圈，因为绕圈会产生气泡。
图 5 吸液管路的安装
2i
4i
3i
12i
8i
9i
7i
max. 1m
最大1米
6i
5i
• 如果是泵送粘度与水相似的非脱气性介质，可以将泵安装在水箱
上(留意最大吸程高度)。
•
建议装配溢流吸口。
• 如果需要泵送有沉淀倾向的介质，在吸液管路装配一个
过滤器 (13i) ，使吸液阀保持在可能形成沉淀平面之上数毫米位
置。
6i
13i
图 6 安装在水箱上
• 吸进端安装注意点: 如果计量系统的吸液管路超过1米，根据计量
流量的不同，可能有必要在水泵吸液阀的紧前方安装一个合适大
小的脉动阻尼器 (4i) 。
4i
图 7 配吸入端脉动阻尼器的安装
10i
p
10i
