• Hinweis zur druckseitigen Installation: Zum Schutz der Anlage
ist bei starrer Verrohrung von über 3 Metern und flexibler
Verrohrung von über 5 Metern ein Pulsationsdämpfer (8i) zu
verwenden.

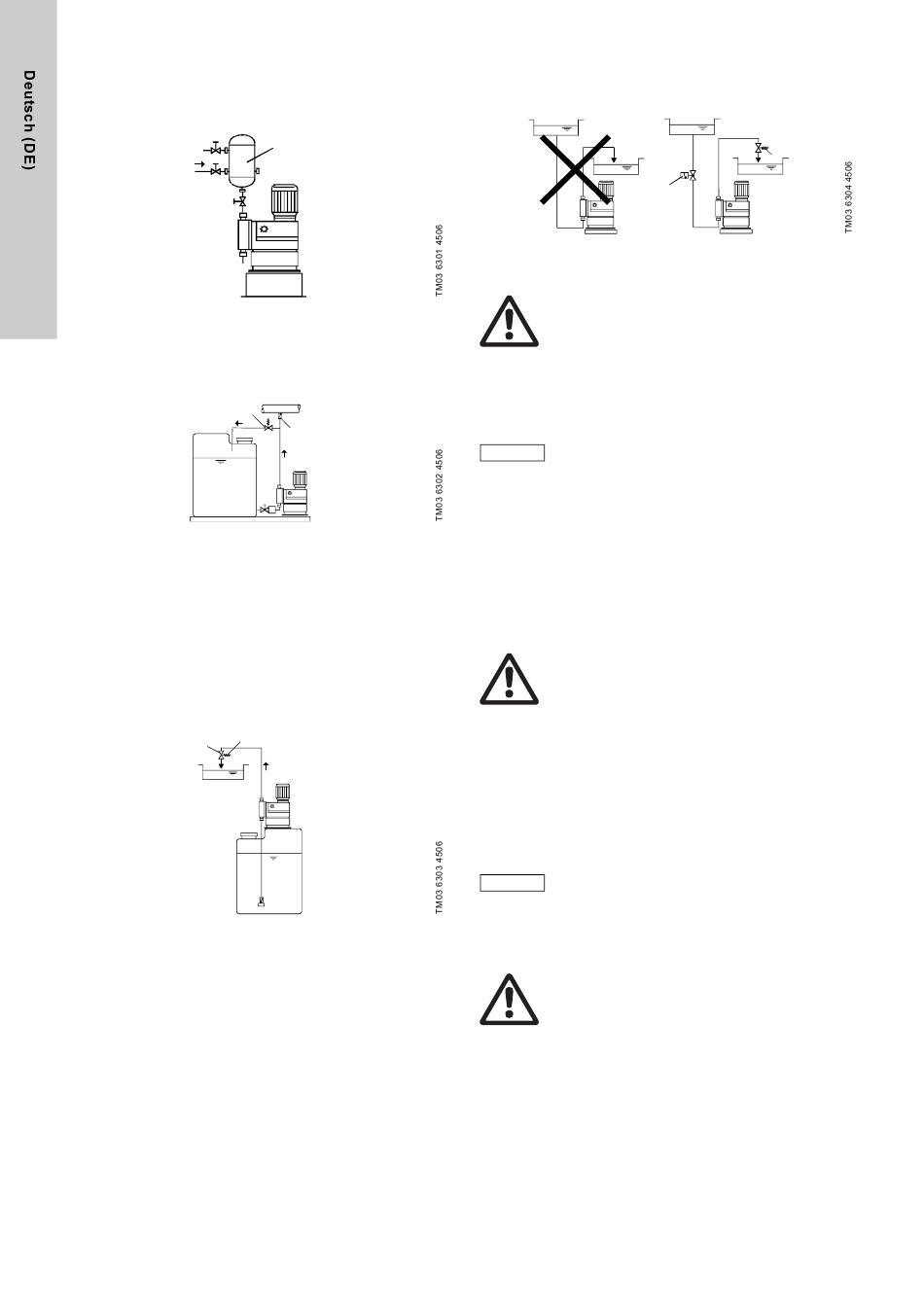

Abb. 8 Installation mit druckseitigem Pulsationsdämpfer
• Bei ausgasenden und höher viskosen Medien: Zulaufbetrieb.
• Zum Schutz der Dosierpumpe vor unzulässig hohen Drücken
ein Überströmventil (6i) in die Druckleitung einbauen.
6i
Abb. 9 Installation mit Überströmventil
Bei freiem Auslauf des Dosiermediums oder einem
Gegendruck unter 1 bar
• Unmittelbar vor der Austritts- bzw. Impfstelle ein Druckhalte-
ventil (7i) installieren.
Zwischen dem Gegendruck an der Impfstelle und dem Druck des
Dosiermediums am Saugventil der Pumpe muss eine positive
Druckdifferenz von mindestens 1 bar herrschen.
• Ist dies nicht der Fall, ist ein Druckhalteventil (7i) in die Druck-
leitung einzubauen.
p 1 bar
p  1 bar
7i
Abb. 10 Installation mit Druckhalteventil
64
8i
p
10i
• Zur Vermeidung eines Siphon-Effektes ein
Druckhalteventil (7i) in die Druckleitung einbauen, ggf. ein
Magnetventil (14i) in der Saugleitung vorsehen.
Abb. 11 Installation zur Vermeidung des Siphon-Effektes
Warnung
Gefahr durch heiße Oberflächen!
Pumpen mit AC-Motoren können heiß werden.
Ein Mindestabstand von 100 mm zur Lüfterhaube
einhalten!
5.3 Montage
• Die Pumpe waagerecht mit vier M6 Schrauben auf dem Behäl-
ter oder einer Konsole befestigen.
Die Schrauben vorsichtig festdrehen, um das Kunst-
Achtung
stoffgehäuse nicht zu beschädigen!
5.4 Schlauch / Rohrleitungen
5.4.1 Allgemeines
Warnung
Zum Schutz der Dosierpumpe vor unzulässig hohen
Drücken ein Überströmventil in die Druckleitung ein-
bauen.
Nur die vorgeschriebenen Leitungsarten verwenden!
Alle Leitungen spannungsfrei verlegen!
Schlaufen und Knicke in Schläuchen vermeiden!
Saugleitung so kurz wie möglich halten, um
Kavitation zu vermeiden!
Wenn nötig, Bögen statt Winkel verwenden.
Beachten Sie die Sicherheitsvorschriften des Chemi-
kalien-Herstellers, wenn Sie mit Chemikalien zu tun
haben!
Stellen Sie sicher, dass die Pumpe für das ein-
gesetzte Dosiermedium geeignet ist!
Die Fließrichtung muss entgegen der Schwerkraft
verlaufen!
Die Beständigkeit der Teile, die mit dem Medium in
Berührung kommen, ist abhängig von Medium,
Medientemperatur und Betriebsdruck. Stellen Sie
Achtung
sicher, dass Teile, die mit Dosiermedien in Berührung
kommen, unter Betriebsbedingungen chemikalienbe-
ständig sind!
5.5 Saug- und Druckleitung anschließen
Warnung
Alle Leitungen spannungsfrei verlegen!
Nur die vorgeschriebenen Leitungsarten verwenden!
• Saugleitung an das Saugventil anschließen.
– Saugleitung im Behälter so installieren, dass das Fußventil
ca. 5 bis 10 mm über dem Behälterboden oder dem mögli-
chen Niveau der Ablagerungen bleibt.
• Druckleitung an das Druckventil anschließen.
 1 bar
p -p
p
>
p - p 1 bar
2 1 _
1
2 1
p
2
14i
