8.3 Dozēšanas plūsmas regulēšana, izmantojot
gājiena garumu
Gājiena garuma regulēšana jāveic sūkņa darbības
Uzmanību
laikā!
• Lai palielinātu dozēšanas plūsmu, gājiena garuma
regulēšanas poga (8) lēni jāgriež uz kreiso pusi, līdz tiek
sasniegta vēlamā dozēšanas plūsma.
• Lai samazinātu dozēšanas plūsmu, gājiena garuma
regulēšanas poga (8) lēni jāgriež uz labo pusi, līdz tiek
sasniegta vēlamā dozēšanas plūsma.
50
60 40
70
80
90
100%

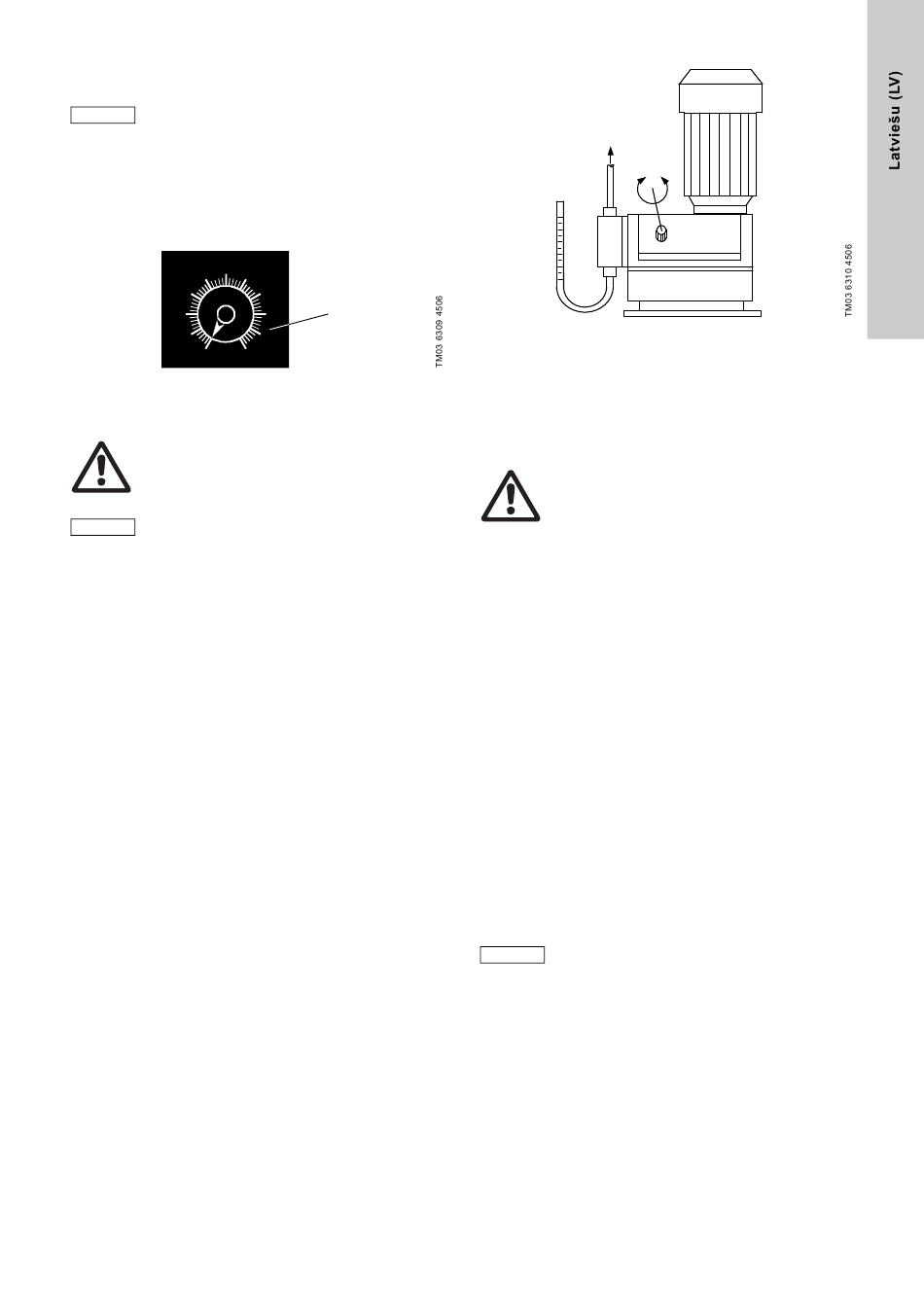

17. ilustr. Gājiena garuma regulēšanas poga
8.4 Gājiena garuma regulēšana
Brīdinājums
Strādājot ar dozētājgalvu, savienojumiem un
cauruļvadiem, valkāt aizsargapģērbu (aizsargcimdus
un aizsargbrilles)!
Gājiena garuma regulēšana jāveic sūkņa darbības
Uzmanību
laikā!
Dozēšanas sūkņa nullpunkts (nav dozēšanas)
izgatavotājuzņēmumā ir iestatīts 3 bārus lielam pretspiedienam.
Sk. punktā 13. Dozēšanas raksturlīknes
Ja darba pretspiediens pie iesmidzināšanas mezgla stipri atšķiras
no šīs vērtības, ieteicams pārregulēt nullpunktu, lai iegūtu
precīzākas vērtības.
1. Pie iesūkšanas vārsta jāuzstāda graduēta caurule.
– Ja šāda caurule nav pieejama, iesūcējcaurule jāievieto
graduētā mērtraukā.
2. Jāieslēdz dozēšanas sūknis.
3. Dozēšanas plūsmai jāiestata 15 %.
4. Sūkņiem ar tvertnes aizpildes indikāciju jānoņem tvertnes
aizpildes indikācijas elektriskais spraudnis.
5. Regulēšanas poga lēni jāgriež pulksteņa rādītāju kustības
virzienā (pret nullpunktu), kamēr mērtraukā vai caurulē vairs
nekrītas vielas līmenis.
6. Spraudnis jāizņem ar mazu skrūvgriezi, nemainot
regulēšanas pogas pozīciju un atgriežot cilindriskās galvas
skrūvi kopā ar plakano spirālatsperi.
7. Regulēšanas poga uzmanīgi jāizvelk un jāuzstāda uz
regulēšanas vārpstas tā, lai sakristu skalas nulles līnija un
regulēšanas pogas atzīme.
8. Jāieskrūvē cilindriskās galvas skrūve un spirālatspere, līdz
atspere ir saspriegta, bet nav bloķēta. Arī tad, kad
noregulējums ir 100 %, regulēšanas pogas atsperei jāpaliek
saspriegtai.
30
8
20
10
0
.
18. ilustr. Gājiena garuma regulēšana
8.5 Gājiena ātruma noregulēšana ar frekvences
pārveidotāja palīdzību
Ja ir pievienots frekvences pārveidotājs, gājiena ātrumu var
noregulēt tikai 10-100 % diapazonā no maks. gājiena ātruma.
Sk. frekvences pārveidotāja uzstādīšanas un ekspluatācijas
instrukcijā.
Brīdinājums
Jāievēro ražotāja norādījumi!
Savienojumi jāveido saskaņā ar šo instrukciju.
Frekvences pārveidotāja iestatījumi, lietojot ar GRUNDFOS
dozēšanas sūkņiem
Īpaša uzmanība jāpievērš šādiem frekvences pārveidotāja
parametriem:
• P013 (motora maksimālā frekvence):
– Frekvences pārveidotājam maksimāli jāiestata 100 Hz.
– Sakarā ar šo iestatījumu nedrīkst pārsniegt sūkņa
maksimālo gājiena frekvenci.
• P086 (motora strāvas robežvērtība):
– Nemainīt noklusējuma iestatījumu (150 %).
– Motors ir aizsargāts ar PTC rezistoru. Tāpēc šis parametrs
nav nepieciešams.
• P081 - P085 (motora dati):
– Šie parametri jāiestata saskaņā ar motora pases datu
plāksnītē norādītajām vērtībām.
– Jāievēro ražotāja norādījumi!
8.6 Vadības ierīces AR izmantošana
Vadības ierīces AR lietošanas gadījumā papildus šajā instrukcijā
sniegtajiem norādījumiem jāievēro ar ierīci piegādātā
uzstādīšanas un ekspluatācijas instrukcija.
9. Darbība ar citām elektroniskajām ierīcēm
Vispirms sk. vispārējo informāciju punktā
Uzmanību
Šajā punktā ir aprakstītas tikai papildu funkcijas.
9.1 Elektroniskā varianta gājiena sensors
Sūkņa tips ar induktīvo divu vadu bezkontakta slēdzi saskaņā ar
NAMUR DIN 19234 gājienu signalizēšanai.
Sensoru var uzstādīt potenciāli sprādzienbīstamās atmosfērās, ja
ir pievienoti PTB apstiprināti atvienošanas pastiprinātāji ar drošu
vadības ķēdi [EExia] vai [EExib]. Atkarībā no atvienošanas
pastiprinātāja sensoru var lietot līdz pat 1. zonai.
Jāievēro atbilstības deklarācijā atvienošanas pastiprinātājam
dotie parametri.
Barošanas spriegums U : 7,7 līdz 10 V.
B
8. Darbība .
